4.8.2 Übersicht Temperaturfühler, Temperaturbegrenzer, Ventile und Entlüfter
14
13
12
11
10
9

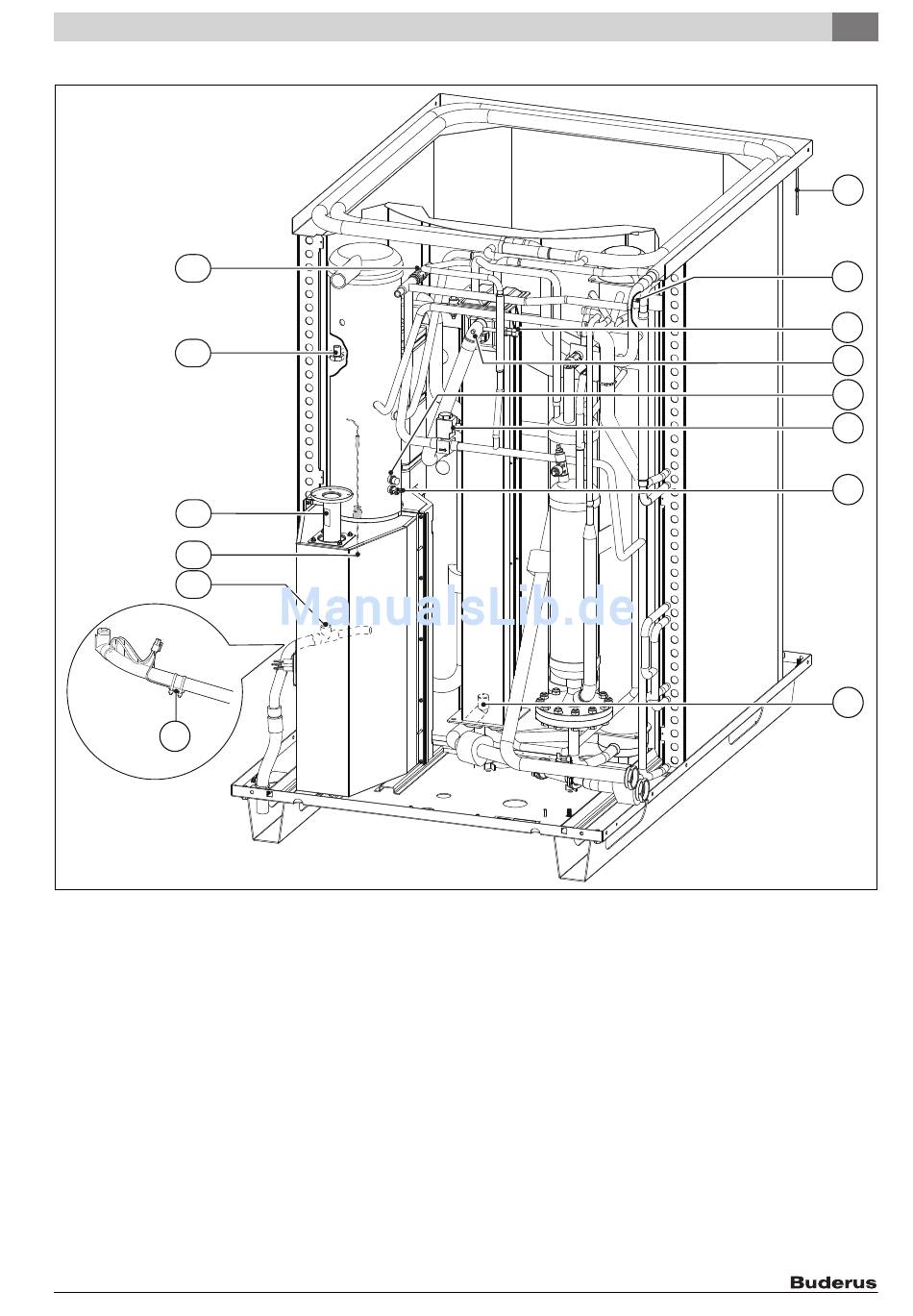

Bild 13 Übersicht Temperaturfühler, Temperaturbegrenzer, Ventile und Entlüfter
[1] Temperaturfühler Umgebungsluft (TA)
[2] Temperaturfühler Verdampferausgang (TEVA)
[3] Entlüftungsventil
[4] Rücklauftemperaturfühler (THRC)
[5] Temperaturfühler Austreiber (TG)
[6] 2-Wege-Ventil Abtaufunktion (VD)
[7] Temperaturbegrenzer Austreiber (TL)
[8] Vorlauftemperaturfühler (THMC)
[9] Thermostat für den Heizwiderstand in der Kondensatleitung (TK)
[10] Kondensatstaufühler (CWS)
[11] Temperaturfühler an den Austreiberrippen (TGenF)
[12] Temperaturfühler Gas-Luft-Gemisch (TMIX)
[13] Abgastemperaturbegrenzer (TC)
[14] Sicherheitsventil Kältemittelkreis
