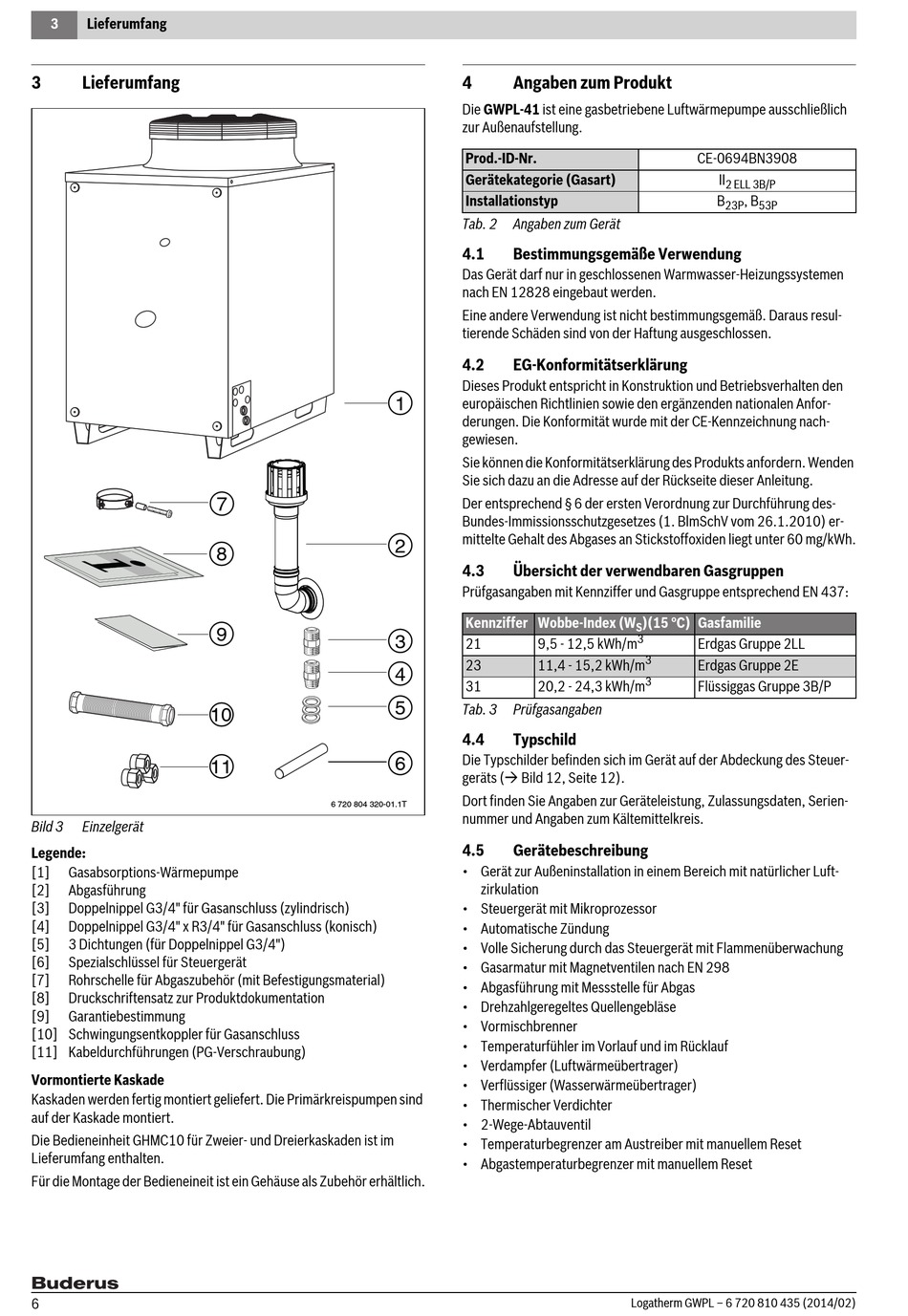

Lieferumfang; Angaben Zum Produkt; Bestimmungsgemäße Verwendung; Eg-Konformitätserklärung - Buderus Logatherm GWPL-41 Installationshandbuch

3

Lieferumfang

3 Lieferumfang
Bild 3 Einzelgerät
Legende:
[1] Gasabsorptions-Wärmepumpe
[2] Abgasführung
[3] Doppelnippel G3/4" für Gasanschluss (zylindrisch)
[4] Doppelnippel G3/4" x R3/4" für Gasanschluss (konisch)
[5] 3 Dichtungen (für Doppelnippel G3/4")
[6] Spezialschlüssel für Steuergerät
[7] Rohrschelle für Abgaszubehör (mit Befestigungsmaterial)
[8] Druckschriftensatz zur Produktdokumentation
[9] Garantiebestimmung
[10] Schwingungsentkoppler für Gasanschluss
[11] Kabeldurchführungen (PG-Verschraubung)
Vormontierte Kaskade
Kaskaden werden fertig montiert geliefert. Die Primärkreispumpen sind
auf der Kaskade montiert.
Die Bedieneinheit GHMC10 für Zweier- und Dreierkaskaden ist im
Lieferumfang enthalten.
Für die Montage der Bedieneineit ist ein Gehäuse als Zubehör erhältlich.
6
7
8
9
10
11
6 720 804 320-01.1T
4

Angaben zum Produkt

Die GWPL-41 ist eine gasbetriebene Luftwärmepumpe ausschließlich
zur Außenaufstellung.
Prod.-ID-Nr.
Gerätekategorie (Gasart)
Installationstyp
Tab. 2 Angaben zum Gerät
4.1 Bestimmungsgemäße Verwendung
Das Gerät darf nur in geschlossenen Warmwasser-Heizungssystemen
nach EN 12828 eingebaut werden.
Eine andere Verwendung ist nicht bestimmungsgemäß. Daraus resul-
tierende Schäden sind von der Haftung ausgeschlossen.
4.2 EG-Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
1
europäischen Richtlinien sowie den ergänzenden nationalen Anfor-
derungen. Die Konformität wurde mit der CE-Kennzeichnung nach-
gewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
Der entsprechend § 6 der ersten Verordnung zur Durchführung des-
Bundes-Immissionsschutzgesetzes (1. BlmSchV vom 26.1.2010) er-
mittelte Gehalt des Abgases an Stickstoffoxiden liegt unter 60 mg/kWh.
2
4.3 Übersicht der verwendbaren Gasgruppen
Prüfgasangaben mit Kennziffer und Gasgruppe entsprechend EN 437:
Kennziffer Wobbe-Index (W
3
21 9,5 - 12,5 kWh/m
23 11,4 - 15,2 kWh/m
4
31 20,2 - 24,3 kWh/m
5
Tab. 3 Prüfgasangaben
4.4

Typschild

Die Typschilder befinden sich im Gerät auf der Abdeckung des Steuer-
6
geräts ( Bild 12, Seite 12).
Dort finden Sie Angaben zur Geräteleistung, Zulassungsdaten, Serien-
nummer und Angaben zum Kältemittelkreis.
4.5 Gerätebeschreibung
• Gerät zur Außeninstallation in einem Bereich mit natürlicher Luft-
zirkulation
• Steuergerät mit Mikroprozessor
• Automatische Zündung
• Volle Sicherung durch das Steuergerät mit Flammenüberwachung
• Gasarmatur mit Magnetventilen nach EN 298
• Abgasführung mit Messstelle für Abgas
• Drehzahlgeregeltes Quellengebläse
• Vormischbrenner
• Temperaturfühler im Vorlauf und im Rücklauf
• Verdampfer (Luftwärmeübertrager)
• Verflüssiger (Wasserwärmeübertrager)
• Thermischer Verdichter
• 2-Wege-Abtauventil
• Temperaturbegrenzer am Austreiber mit manuellem Reset
• Abgastemperaturbegrenzer mit manuellem Reset
CE-0694BN3908
II
2 ELL 3B/P
B , B
23P 53P
)(15 °C) Gasfamilie
S
3
Erdgas Gruppe 2LL
3
Erdgas Gruppe 2E
3
Flüssiggas Gruppe 3B/P
