4 Angaben zum Produkt

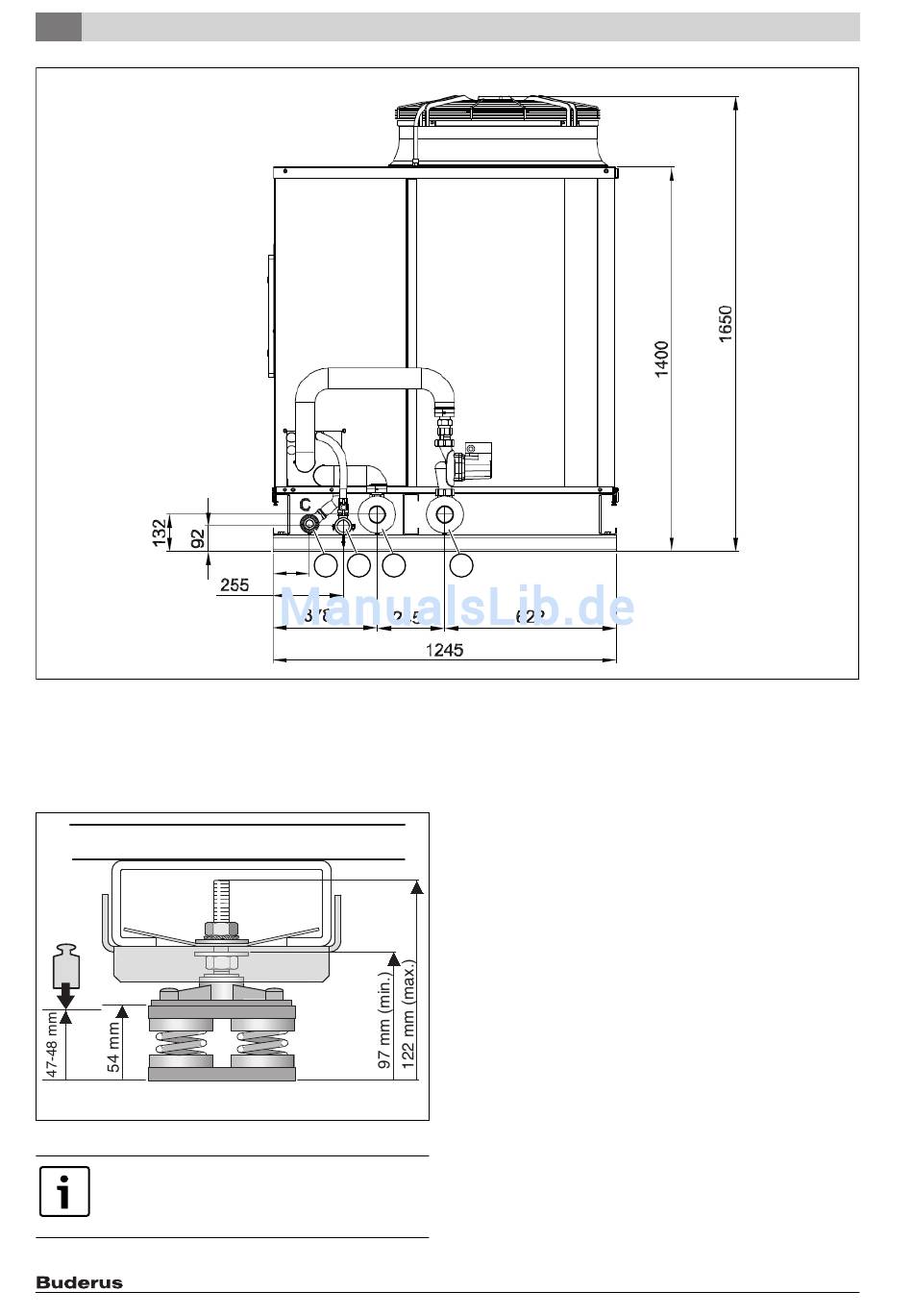

Bild 9 Vormontierte Kaskaden: Abmessungen der Anschlüsse in mm, Angabe der Gerätehöhe ohne Schwingungsdämpfer
Legende zu Bild 9:
[1] Innengewinde Kondensatablauf: G 1"
[2] Innengewinde Gasanschluss: G 1 1/2"
[3] Außengewinde Heizungsvorlauf: G 2"
[4] Außengewinde Heizungsrücklauf: G 2"
Bild 10 Schwingungsdämpfer Kaskade
Bei Verwendung von Schwingungsdämpfern muss zur
Anschlusshöhe des Geräts / der vormontierten Kaskade
die Höhe der Schwingungsdämpfer in belastetem
Zustand addiert werden.
10
126
1 2 3
6 720 645 626-60.1O
4
6 720 645 626-69.1T
