- Seite 1 Bedienungsanleitung Erdwärmepumpe Logatherm WSW196i.2/186i Vor Bedienung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter- wiesen wurden und die daraus resultierenden Gefahren verstehen. Kin- der dürfen nicht mit dem Gerät spielen. Reinigung und Betreiber- Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 3: Produktbeschreibung

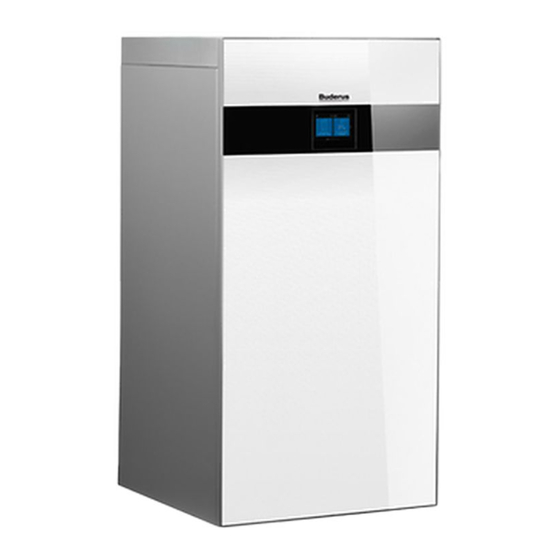

Dies ist eine Originalanleitung. Übersetzungen dürfen nicht ohne Zustim- mung des Herstellers angefertigt werden. Die Wärmepumpe WSW196i.2| WSW186i nutzt in der Erde gespeicher- te Sonnenwärme zur Beheizung und zur Warmwasserbereitung. WSW196i.2| WSW186i ist eine Wärmepumpe ohne Warmwasserberei- ter. Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 4: Funktionsweise Der Wärmepumpe
• Im Kondensator wird die Wärme in die Heizungsanlage (Radiatoren und Fußbodenheizung) und das Warmwassersystem des Hauses ge- leitet. Der Dampf kühlt sich ab und wird flüssig. Der Druck des Kälte- mittels ist nach wie vor hoch, während er in das Expansionsventil geleitet wird. Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 5: Heizen Allgemein
Leistung etwas unter dem Maximalbedarf des Hauses liegt und der integrierte elektrischer Zuheizer zusammen mit der Wärmepumpe den Bedarf deckt, sobald die Wärmepumpe allein nicht mehr ausreicht. Außerdem wird der elektrische Zuheizer im Alarmbetrieb sowie Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 6: Bedienfeld
Zugriff auf das Menü zum Ändern der Temperatureinstellungen für den Heizkreis 1. Blätterpfeil: antippen, um zwischen den Menüs zu wechseln, oder mit dem Finger auf dem Display nach rechts oder links wi- schen. Blätterliste: gibt an, welche Menüauswahl aktuell angezeigt wird. Logatherm WSW196i.2/186i – 6721831567 (2022/10) - Seite 7 Tab. 2 Weitere Einstellungen Einige Funktionen werden nur im Display angezeigt, wenn sie aktiviert wurden bzw. das entsprechende Zubehör installiert ist. In der Anlagenübersicht werden der Wärmepumpenstatus und die Anla- gen- sowie die Umgebungstemperatur angezeigt. Logatherm WSW196i.2/186i – 6721831567 (2022/10)
-
Seite 8: Bedienung
▶ Um die gewünschte Raumtemperatur einzustel- len, in diesem Menü auf der Skala nach rechts oder links wischen. Neue Einstellung mit Bestä- tigen speichern. -oder- Über Abbrechen zurückkehren, ohne Änderun- gen vorzunehmen. Um weitere Einstellungen vorzunehmen, Mehr… auswählen. Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 9: Einstellungen Für Warmwasser
▶ Um die gewünschte Pooltemperatur einzustel- Um ohne Rücksetzung zurückzukehren, Nein len, in diesem Menü auf der Skala auf- oder ab- auswählen. wärts blättern. Neue Einstellung mit Bestätigen speichern. -oder- Über Abbrechen zurückkehren, ohne Änderun- gen vorzunehmen Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 10: Urlaubseinstellungen
▶ Aus. Abschalten der Lüftung während der einge- • Pool stellten Zeit. • Lüftung ▶ Stufe. [1...4]. Einstellen der Lüftungsstufe wäh- • Solar rend der eingestellten Zeit. ▶ Bedarf. Einstellen der bedarfsgeregelten Lüf- tung während der eingestellten Zeit. Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 11: Einstellungen
Der Summer ist normalerweise aktiv, wäh- rend des eingestellten Intervalls aber abge- schaltet. • [Startzeit]: Einstellen des Startzeitpunkts für die Abschal- tung des Signals. • [Endzeit]: Einstellen des Endzeitpunkts für die Abschaltung des Signals. Helligkeit Ändern der Display-Helligkeit (bessere Lesbarkeit). Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 12: Partikelfilter
Sicherheitsventile (Ablauf) darf keinesfalls verschlossen wer- den. ▶ Funktionsweise der Sicherheitsventile prüfen. ▶ Sicherheitsventile dürfen nur tropfen, wenn der maximal zulässige Druck überschritten ist. Wenn die Sicherheitsventile bei niedrigeren Druckwerten tropfen, den Installateur konsultieren. Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 13: Überhitzungsschutz
Wartung Überhitzungsschutz Zum Rücksetzen des Überhitzungsschutzes: ▶ Reset-Taste an der Unterseite des Anschlusskastens kräftig drücken. ▶ Frontverkleidung montieren. ▶ Frontverkleidung demontieren. 0010028694-003 Bild 9 Zurücksetzen des Überhitzungsschutzes Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 14: Angaben Zum Kältemittel
Um die Alarmliste anzuzeigen, auf das Symbol tippen. ▶ Installateur oder Kundendienst kontaktieren und angezeigte Informa- tionen mitteilen. Störung an externem Wärmeerzeuger: ▶ Informationen vom Display des externen Wärmeerzeugers ablesen. ▶ Externen Wärmeerzeuger zurücksetzen. ▶ Wenn die Störung weiterhin besteht, Installateur kontaktieren. Logatherm WSW196i.2/186i – 6721831567 (2022/10) -
Seite 15: Umweltschutz Und Entsorgung
Göllnergasse 15-17, 1030 Wien, Öster- Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um cher Gesichtspunkte bestmögliche Technik und Materialien ein. Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin-... -
Seite 16: List Of Used Open Source Components
Zeit eine relative Vergleichsmöglichkeit des Energieverbrauchs zu er- – Raum-Wunschtemp. Kühlen möglichen. Darüber hinaus können auch Mehr- oder Minderverbräuche – Kühlen ein ab ermittelt werden. Eine Nutzung für verbindliche Abrechnungszwecke ist – Heizkreis umbenennen nicht möglich. Logatherm WSW196i.2/186i – 6721831567 (2022/10) - Seite 17 – Filter-Restlaufzeit – Gesamt – Energieverbrauch – Heizen – Kühlen Pool – Warmwasser – Zuheizer Pool zulassen – Pool – Nie – Elektrischer Zuheizer – Mit der Heizung – Gesamt – Immer – Heizen – Warmwasser Logatherm WSW196i.2/186i – 6721831567 (2022/10)
- Seite 18 Übersicht Menü – Pool – Abgegebene Energie – Gesamt – Heizung – Kühlen – Warmwasser – Pool – Abgegebene Energie Relativ Display-Reinigungsbetrieb Logatherm WSW196i.2/186i – 6721831567 (2022/10)
-
