6 Anschluss
6.12.3 Pin-Belegung X13 (MFR)
Digitaler Ausgang X13
1
2
3
6.12.4 Verschaltungsübersicht X12/X13

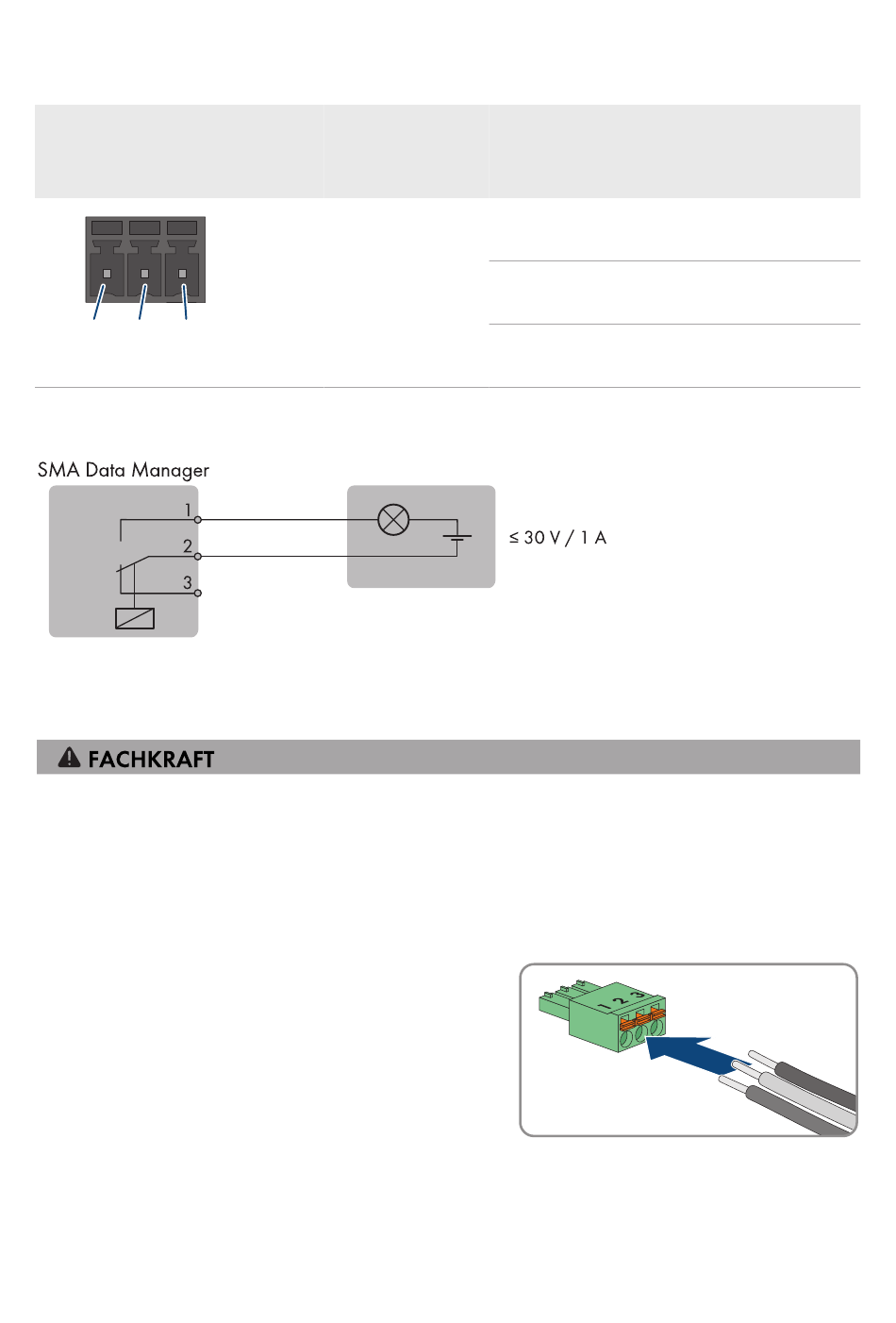

Abbildung 18: Anschlussbeispiel eines Multifunktionsrelais / Reihe A und B
6.12.5 Signalquelle an X12/X13 anschließen
Voraussetzungen:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 12,
Seite 82).
Vorgehen:
1. Das Anschlusskabel an die digitale Signalquelle anschließen (siehe Anleitung des Herstellers).
2. Das Anschlusskabel an den mitgelieferten 3‑poligen
Stecker anschließen. Dabei sicherstellen, dass die
Leiter vollständig bis zur Isolierung in den
Klemmstellen stecken.
3. Den 5-poligen Stecker in die Buchsen X12 oder X13 des Produkts stecken. Dabei die
Pin‑Belegung beachten.
4. Sicherstellen, dass der Stecker fest sitzt.
48
EDMM-20-BE-de-10
Reihe
Pin
(Benutzerober-
fläche)
A
1
(Digitaler Aus-
gang 5)
2
3
SMA Solar Technology AG
Belegung
NO (im Ruhezustand Kon-
takt geöffnet)
COM (gemeinsamer Kon-
takt)
NC (im Ruhezustand Kon-
takt geschlossen)
