6 Anschluss
6.9.2 Pin-Belegung X9
RS485-Eingang X9

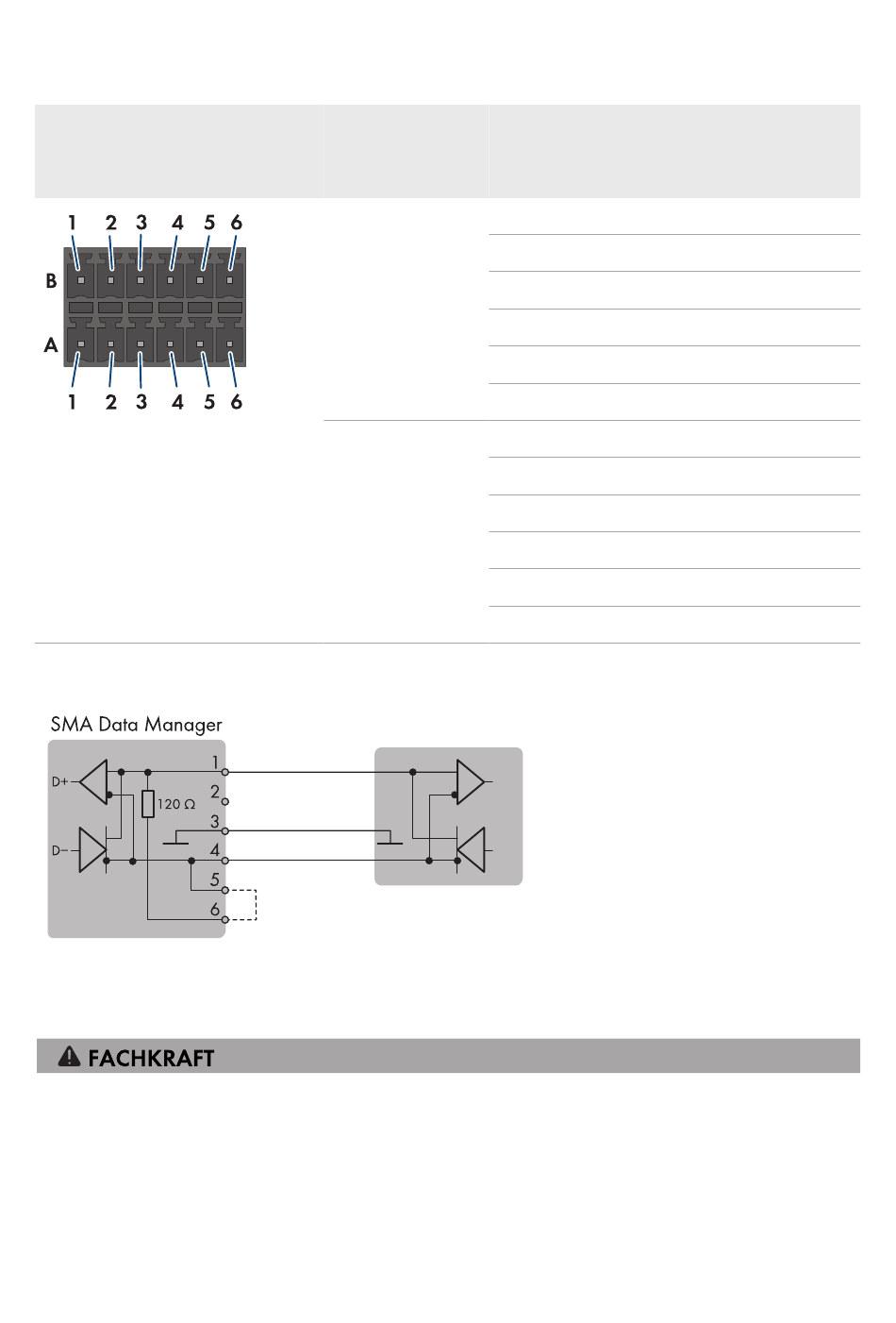

6.9.3 Verschaltungsübersicht X9
Abbildung 14: Anschluss eines RS485-Geräts
6.9.4 RS485-Geräte an X9 anschließen
Voraussetzungen:
☐ In allen RS485-Geräten muss die gleiche Baudrate eingestellt sein (1200 Baud, 9600 Baud
oder 19200 Baud).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein (siehe
Kapitel 6.3, Seite 32).
42 EDMM-20-BE-de-10
Reihe Pin
(Benutzerober-
fläche)
B 1
(COM2RS485)
2
3
4
5
6
A 1
(COM1RS485)
2
3
4
5
6
SMA Solar Technology AG
Belegung
Data+ (D+)
Nicht verwenden
Masse (GND)
Data- (D-)
Leitungsabschluss (optional)
Leitungsabschluss (optional)
Data+ (D+)
Nicht verwenden
Masse (GND)
Data- (D-)
Leitungsabschluss (optional)
Leitungsabschluss (optional)
