Vorgehen:
1. Das Anschlusskabel an das RS485-Gerät anschließen (siehe Anleitung des Herstellers).
2. Das Anschlusskabel abmanteln.
3. Den Kabelschirm auf den Kabelmantel umschlagen.
4. Die Adern abisolieren.

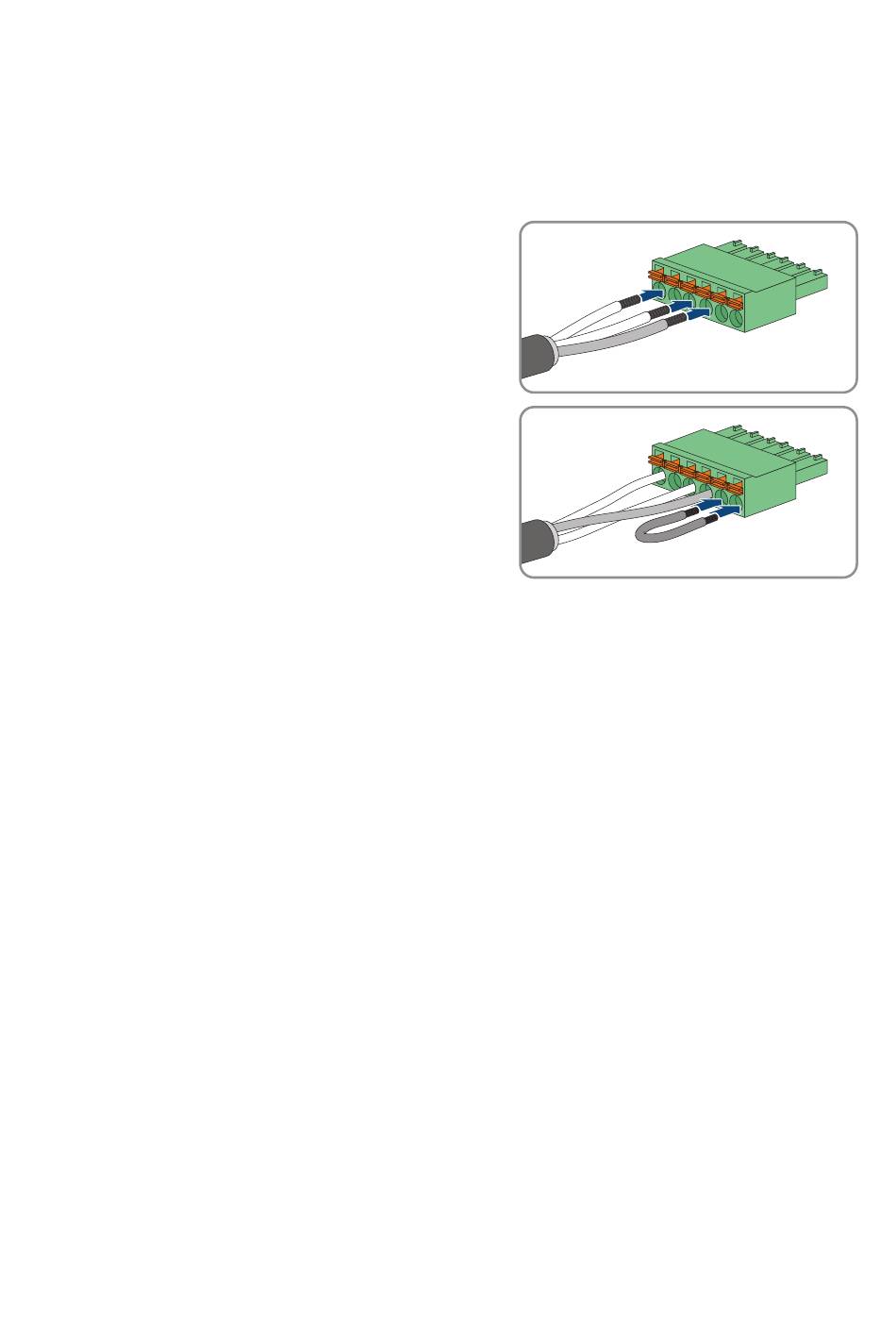

5. Das Anschlusskabel an den mitgelieferten 6‑poligen
Stecker anschließen. Dabei sicherstellen, dass die
Leiter vollständig bis zur Isolierung in den
Klemmstellen stecken.
6. Wenn sich das Produkt am Anfang oder am Ende
des RS485-Busses befindet, eine Drahtbrücke als
Leitungsabschluss zwischen Pin 5 und Pin 6 des 6-
poligen Steckers setzen.
7. Den 6-poligen Stecker in die Buchse X9 des Produkts stecken. Dabei die Pin‑Belegung
beachten.
8. Sicherstellen, dass der Stecker fest sitzt.
9. Sicherstellen, dass alle Leiter korrekt angeschlossen sind.
10. Sicherstellen, dass die Leiter fest in den Klemmstellen stecken.
11. Die Kabelschirmung auf einer externen Schirmungsklemme auflegen.
Sehen Sie dazu auch:
• Technische Daten ⇒ Seite 82
6.10 Anschluss an den digitalen Eingang X10
6.10.1 Digitale Eingänge X10
An den 6 digitalen Eingängen X10 können Sie externe Signalquellen mit potenzialfreien
Schaltkontakten anschließen (z. B. für die Wirkleistungsbegrenzung). Als externe Signalquellen
können z. B. Rundsteuerempfänger oder Fernwirkgeräte verwendet werden.
In einem System mit mehreren SMA Data Managern müssen Sie die externen Signalquellen an die
digitalen Eingänge des System Managers anschließen.
