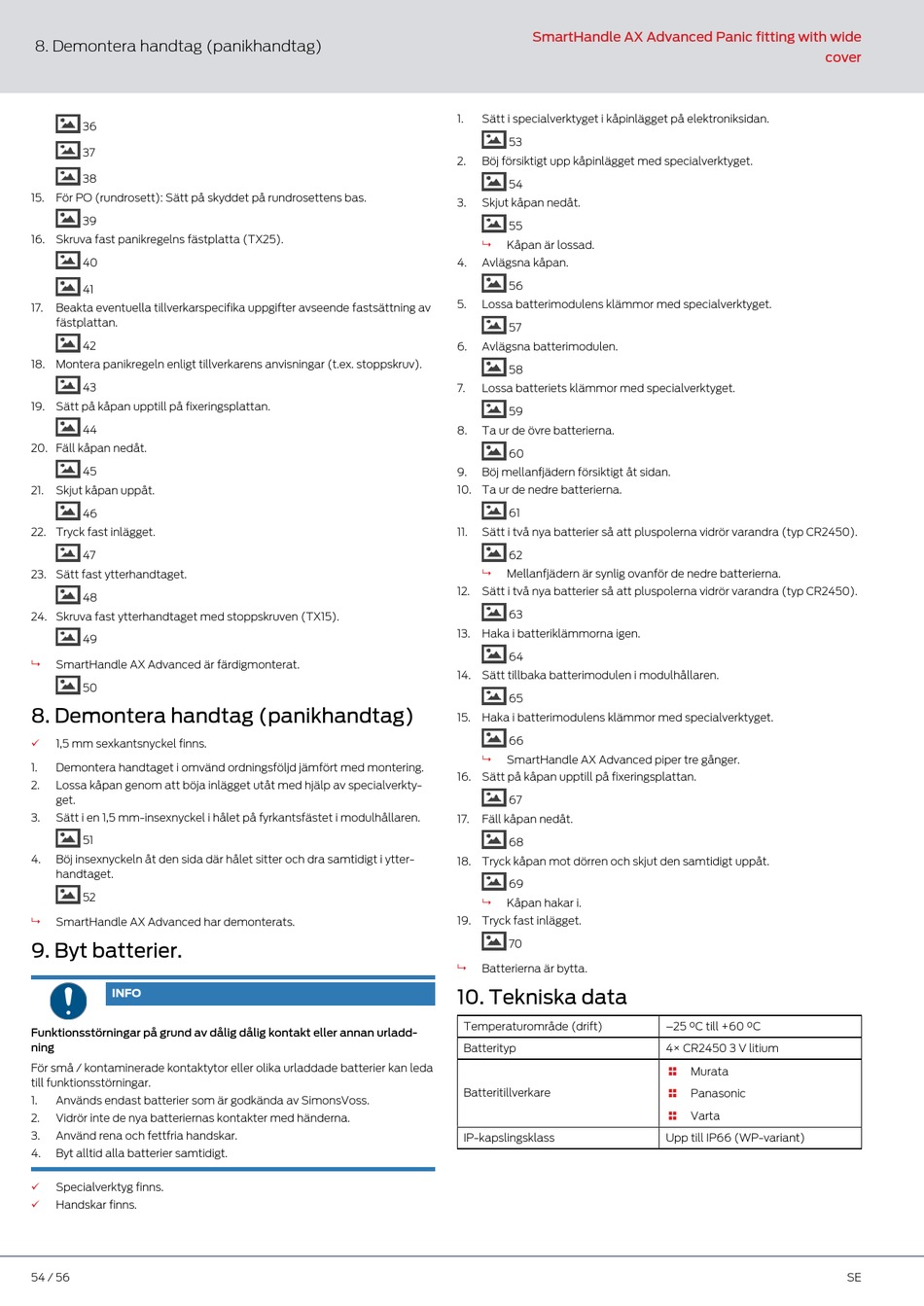

8. Demontera handtag (panikhandtag)
36
37
38
15. För PO (rundrosett): Sätt på skyddet på rundrosettens bas.
39
16. Skruva fast panikregelns fästplatta (TX25).
40
41
17. Beakta eventuella tillverkarspecifika uppgifter avseende fastsättning av
fästplattan.
42
18. Montera panikregeln enligt tillverkarens anvisningar (t.ex. stoppskruv).
43
19. Sätt på kåpan upptill på fixeringsplattan.
44
20. Fäll kåpan nedåt.
45
21. Skjut kåpan uppåt.
46
22. Tryck fast inlägget.
47
23. Sätt fast ytterhandtaget.
48
24. Skruva fast ytterhandtaget med stoppskruven (TX15).
49
SmartHandle AX Advanced är färdigmonterat.
9
50
8. Demontera handtag (panikhandtag)
ü 1,5 mm sexkantsnyckel finns.
1. Demontera handtaget i omvänd ordningsföljd jämfört med montering.
2. Lossa kåpan genom att böja inlägget utåt med hjälp av specialverkty-
get.
3. Sätt i en 1,5 mm-insexnyckel i hålet på fyrkantsfästet i modulhållaren.
51
4. Böj insexnyckeln åt den sida där hålet sitter och dra samtidigt i ytter-
handtaget.
52
SmartHandle AX Advanced har demonterats.
9
9. Byt batterier.
INFO
Funktionsstörningar på grund av dålig dålig kontakt eller annan urladd-
ning
För små / kontaminerade kontaktytor eller olika urladdade batterier kan leda
till funktionsstörningar.
1. Används endast batterier som är godkända av SimonsVoss.
2. Vidrör inte de nya batteriernas kontakter med händerna.
3. Använd rena och fettfria handskar.
4. Byt alltid alla batterier samtidigt.
Specialverktyg finns.
ü
Handskar finns.
ü
54 / 56
SmartHandle AX Advanced Panic fitting with wide
1. Sätt i specialverktyget i kåpinlägget på elektroniksidan.
53
2. Böj försiktigt upp kåpinlägget med specialverktyget.
54
3. Skjut kåpan nedåt.
55
9 Kåpan är lossad.
4. Avlägsna kåpan.
56
5. Lossa batterimodulens klämmor med specialverktyget.
57
6. Avlägsna batterimodulen.
58
7. Lossa batteriets klämmor med specialverktyget.
59
8. Ta ur de övre batterierna.
60
9. Böj mellanfjädern försiktigt åt sidan.
10. Ta ur de nedre batterierna.
61
11. Sätt i två nya batterier så att pluspolerna vidrör varandra (typ CR2450).
62
Mellanfjädern är synlig ovanför de nedre batterierna.
9
12. Sätt i två nya batterier så att pluspolerna vidrör varandra (typ CR2450).
63
13. Haka i batteriklämmorna igen.
64
14. Sätt tillbaka batterimodulen i modulhållaren.
65
15. Haka i batterimodulens klämmor med specialverktyget.
66
9 SmartHandle AX Advanced piper tre gånger.
16. Sätt på kåpan upptill på fixeringsplattan.
67
17. Fäll kåpan nedåt.
68
18. Tryck kåpan mot dörren och skjut den samtidigt uppåt.
69
9 Kåpan hakar i.
19. Tryck fast inlägget.
70
Batterierna är bytta.
9
10. Tekniska data
Temperaturområde (drift)
Batterityp
Batteritillverkare
IP-kapslingsklass
cover
–25 °C till +60 °C
4× CR2450 3 V litium
Murata

 Panasonic
 Varta
Upp till IP66 (WP-variant)
