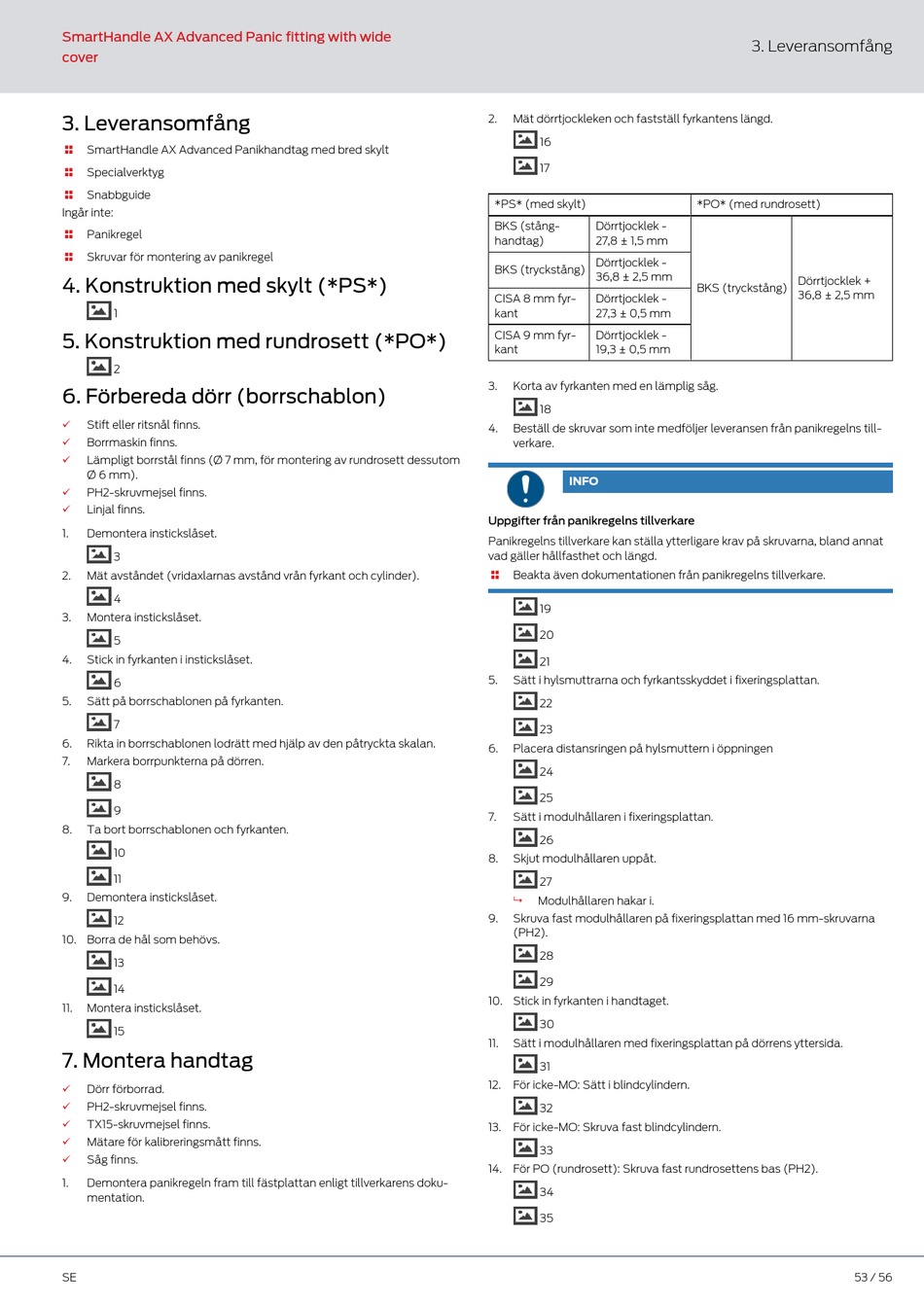

SmartHandle AX Advanced Panic fitting with wide
cover
3. Leveransomfång
SmartHandle AX Advanced Panikhandtag med bred skylt

Specialverktyg

Snabbguide

Ingår inte:
Panikregel

Skruvar för montering av panikregel

4. Konstruktion med skylt (*PS*)
1
5. Konstruktion med rundrosett (*PO*)
2
6. Förbereda dörr (borrschablon)
ü Stift eller ritsnål finns.
ü Borrmaskin finns.
Lämpligt borrstål finns (Ø 7 mm, för montering av rundrosett dessutom
ü
Ø 6 mm).
ü PH2-skruvmejsel finns.
Linjal finns.
ü
1. Demontera instickslåset.
3
2. Mät avståndet (vridaxlarnas avstånd vrån fyrkant och cylinder).
4
3. Montera instickslåset.
5
4. Stick in fyrkanten i instickslåset.
6
5. Sätt på borrschablonen på fyrkanten.
7
6. Rikta in borrschablonen lodrätt med hjälp av den påtryckta skalan.
7. Markera borrpunkterna på dörren.
8
9
8. Ta bort borrschablonen och fyrkanten.
10
11
9. Demontera instickslåset.
12
10. Borra de hål som behövs.
13
14
11. Montera instickslåset.
15
7. Montera handtag
Dörr förborrad.
ü
PH2-skruvmejsel finns.
ü
TX15-skruvmejsel finns.
ü
Mätare för kalibreringsmått finns.
ü
ü Såg finns.
1. Demontera panikregeln fram till fästplattan enligt tillverkarens doku-
mentation.
SE
2. Mät dörrtjockleken och fastställ fyrkantens längd.
16
17
*PS* (med skylt)
BKS (stång- Dörrtjocklek -
handtag) 27,8 ± 1,5 mm
Dörrtjocklek -
BKS (tryckstång)
36,8 ± 2,5 mm
CISA 8 mm fyr- Dörrtjocklek -
kant 27,3 ± 0,5 mm
CISA 9 mm fyr- Dörrtjocklek -
kant 19,3 ± 0,5 mm
3. Korta av fyrkanten med en lämplig såg.
18
4. Beställ de skruvar som inte medföljer leveransen från panikregelns till-
verkare.
INFO
Uppgifter från panikregelns tillverkare
Panikregelns tillverkare kan ställa ytterligare krav på skruvarna, bland annat
vad gäller hållfasthet och längd.
Beakta även dokumentationen från panikregelns tillverkare.

19
20
21
5. Sätt i hylsmuttrarna och fyrkantsskyddet i fixeringsplattan.
22
23
6. Placera distansringen på hylsmuttern i öppningen
24
25
7. Sätt i modulhållaren i fixeringsplattan.
26
8. Skjut modulhållaren uppåt.
27
Modulhållaren hakar i.
9
9. Skruva fast modulhållaren på fixeringsplattan med 16 mm-skruvarna
(PH2).
28
29
10. Stick in fyrkanten i handtaget.
30
11. Sätt i modulhållaren med fixeringsplattan på dörrens yttersida.
31
12. För icke-MO: Sätt i blindcylindern.
32
13. För icke-MO: Skruva fast blindcylindern.
33
14. För PO (rundrosett): Skruva fast rundrosettens bas (PH2).
34
35
3. Leveransomfång
*PO* (med rundrosett)
Dörrtjocklek +
BKS (tryckstång)
36,8 ± 2,5 mm
