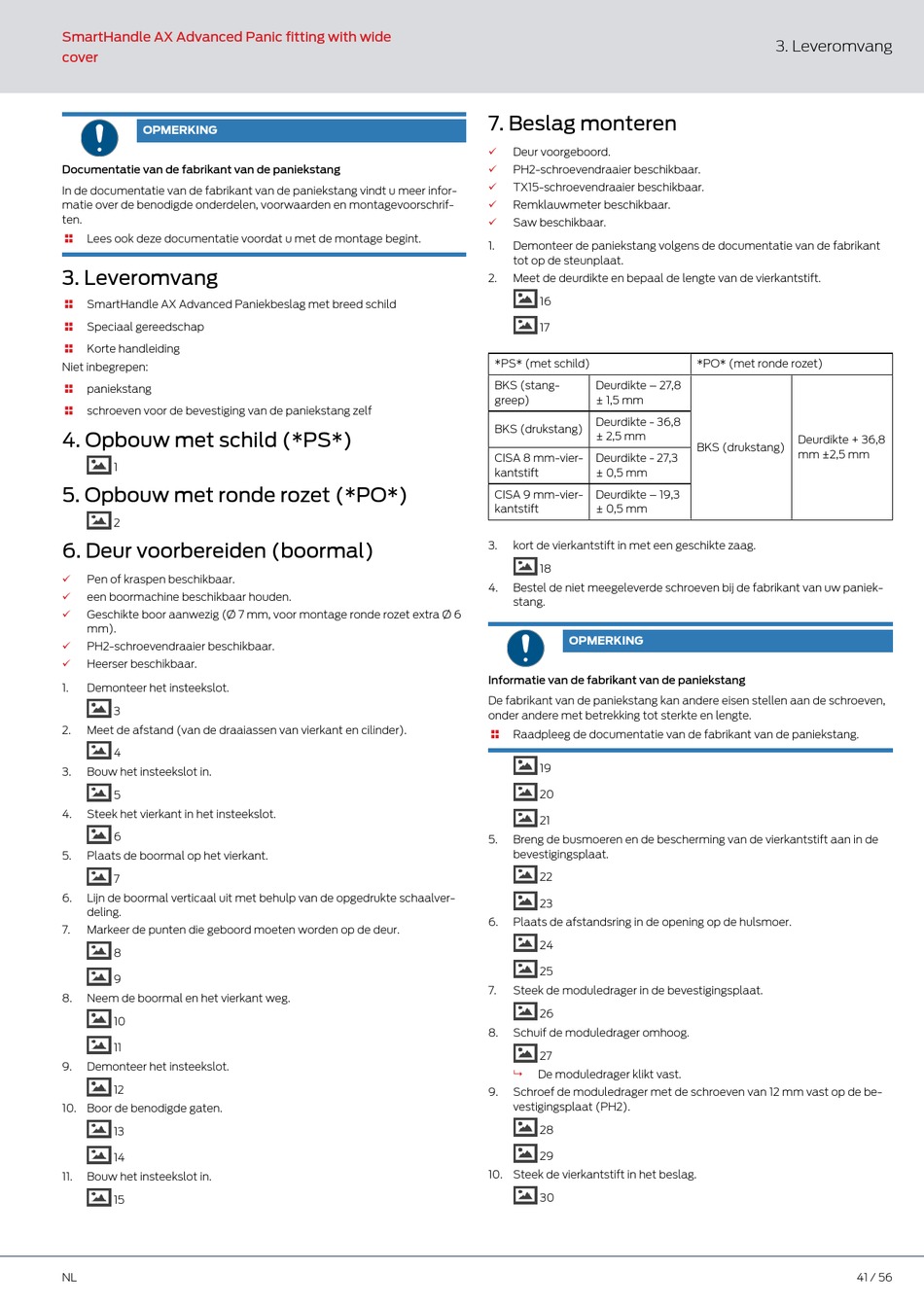

SmartHandle AX Advanced Panic fitting with wide
cover
OPMERKING
Documentatie van de fabrikant van de paniekstang
In de documentatie van de fabrikant van de paniekstang vindt u meer infor-
matie over de benodigde onderdelen, voorwaarden en montagevoorschrif-
ten.
Lees ook deze documentatie voordat u met de montage begint.

3. Leveromvang
SmartHandle AX Advanced Paniekbeslag met breed schild

Speciaal gereedschap

Korte handleiding

Niet inbegrepen:
paniekstang

schroeven voor de bevestiging van de paniekstang zelf

4. Opbouw met schild (*PS*)
1
5. Opbouw met ronde rozet (*PO*)
2
6. Deur voorbereiden (boormal)
ü Pen of kraspen beschikbaar.
ü een boormachine beschikbaar houden.
ü Geschikte boor aanwezig (Ø 7 mm, voor montage ronde rozet extra Ø 6
mm).
ü PH2-schroevendraaier beschikbaar.
ü Heerser beschikbaar.
1. Demonteer het insteekslot.
3
2. Meet de afstand (van de draaiassen van vierkant en cilinder).
4
3. Bouw het insteekslot in.
5
4. Steek het vierkant in het insteekslot.
6
5. Plaats de boormal op het vierkant.
7
6. Lijn de boormal verticaal uit met behulp van de opgedrukte schaalver-
deling.
7. Markeer de punten die geboord moeten worden op de deur.
8
9
8. Neem de boormal en het vierkant weg.
10
11
9. Demonteer het insteekslot.
12
10. Boor de benodigde gaten.
13
14
11. Bouw het insteekslot in.
15
NL
7. Beslag monteren
ü Deur voorgeboord.
PH2-schroevendraaier beschikbaar.
ü
TX15-schroevendraaier beschikbaar.
ü
Remklauwmeter beschikbaar.
ü
Saw beschikbaar.
ü
1. Demonteer de paniekstang volgens de documentatie van de fabrikant
tot op de steunplaat.
2. Meet de deurdikte en bepaal de lengte van de vierkantstift.
16
17
*PS* (met schild)
BKS (stang- Deurdikte – 27,8
greep) ± 1,5 mm
Deurdikte - 36,8
BKS (drukstang)
± 2,5 mm
CISA 8 mm-vier- Deurdikte - 27,3
kantstift ± 0,5 mm
CISA 9 mm-vier- Deurdikte – 19,3
kantstift ± 0,5 mm
3. kort de vierkantstift in met een geschikte zaag.
18
4. Bestel de niet meegeleverde schroeven bij de fabrikant van uw paniek-
stang.
OPMERKING
Informatie van de fabrikant van de paniekstang
De fabrikant van de paniekstang kan andere eisen stellen aan de schroeven,
onder andere met betrekking tot sterkte en lengte.
Raadpleeg de documentatie van de fabrikant van de paniekstang.

19
20
21
5. Breng de busmoeren en de bescherming van de vierkantstift aan in de
bevestigingsplaat.
22
23
6. Plaats de afstandsring in de opening op de hulsmoer.
24
25
7. Steek de moduledrager in de bevestigingsplaat.
26
8. Schuif de moduledrager omhoog.
27
9 De moduledrager klikt vast.
9. Schroef de moduledrager met de schroeven van 12 mm vast op de be-
vestigingsplaat (PH2).
28
29
10. Steek de vierkantstift in het beslag.
30
3. Leveromvang
*PO* (met ronde rozet)
Deurdikte + 36,8
BKS (drukstang)
mm ±2,5 mm
