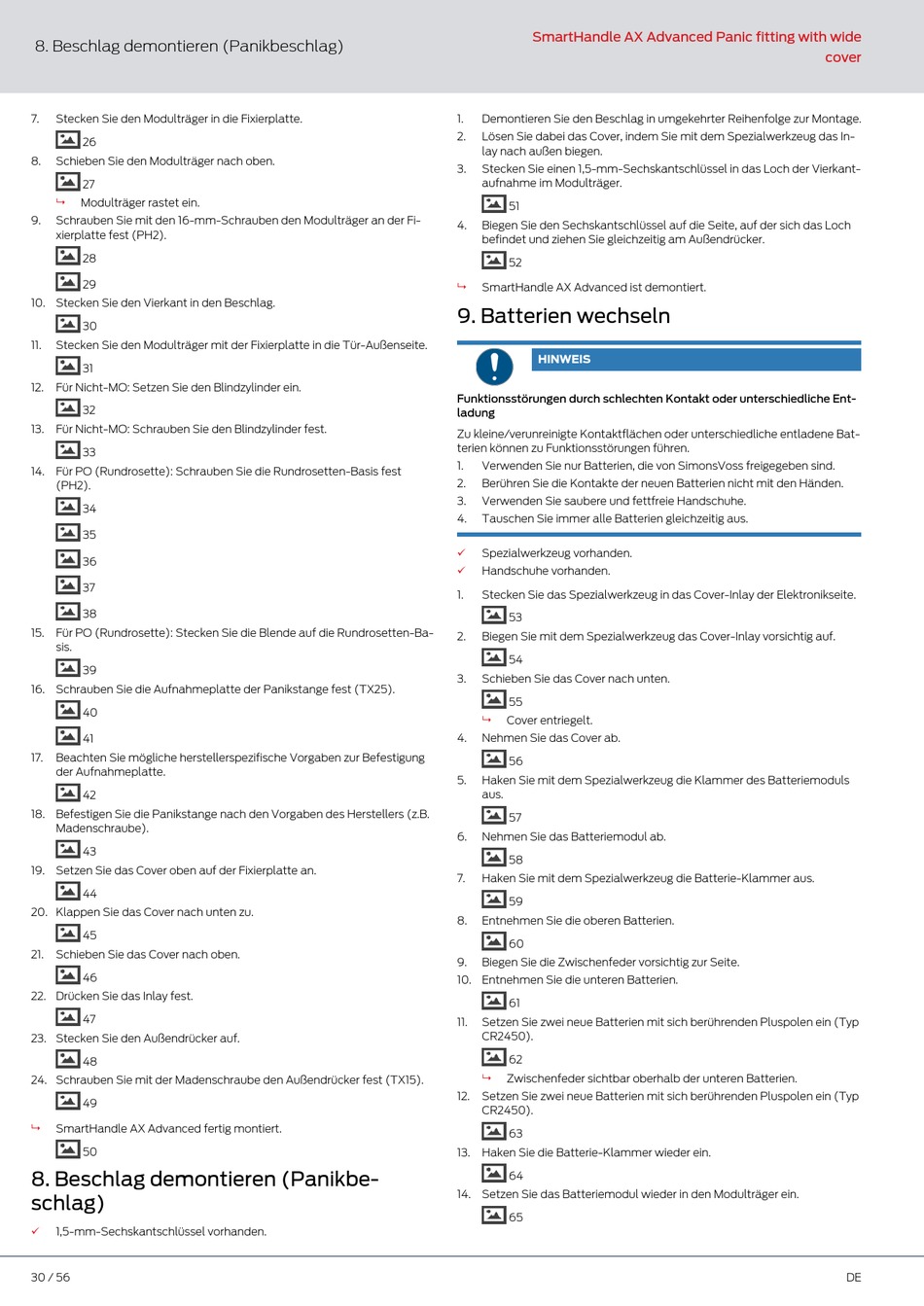

8. Beschlag demontieren (Panikbeschlag)
7. Stecken Sie den Modulträger in die Fixierplatte.
26
8. Schieben Sie den Modulträger nach oben.
27
9 Modulträger rastet ein.
9. Schrauben Sie mit den 16-mm-Schrauben den Modulträger an der Fi-
xierplatte fest (PH2).
28
29
10. Stecken Sie den Vierkant in den Beschlag.
30
11. Stecken Sie den Modulträger mit der Fixierplatte in die Tür-Außenseite.
31
12. Für Nicht-MO: Setzen Sie den Blindzylinder ein.
32
13. Für Nicht-MO: Schrauben Sie den Blindzylinder fest.
33
14. Für PO (Rundrosette): Schrauben Sie die Rundrosetten-Basis fest
(PH2).
34
35
36
37
38
15. Für PO (Rundrosette): Stecken Sie die Blende auf die Rundrosetten-Ba-
sis.
39
16. Schrauben Sie die Aufnahmeplatte der Panikstange fest (TX25).
40
41
17. Beachten Sie mögliche herstellerspezifische Vorgaben zur Befestigung
der Aufnahmeplatte.
42
18. Befestigen Sie die Panikstange nach den Vorgaben des Herstellers (z.B.
Madenschraube).
43
19. Setzen Sie das Cover oben auf der Fixierplatte an.
44
20. Klappen Sie das Cover nach unten zu.
45
21. Schieben Sie das Cover nach oben.
46
22. Drücken Sie das Inlay fest.
47
23. Stecken Sie den Außendrücker auf.
48
24. Schrauben Sie mit der Madenschraube den Außendrücker fest (TX15).
49
9 SmartHandle AX Advanced fertig montiert.
50
8. Beschlag demontieren (Panikbe-
schlag)
ü 1,5-mm-Sechskantschlüssel vorhanden.
30 / 56
SmartHandle AX Advanced Panic fitting with wide
1. Demontieren Sie den Beschlag in umgekehrter Reihenfolge zur Montage.
2. Lösen Sie dabei das Cover, indem Sie mit dem Spezialwerkzeug das In-
lay nach außen biegen.
3. Stecken Sie einen 1,5-mm-Sechskantschlüssel in das Loch der Vierkant-
aufnahme im Modulträger.
51
4. Biegen Sie den Sechskantschlüssel auf die Seite, auf der sich das Loch
befindet und ziehen Sie gleichzeitig am Außendrücker.
52
9 SmartHandle AX Advanced ist demontiert.
9. Batterien wechseln
HINWEIS
Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Ent-
ladung
Zu kleine/verunreinigte Kontaktflächen oder unterschiedliche entladene Bat-
terien können zu Funktionsstörungen führen.
1. Verwenden Sie nur Batterien, die von SimonsVoss freigegeben sind.
2. Berühren Sie die Kontakte der neuen Batterien nicht mit den Händen.
3. Verwenden Sie saubere und fettfreie Handschuhe.
4. Tauschen Sie immer alle Batterien gleichzeitig aus.
ü Spezialwerkzeug vorhanden.
ü Handschuhe vorhanden.
1. Stecken Sie das Spezialwerkzeug in das Cover-Inlay der Elektronikseite.
53
2. Biegen Sie mit dem Spezialwerkzeug das Cover-Inlay vorsichtig auf.
54
3. Schieben Sie das Cover nach unten.
55
9 Cover entriegelt.
4. Nehmen Sie das Cover ab.
56
5. Haken Sie mit dem Spezialwerkzeug die Klammer des Batteriemoduls
aus.
57
6. Nehmen Sie das Batteriemodul ab.
58
7. Haken Sie mit dem Spezialwerkzeug die Batterie-Klammer aus.
59
8. Entnehmen Sie die oberen Batterien.
60
9. Biegen Sie die Zwischenfeder vorsichtig zur Seite.
10. Entnehmen Sie die unteren Batterien.
61
11. Setzen Sie zwei neue Batterien mit sich berührenden Pluspolen ein (Typ
CR2450).
62
Zwischenfeder sichtbar oberhalb der unteren Batterien.
9
12. Setzen Sie zwei neue Batterien mit sich berührenden Pluspolen ein (Typ
CR2450).
63
13. Haken Sie die Batterie-Klammer wieder ein.
64
14. Setzen Sie das Batteriemodul wieder in den Modulträger ein.
65
