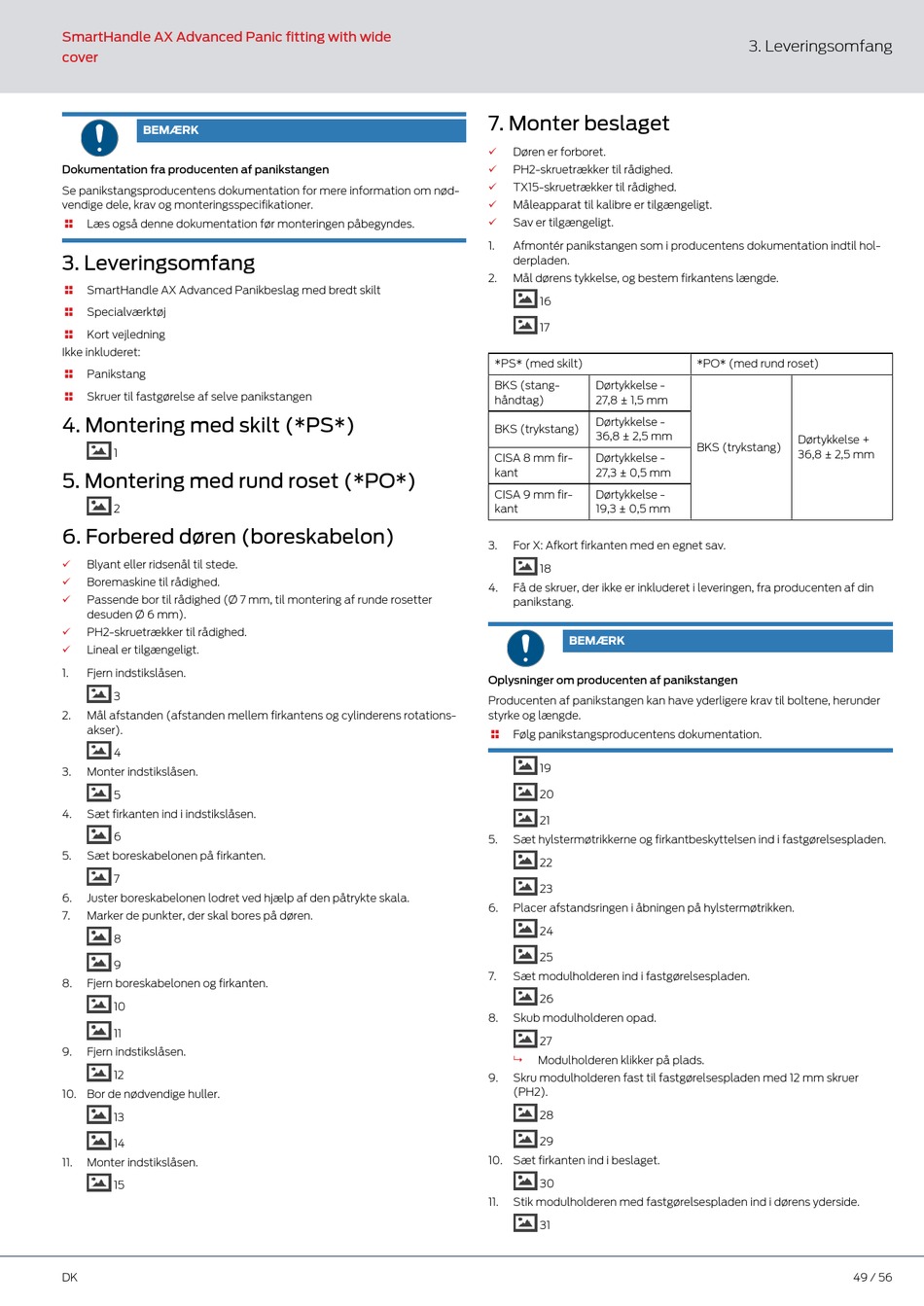

SmartHandle AX Advanced Panic fitting with wide
cover
BEMÆRK
Dokumentation fra producenten af panikstangen
Se panikstangsproducentens dokumentation for mere information om nød-
vendige dele, krav og monteringsspecifikationer.
Læs også denne dokumentation før monteringen påbegyndes.

3. Leveringsomfang
SmartHandle AX Advanced Panikbeslag med bredt skilt

Specialværktøj

Kort vejledning

Ikke inkluderet:
Panikstang

Skruer til fastgørelse af selve panikstangen

4. Montering med skilt (*PS*)
1
5. Montering med rund roset (*PO*)
2
6. Forbered døren (boreskabelon)
ü Blyant eller ridsenål til stede.
ü Boremaskine til rådighed.
ü Passende bor til rådighed (Ø 7 mm, til montering af runde rosetter
desuden Ø 6 mm).
ü PH2-skruetrækker til rådighed.
ü Lineal er tilgængeligt.
1. Fjern indstikslåsen.
3
2. Mål afstanden (afstanden mellem firkantens og cylinderens rotations-
akser).
4
3. Monter indstikslåsen.
5
4. Sæt firkanten ind i indstikslåsen.
6
5. Sæt boreskabelonen på firkanten.
7
6. Juster boreskabelonen lodret ved hjælp af den påtrykte skala.
7. Marker de punkter, der skal bores på døren.
8
9
8. Fjern boreskabelonen og firkanten.
10
11
9. Fjern indstikslåsen.
12
10. Bor de nødvendige huller.
13
14
11. Monter indstikslåsen.
15
DK
7. Monter beslaget
ü Døren er forboret.
PH2-skruetrækker til rådighed.
ü
TX15-skruetrækker til rådighed.
ü
Måleapparat til kalibre er tilgængeligt.
ü
Sav er tilgængeligt.
ü
1. Afmontér panikstangen som i producentens dokumentation indtil hol-
derpladen.
2. Mål dørens tykkelse, og bestem firkantens længde.
16
17
*PS* (med skilt)
BKS (stang- Dørtykkelse -
håndtag) 27,8 ± 1,5 mm
Dørtykkelse -
BKS (trykstang)
36,8 ± 2,5 mm
CISA 8 mm fir- Dørtykkelse -
kant 27,3 ± 0,5 mm
CISA 9 mm fir- Dørtykkelse -
kant 19,3 ± 0,5 mm
3. For X: Afkort firkanten med en egnet sav.
18
4. Få de skruer, der ikke er inkluderet i leveringen, fra producenten af din
panikstang.
BEMÆRK
Oplysninger om producenten af panikstangen
Producenten af panikstangen kan have yderligere krav til boltene, herunder
styrke og længde.
Følg panikstangsproducentens dokumentation.

19
20
21
5. Sæt hylstermøtrikkerne og firkantbeskyttelsen ind i fastgørelsespladen.
22
23
6. Placer afstandsringen i åbningen på hylstermøtrikken.
24
25
7. Sæt modulholderen ind i fastgørelsespladen.
26
8. Skub modulholderen opad.
27
Modulholderen klikker på plads.
9
9. Skru modulholderen fast til fastgørelsespladen med 12 mm skruer
(PH2).
28
29
10. Sæt firkanten ind i beslaget.
30
11. Stik modulholderen med fastgørelsespladen ind i dørens yderside.
31
3. Leveringsomfang
*PO* (med rund roset)
Dørtykkelse +
BKS (trykstang)
36,8 ± 2,5 mm
