19 Leitfaden für Montage und Einstellung
19
Leitfaden für Montage und Einstellung
19.1
Zusätzliche Sicherheitsvorrichtungen für Drehflügeltüren
Wenn die Gefahr besteht, dass Finger eingeklemmt werden, montieren Sie an der Scharnierleiste
die Fingerschutzleiste für die Bandseite, Artikel-Nr. 833334, oder das Fingerschutzrollo für die
Bandgegenseite, Artikel-Nr. 833333.
19.2
Öffnungs- und Schließzeit von Drehflügeltüren
Justieren Sie die Öffnungs- und Schließzeiten des Antriebs mindestens auf die Werte im nachste-
henden Diagramm.
19.2.1
So finden Sie die richtige Öffnungs- und Schließzeit
• Messen Sie die Türblattbreite.
• Wenn das Türblattgewicht nicht bekannt ist, folgen Sie den Anweisungen unter Diagramme
für Türblattgewichte".
• Ermitteln Sie im untenstehenden Diagramm die korrekte minimale Öffnungs-/Schließzeit t".
Beispiel: Wenn die Türbreite 1,1 m beträgt und die Tür ein Gewicht von 80 kg hat, liegt die minimale
Öffnungs- und Schließzeit bei etwa 4,3 Sekunden.

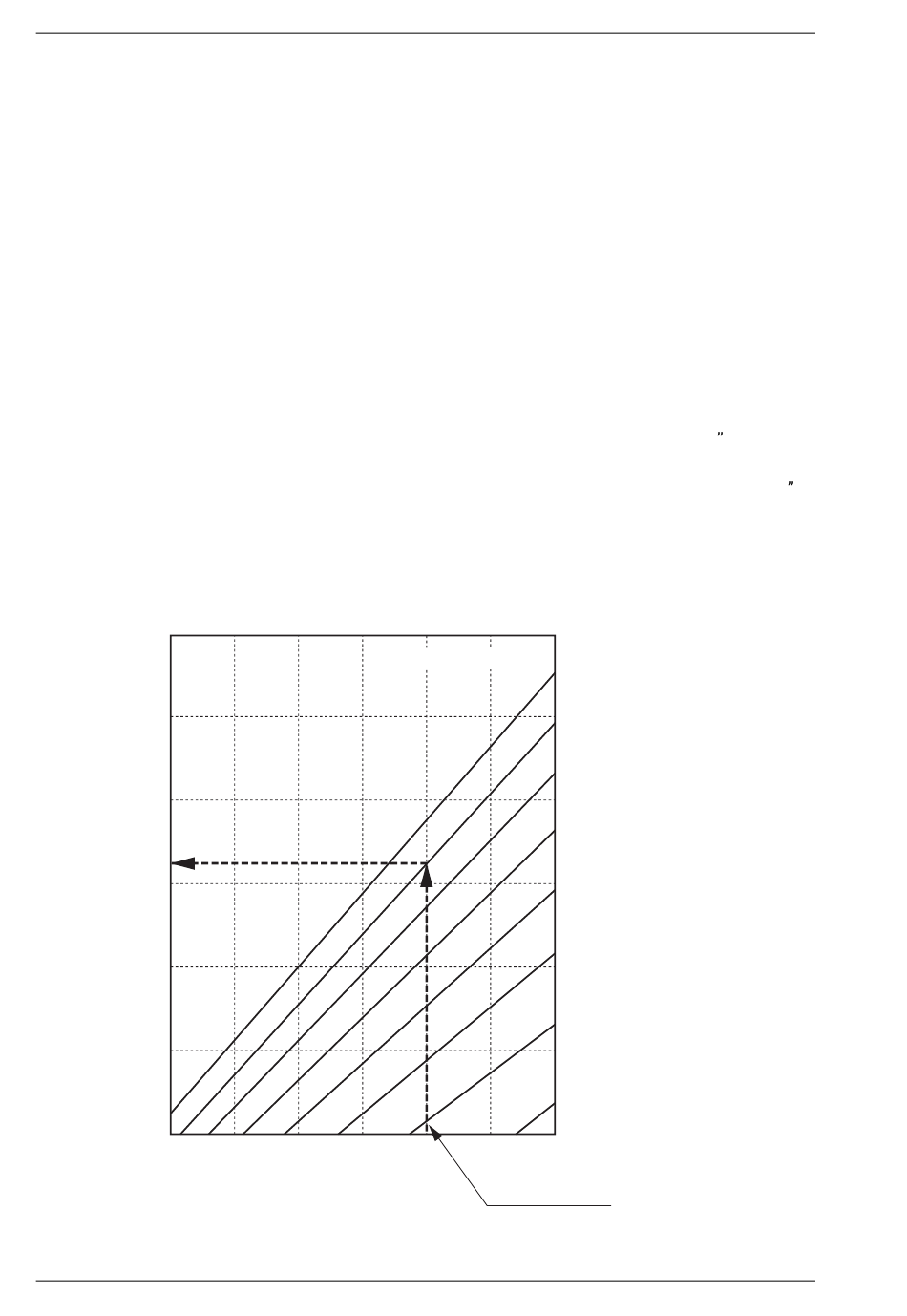

Minimale Öffnungs-/Schließzeit für Drehflügeltür,
6
5
4
3
0,7
Türbreite in Metern
92
t
0,8
0,9
1
Ausgabe vom 2023-10-16
Türblattgewicht
100 kg
90 kg
80 kg
70 kg
60 kg
50 kg
40 kg
30 kg
1,1
1,2
1,3
Beispiel
1009728-de-DE-12.0
