13 Elektrischer Anschluss
13.1.5

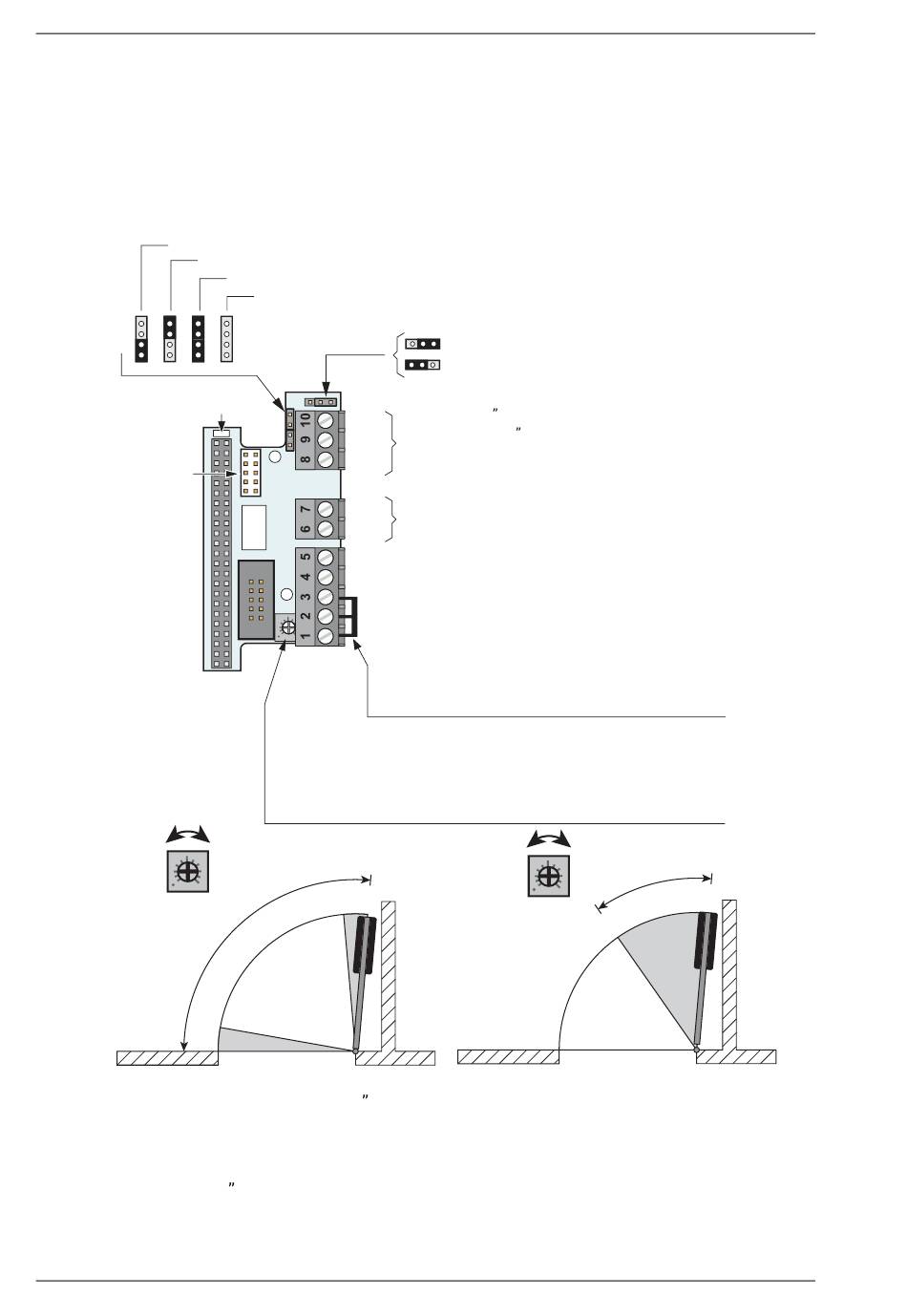

Erweiterungseinheit EXU-SA
Diese Erweiterungseinheit verfügt über Eingänge für türblattmontierte Sensoren, die einen Anwesenheitsimpuls
an der Schließseite bzw. eine Anwesenheitserkennung an der Seite des Drehflügelwegs ausgeben können. Ein
Relaisausgang für Fehler- und Türanzeigen ist ebenfalls eingebaut. Wenn der Jumper für das Relais auf 'Anzeige
offene Tür' gesetzt wird, folgt dessen Aktivierung der Überbrückungs-LED.
Funktionen
Überwachung der Anwesenheitserkennung/DMPS.SS
Überwachung des Anwesenheitsimpulses / DMPS.NS
Überbrückungs-LED
An der Tür angebrachte
2)
Sensoren
DMPS:
Relais 1: Anwesenheit-
simpuls (NC)
Relais 2: Anwesenheit-
serkennung (NC)
MIN
Tür
geschlossen
MIN
QTST = Sensorüberwachung und Referenz für Kill" (NC)
PDET = Anwesenheitserkennung (NC)
PIMP = Anwesenheitsimpuls (NC)
1)
Bei Nichtverwendung zu Masse" brücken.
2)
Brücke von Klemme 2 und/oder 3 entfernen.
68
Keine Überwachung (beide Brücken ein)
Überwachung von Anwesenheitserkennung und Anwesenheitsimpuls
NO
COM
NC
(+) 24 V DC
24 V DC
QTST
PDET
PIMP
(-) 0 VDC Masse
GND
Bei Anschluss an Klemme 2 und/oder 3 Brücke
entfernen.
Überbrückungspotentiometer
(Stelle das Potentiometer so ein, dass der Sensor die Wand nicht detektiert. Der
Bereich umfasst 55° bis zur vollen Öffnung (max.))
Anzeige für offene / geschlossene Tür
MAX
Tür
MAX
offen
1)
1)
Ausgabe vom 2023-10-16
Externe Fehleranzeige / KILL-Ausgang / Ver-
riegelung
Anzeige für offene / geschlossene Tür
Relaisausgang ( Externe Fehleranzeige, KILL-Ausgang, Anzeige
Verriegelung" oder Anzeige offene/geschlossene Tür", siehe oben)
24 V, 1 A
Hinweis! Damit der potenzialfreie Relaisausgang dem elektrischen
Verriegelungsausgang folgen kann, siehe Gruppenparameter 14,
15 und 16 sowie Pin-Jumper oben.
Wird nicht verwendet.
Masse
Ausblendung
Blanking
MAX
55°
1009728-de-DE-12.0
