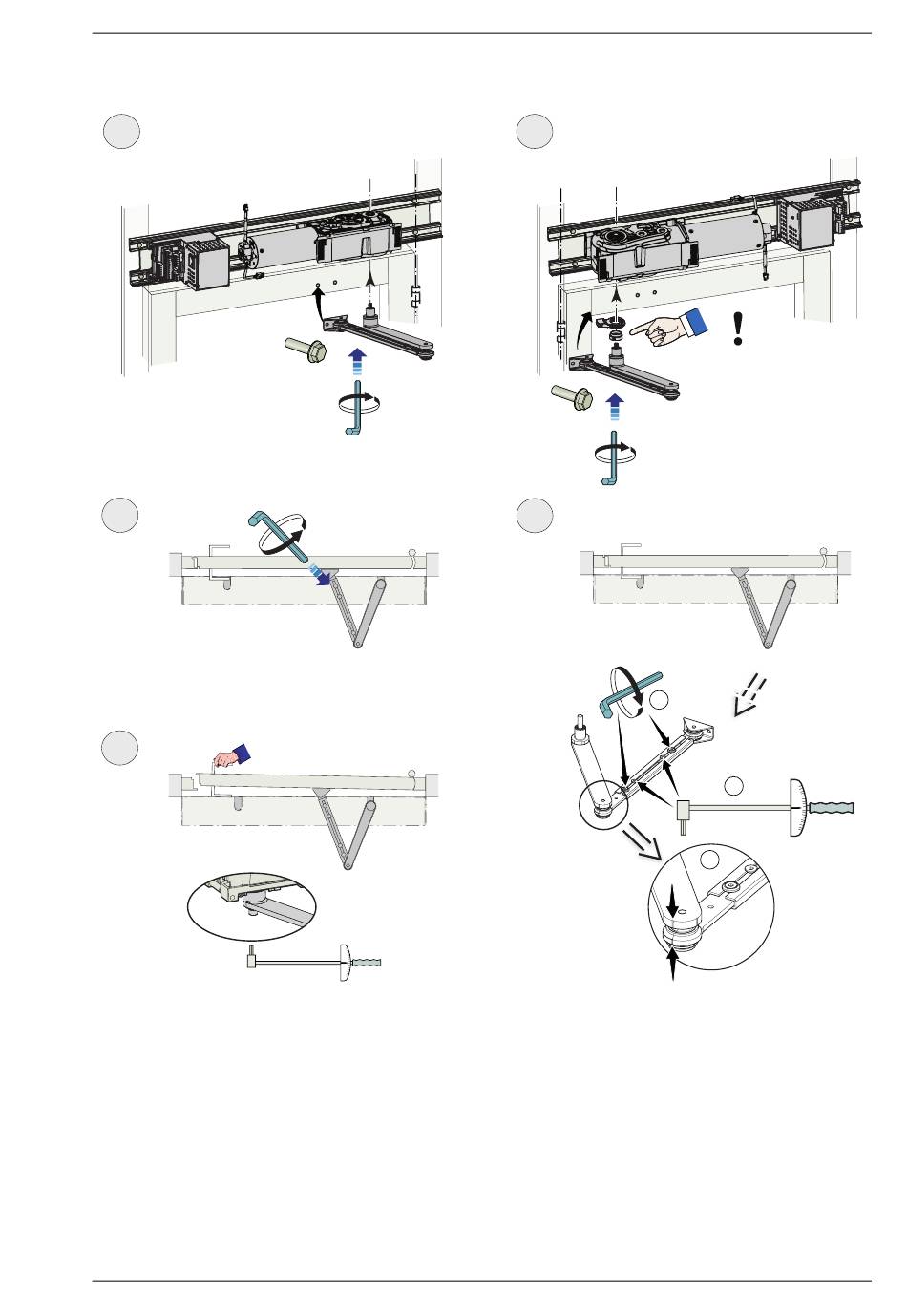

Antrieb mit PUSH Armsystem 95 mm (Forts.)
DIN Links
III
IV
Alle vier Schrauben
VI
50 Nm
Die Tür beim Festziehen der
Schraube etwas offen hal-
ten.
Für die verfügbaren Verlängerungen siehe die Tabelle auf Seite 27.
Weiter auf Seite 62.
1009728-de-DE-12.0
C L
1
C L
2
(2x)
Nicht befestigen.
lösen.
Ausgabe vom 2023-10-16
12 Montage der mechanischen Teile
DIN Rechts
III
C L
C L
2
1
(2x)
V
2
Die Markierungen am Antriebsarm un-
d Teleskoparm so ausrichten, dass
die Arme korrekt positioniert sind.
14 Nm
3
1
49
