15
Verkleidung
Die Verkleidung und das Montageprofil werden aus natur eloxiertem Aluminium hergestellt. Die
Endplatten bestehen aus silber oder schwarz lackiertem Stahlblech.
15.1
Ein- und Ausbauen der Verkleidung

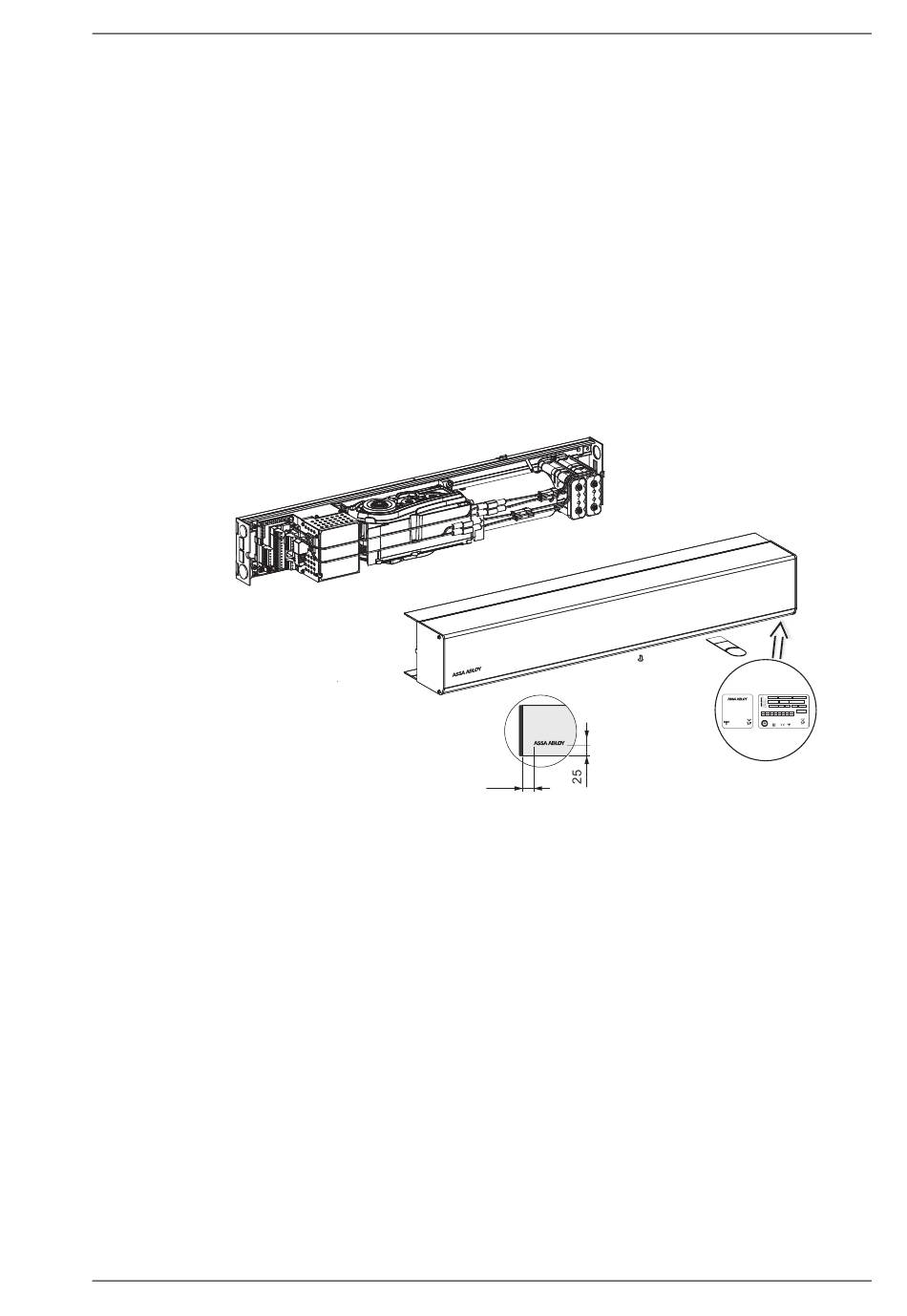

Die Verkleidung wird über die Rasten der Montageplatte geschoben, sodass die Kanten in die
Führungen einrasten. Lassen Sie die Abdeckkappe in die Aussparung für die Antriebswelle einrasten.
Die Verkleidung mit Schrauben sichern.
Bringen Sie nach korrekter Montage und Einstellung im unteren Teil der Antriebsverkleidung auf
der rechten Seite das Produktetikett mit der CE-Kennzeichnung an (siehe Abbildung).
Kleben Sie das ASSA ABLOY-Logo auf die Verkleidung – siehe Zeichnung.
Nur für SE: Das SITAC-Etikett neben dem Produktetikett anbringen, siehe Abbildung.
1009728-de-DE-12.0
25
Ausgabe vom 2023-10-16
15 Verkleidung
XXXXXXX
XXXXXXXXXXXXX
XXXXXXXXXX
ART. NO.
DESIGNATION
TYPE
XXXXXX
XXXX
XXXXXXXXXXX
PROJECT/SERIAL NO.
YEAR+WEEK
TEMPERATURE
Ersätter lås med fallkolv till
XXXXXXX
XXXX
XXX
XX/XX
XXXXX
typgodkända
VAC
A
W
Hz
LOAD
slagdörrar enl. förteckning
XXXXXXX
Skydd mot olyckor vid
1
2
3
4
5
6
7
8
PROD. ORDER
rörliga anordningar
CLASSIFICATION DIN 18650
SITAC XXXX
xxxxxxx
TG XXXXXXX.
SÜD
xxxxxxx
1002
81
