14 Inbetriebnahme

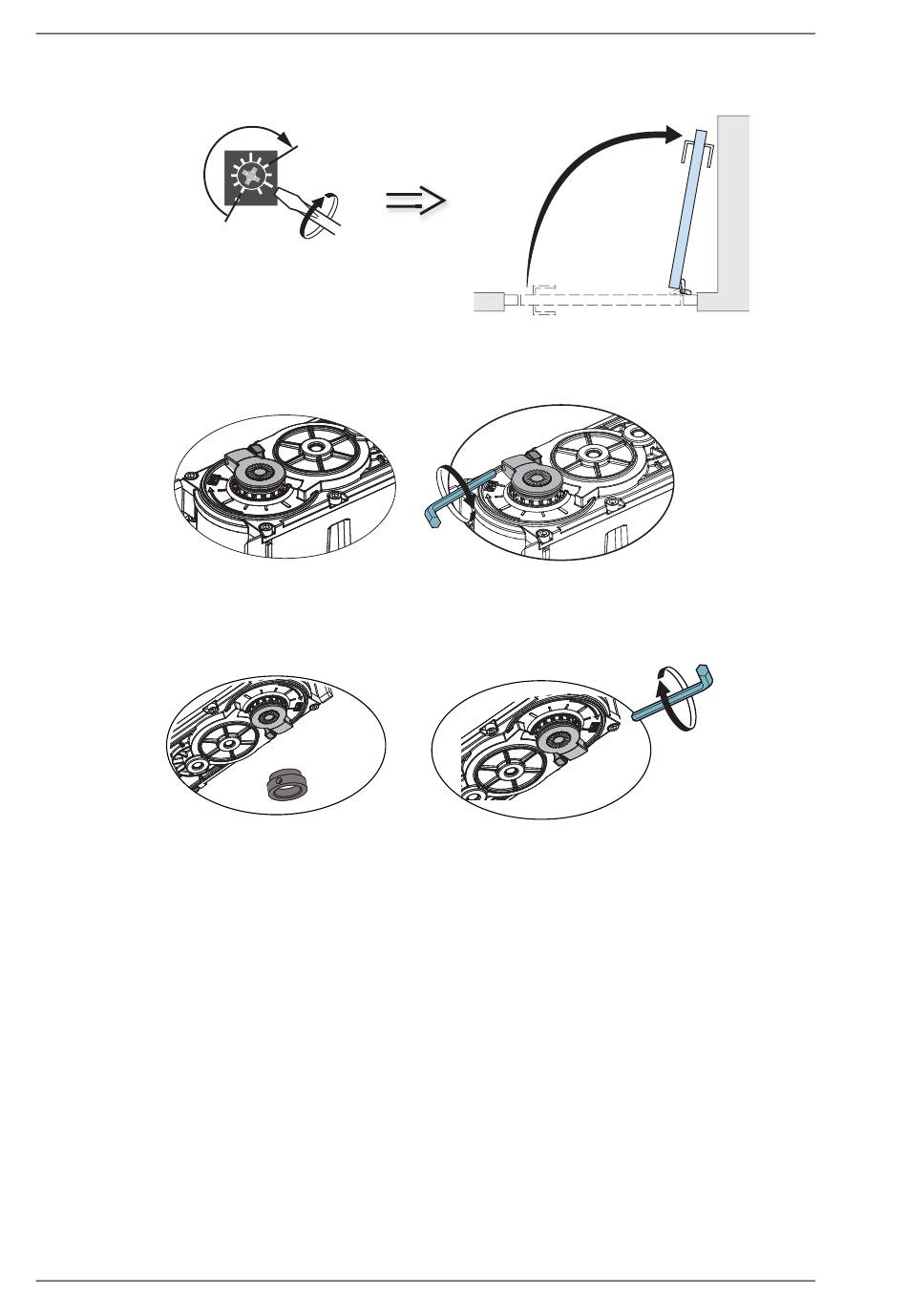

d Öffnen Sie die Tür bis zur erforderlichen offenen Position, plus etwa 15 mm, indem Sie das Po-
tentiometer SPTE an der CU-200 im Uhrzeigersinn drehen.
SPTE
e Wenn der Endanschlad auf der Oberseite des Antriebs ist, heben Sie ihn an und drehen ihn auf
der Verzahnung, so nah wie möglich an den Anschlagklotz (1). Nehmen Sie mit der Schraube
am Anschlagarm die nötige Feineinstellung vor (2).
1)
f
Wenn der Endanschlag auf der Unterseite des Antriebs ist, lösen Sie den Anschlagring und den
Anschlag. Montieren Sie den Endanschlag auf die Verzahnung so nahe wie möglich am Anschlag-
klotz (3). Den Anschlagring montieren. Nehmen Sie mit der Schraube am Endanschlag die nö-
tige Feineinstellung vor (4).
3)
76
0°
Ausgabe vom 2023-10-16
2)
4)
≈ 95°
