18
Verringern/Erhöhen der Feder-Vorspannung" (SPTE)
Die Feder-Vorspannung ist werkseitig auf 360° eingestellt und muss im Normalfall nicht nachge-
stellt werden. Wenn eine Justierung erforderlich ist, muss während der Federvorspannung und
dem Lernvorgang die Stromversorgung eingeschaltet sein, siehe unten.
Kontrollieren Sie, dass die Potentiometer Extended closing torque" (CLTQ, Erweiterte Schließkraft)
und Power assist" (POAS, Kraftunterstützung) auf 0° eingestellt sind.
a Lösen Sie den Arm des Türanschlags. Entfernen Sie ihn, wenn er oben angebracht ist. Schieben
Sie ihn nach unten, wenn er unten angebracht ist.
b Drehen Sie das Potentiometer für die Feder-Vorspannung (SPTE) so lange im Uhrzeigersinn, bis
sich die Tür auf 45° öffnet.
c Lösen Sie die Befestigungsschraube des Antriebsarms.
d Bewegen der Tür in Richtung geöffneter Positionvermindert die Spannung.
Bewegen der Tür in Richtung geschlossener Positionerhöht die Spannung.
e Ziehen Sie den Antriebsarm fest.
f
Drehen Sie das Potentiometer SPTE auf 0°.
g Öffnen Sie die Tür bis zur erforderlichen offenen Position, plus etwa 15 mm, indem Sie das Po-
tentiometer SPTE im Uhrzeigersinn drehen.
h Montieren Sie den Arm des Türanschlags so nahe wie möglich am Anschlagklotz der offenen
Tür, und nehmen Sie wenn nötig die erforderliche Feineinstellung mit der Schraube vor.
i
Drehen Sie das Potentiometer SPTE auf 0°.
j
Drücken Sie die LERNTASTE.
k Lassen Sie die Tür den Lernprozess durchlaufen, ohne sie dabei zu berühren.
Hinweis: Die maximal zulässige Feder-Vorspannung beträgt 720°. Durch eine zu hohe Spannung
könnte die Feder beschädigt werden oder der Motor überhitzen.

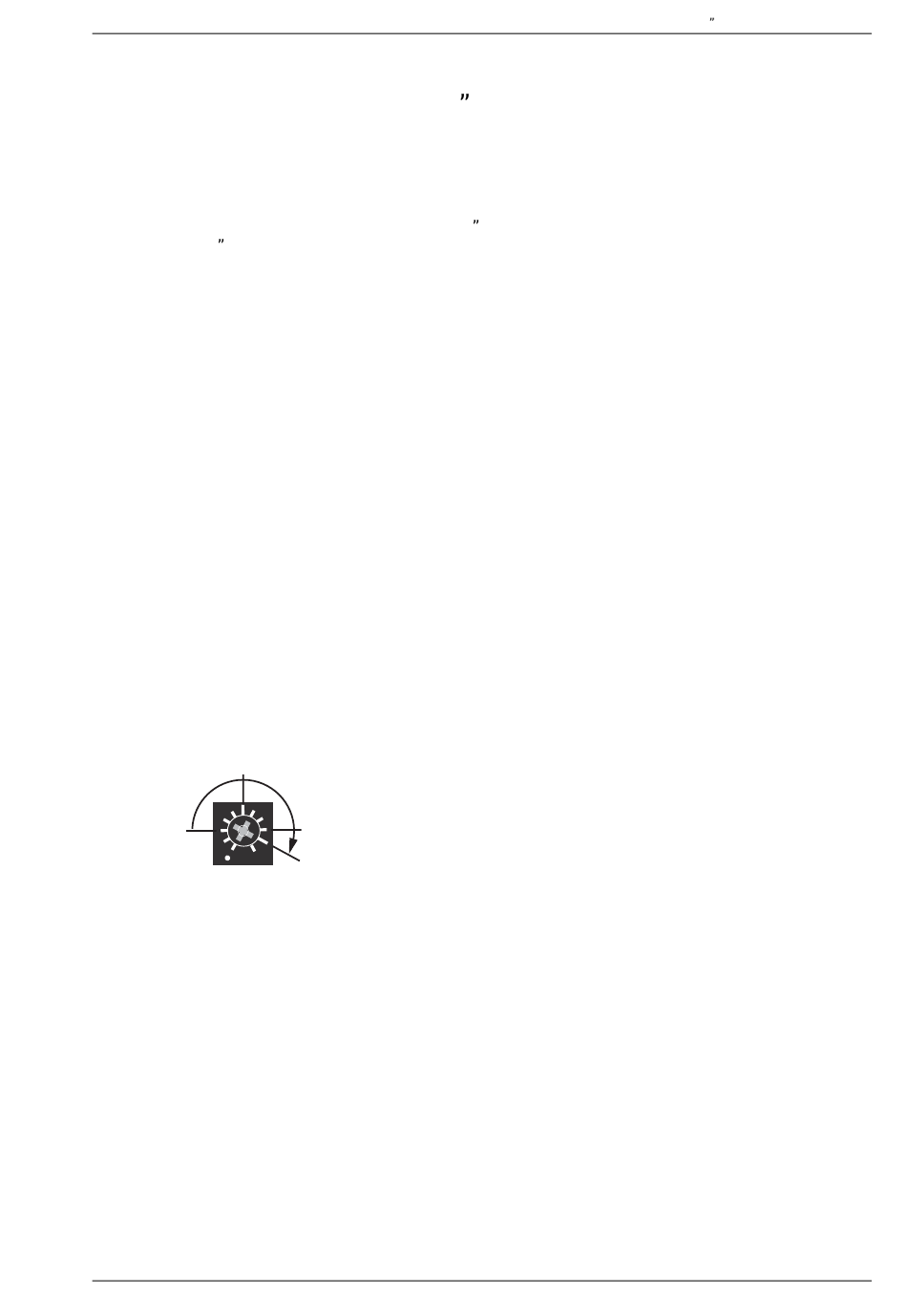

SPTE
90°
1009728-de-DE-12.0
180°
210°
Ausgabe vom 2023-10-16
18 Verringern/Erhöhen der Feder-Vorspannung" (SPTE)
91
