13.1.4

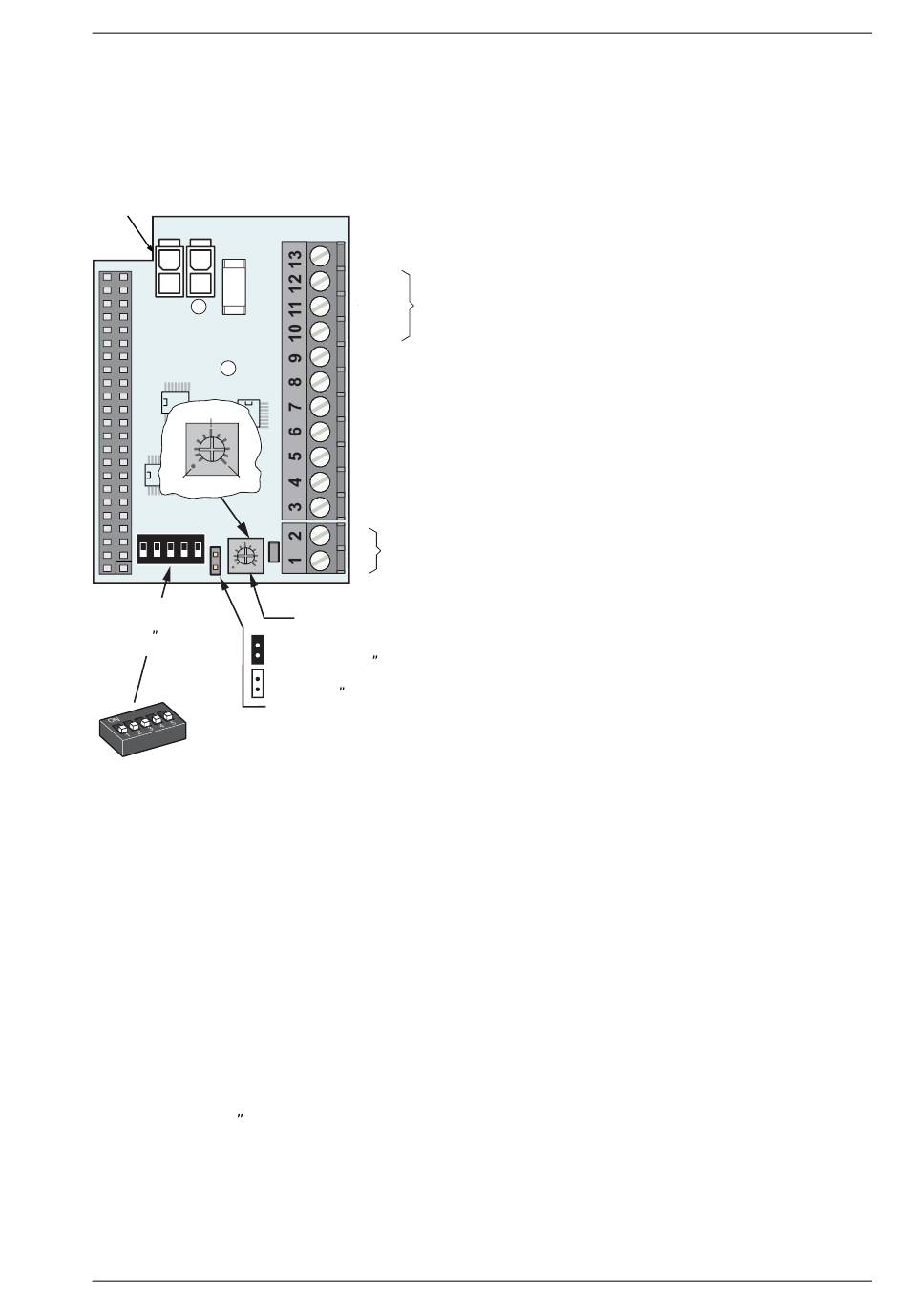

Erweiterungseinheit EXU-SI
Diese Erweiterungseinheit verfügt über Eingänge für elektromechanische Verriegelung, Programmschalter,
Batterien, KILL-Funktion, OFFEN/SCHLIEß, SCHLÜSSEL-Öffnungsimpuls und äußeren Impuls.
Funktionen
Notstrombatterieeinheit
0.5 s
0 s
3 s
ON
1
2
3
4
5
DIP-Schalter in
Position AUS"
AUS abgebildet
1 Lock 12 V (OFF) / 24 V (ON)*
Verriegelung 12 V ( AUS )/24 V (EIN )*
2 Locked without power (OFF) / with power (ON)*
Stromlos geschlossene ( AUS )/offene Verriegelung ( EIN )*
Verriegelungsentlastung*
3 Lock release2)
1)
4 Lock kick1)
Lock-Kick
Batterieüberwachung
5 Battery monitoring
1)
Position:AUS Laufruhiges Schließen, für Türen ohne Verriegelung.
Position EIN: Stärkeres Schließen, für Türen mit Verriegelung, zum Überwinden des Widerstandes der Verriegelungsvor-
richtung (für Inverse-Tür deaktiviert).
2)
Wenn der Schalter auf die Position EIN gestellt ist, ist die Verriegelungsentlastung ( LOCK RELEASE) während der vom
Potentiometer eingestellten Öffnungsverzögerungszeit aktiv.
Bei ZWEIFLÜGLIGEN TÜREN arbeitet die Verriegelungsentlastung in nachstehender Reihenfolge: Zuerst die Primärtür,
dann die Sekundärtür.
Hinweis: Die Verriegelungsfunktion ist nur in den Programmwählerpositionen AUS und AUSGANG aktiv.
*
Nach jeder Änderung in der Systemauswahl muss ein neuer Lernzyklus durchgeführt werden.
Bei Auswahl von Stromlos geschlossen" ist die Verriegelung beim Öffnen zwischen 0 und 10 Grad aktiviert.
Ist kein Programmschalter angeschlossen muss eine Brücke auf der SI Platine zwischen 3 und 11 eingelegt
werden um das Schloss zu aktivieren.
1009728-de-DE-12.0
(+) 24 V DC
+24 V DC
OPEN
Programmschalter
EXIT
OFF
Entriegelungssignal von Verriegelung
UNL
KRST
KILL Reset (siehe Brücke unten)
KILL Impuls
KILL
Schlüsselimpuls (1,5-30 s)
KEY
OFFEN / SCHLIESSEN-Impuls (Sperrrelais)
O/C
OIMP
Äußerer Impuls
(-) 0 VDC Masse
GND
–
Elektromechanische Verriegelung (12 V DC max. 1200 mA / 24 V DC
max. 600 mA, siehe DIP-Schalter Nr. 1 weiter unten)
+
Potentiometer für Öffnungszeitverzögerung
Automatischer KILL"-Reset (Brücke ein)
Manueller Kill"-Reset (Brücke aus)
2)
Ausgabe vom 2023-10-16
13 Elektrischer Anschluss
2)
