6.3
Steuerschalter
6.3.1

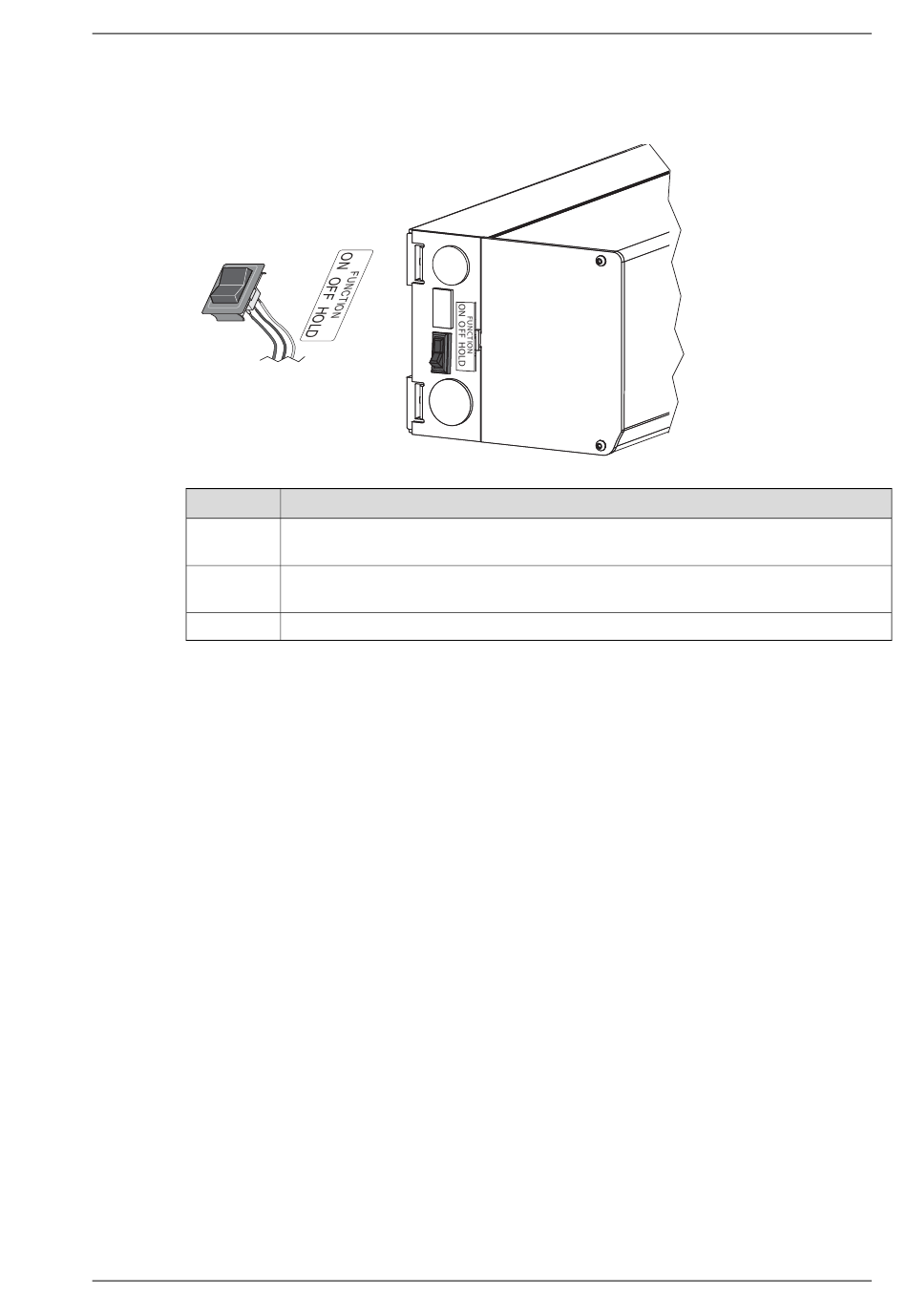

EIN3AUS HALTENstufiger Programmschalter (optional)
P/N: 1003582
Funktion
EIN
AUS
HALTEN
6.4
Funktionen der Hauptsteuereinheit CU-200
Näheres siehe auch auf Seite
6.4.1
Stromausfall
Bei einem Stromausfall übernimmt der Antrieb die Funktion eines Türschließers mit kontrollierter
Schließgeschwindigkeit. Durch die Einstellung des neben der Antriebswelle liegenden Mikroschalters
lässt sich kontrollieren, wann ein Lock-Kick erfolgt.
6.4.2
Federkraft
Der Antrieb wird mit einer werksseitig eingestellten Feder-Vorspannung von 360° geliefert. Falls
nötig kann die Federspannung mittels eines Potentiometers elektronisch auf die benötigte
Schließkraft eingestellt werden, aber maximal auf insgesamt 720°. Der Arm muss außerdem am
Achsausgang neu positioniert werden. Für IBC Egress-Türen mit 22 N Kraftaufwand bei der manu-
ellen Öffnung 180° Federspannung verwenden.
6.4.3
Erweitertes Schließdrehmoment (Closing Torque, CLTQ)
Wenn das Potentiometer CLTQ auf 0° eingestellt ist, schließt die Tür mit normaler Federkraft. Wird
das Potentiometer im Uhrzeigersinn gedreht, erhöht der Motor das Schließdrehmoment. Das er-
weiterte Schließdrehmoment wird auf Null reduziert,
• wenn der türmontierte Sensor in geschlossener Stellung oder während des Schließvorgangs
aktiviert wird (auch bei manuellem Öffnen). Gilt nicht für Programmwahlschalter-Position AUS.
Außerdem wird in allen Programmen das höhere Schließdrehmoment nach dem ersten
Schließvorgang durch KILL auf Null reduziert (ausgenommen Sekundärtür mit älterer Firmware).
1009728-de-DE-12.0
Programm
Impulse von Impulsgebern, die an XIMP angeschlossen sind, werden als innerer Impuls
verarbeitet
(siehe Seite
64).
Impulse von den mit XIMP verbundenen Impulsgebern werden nicht in den inneren
Impuls weitergeleitet. Diese Impulsgeber können die Tür nicht öffnen.
Die Tür wird permanent offen gehalten.
64.
Ausgabe vom 2023-10-16
6 Funktionsweise ASSA ABLOY SW200
