Assa Abloy 118F Serie Montageanleitung

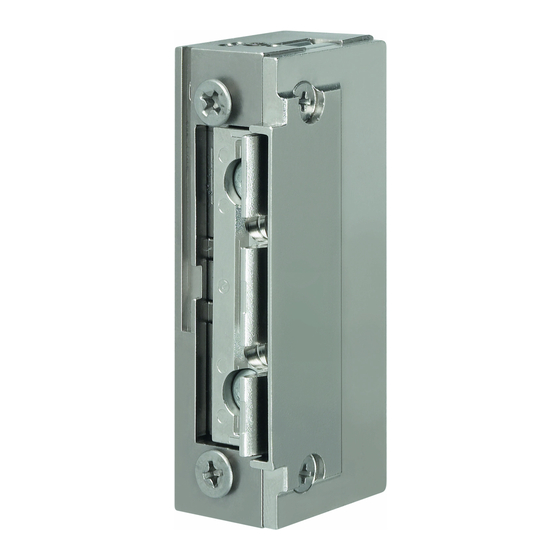

Elektrotüröffner Modell 118F...
für Feuerschutztüren
Montageanleitung, Mounting Instructions, Notice de Montage
D0058205, 07.2017

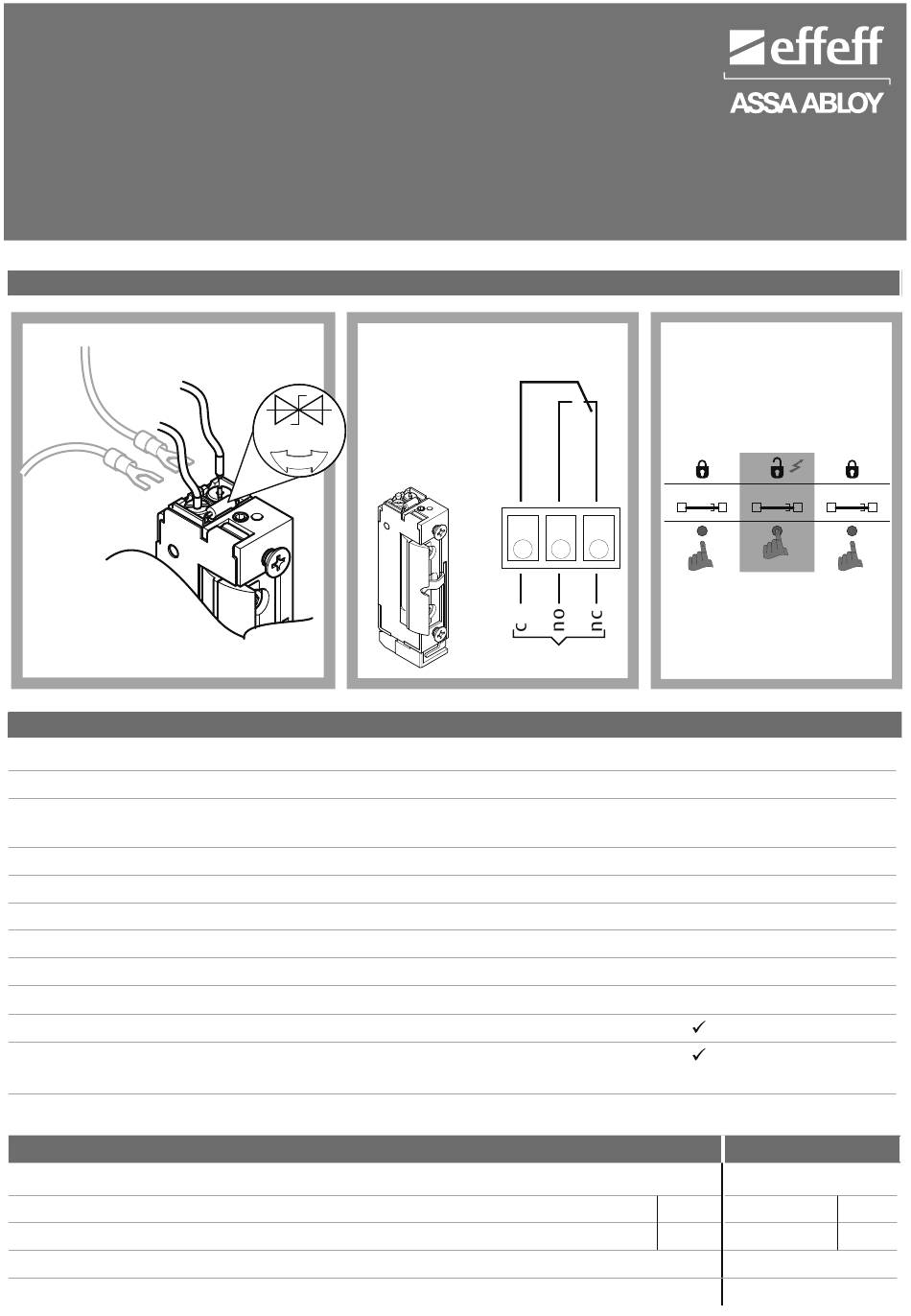

Anschlussplan / Connection / Connexion
118F...
+/-
Technische Daten / Technical Details / Caractéristiques techniques
Festigkeit gegen Aufbruch / Break-in resistance
Material / Material
Verstellbereich Falle / Regulating range of the latch
Rastung / Detent
Falleneingrifftiefe / Meshing depth of latch
Betriebstemperaturbereich / Operating temperature
Umweltklasse / Environmental class
Schutzart / International protection
Einbaulage / Mounting position
Max. Belastbarkeit des Rückmeldekontakts / Max. load of monitoring contact
Freilaufdiode / Recovery Diode
Brandschutztauglichkeit / Fire protecting suitability
Allg. bauaufs. Prüfzeugnis / Approval Certicate
VdS-Anerkennung / VdS approval
Elektrische Daten / Electrical Data / Caracteristiques electrique (20 °C)
Betriebsspannungsbereich / Operating voltage range
Betriebsnennspannung / Rated operating voltage
Nennstromaufnahme / Rated current consumption
Maximale Fallenvorlast AC / Maximum Preload AC
Maximale Fallenvorlast DC (stabil.) / Maximum Preload DC (stabil.)
118FRR ...
Rückmeldekontakt
Monitoring contact
Kontaktstellung:
Tür offen
+/-
Contact position:
Door open
RR
9000 N
Stahl / Steel
-1mm ... +2 mm
0,5 mm
6 mm
-15 °C bis +40 °C
III
IP3x
universal
24 V / 1 A
ABP 120003624
Z 114 003
118F...A71
10 ... 24 V AC/DC
12 V DC 12 V AC
277 mA 190 mA
200 N (12V) >350(24V) 200 N (24V) >350(42V)
50 N (12V) 200(24V)
ASSA ABLOY, the global leader
in door opening solutions
118F...B71
22 ... 42 V AC/DC
24 V DC 24 V AC
125 mA 87 mA
50 N (22V) 200(42V)
