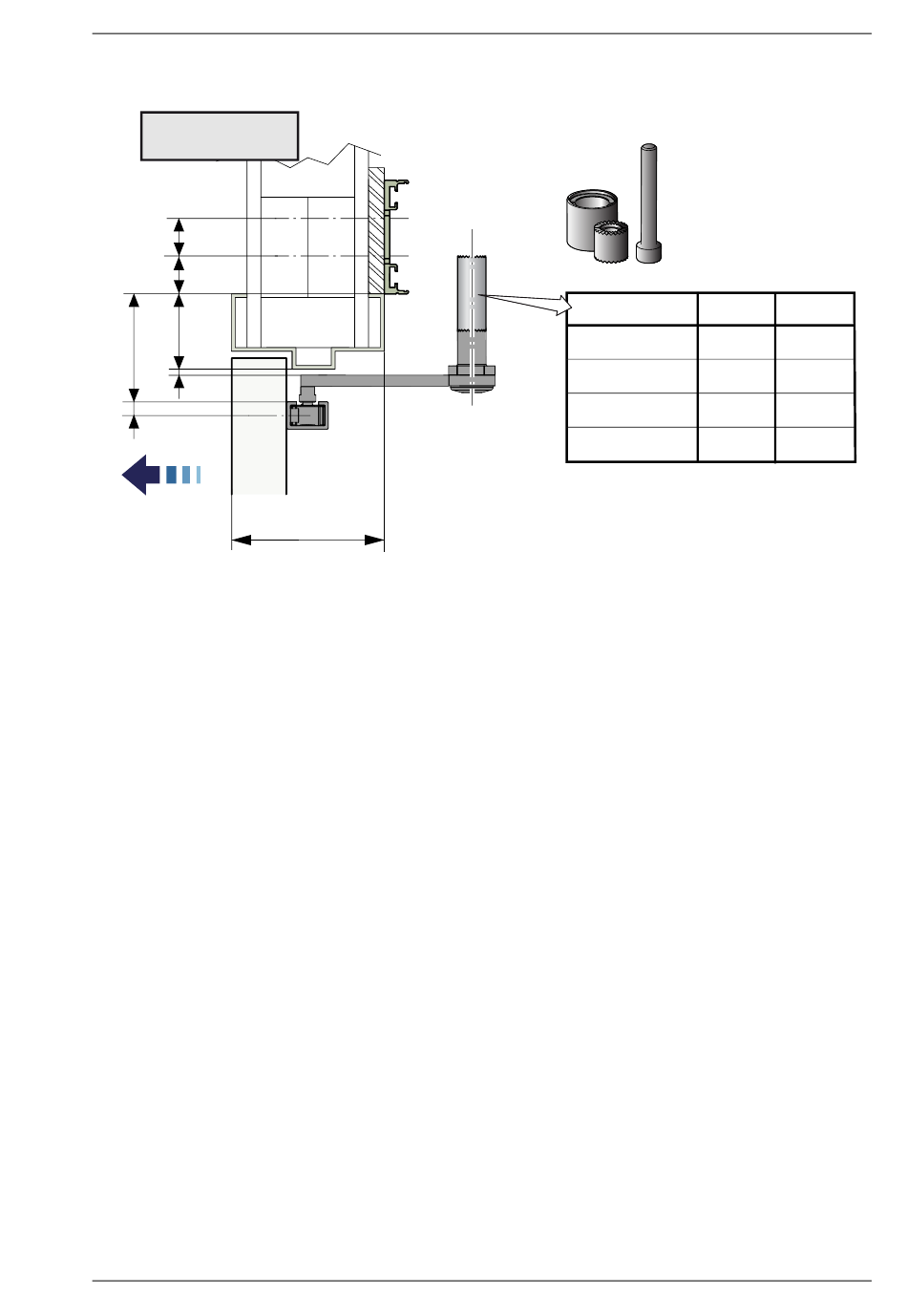

Antrieb mit PUSH Armsystem mit Gleitschiene
PUSH
34
36
X
Z
4-5
10
Montage siehe PULL Armsystem
1009728-de-DE-12.0
MAX. 114
Sturz
auf Seite 53.
Ausgabe vom 2023-10-16
C L
2
_
20
50
70
12 Montage der mechanischen Teile
(mm)
X
Z
2-25
48
25-45
68
45-75
98
75-95
118
61
