Huber K20-cc-NR Betriebsanleitung Seite 6

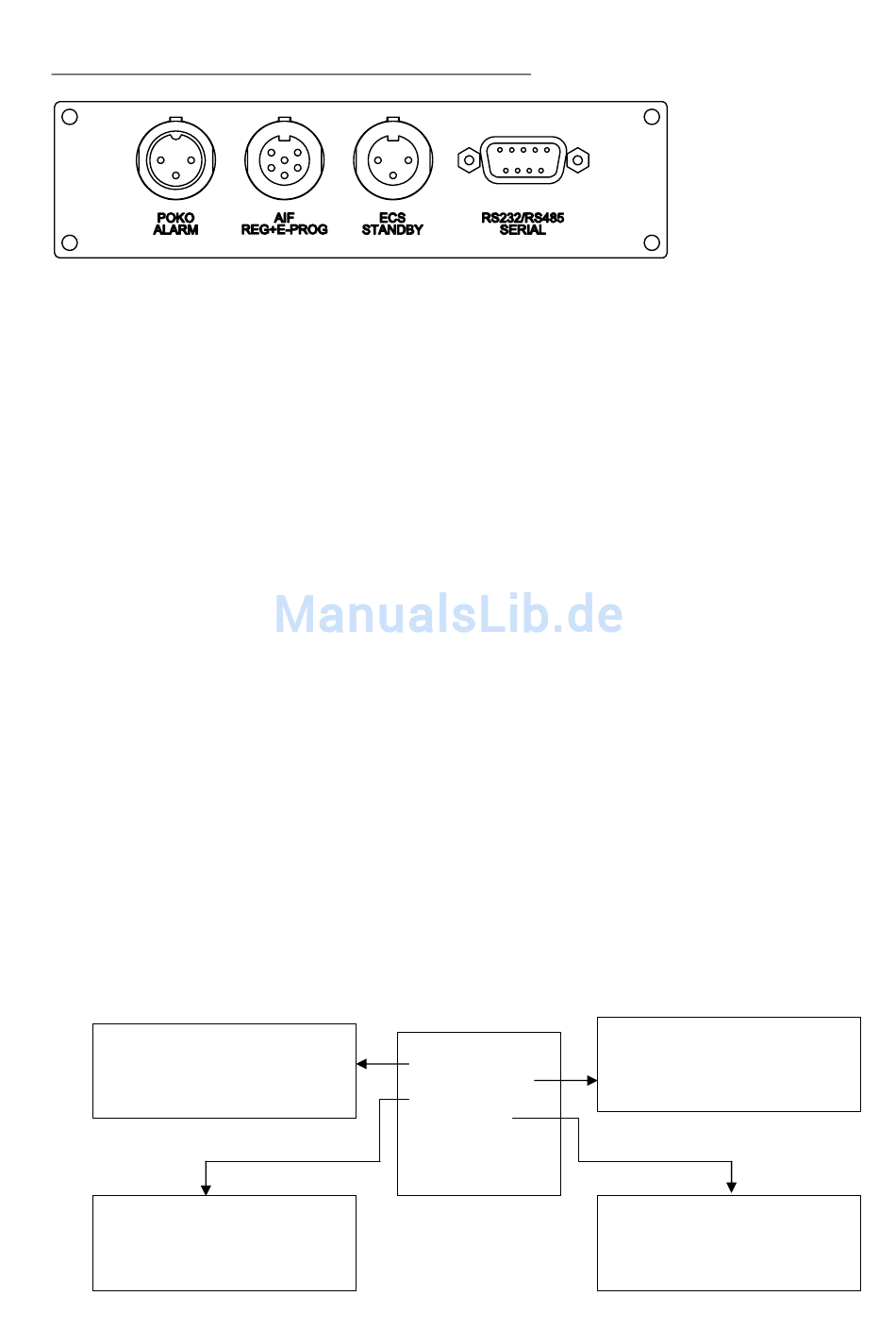

COM.G@TE Belegung und Einstellung (Kurzanleitung)
3
1
2
Stecker POKO (Potentialfreier Kontakt) Alarm
Meldekontakt für externe Überwachung.
Der Anschluss ist als potentialfreier Wechselkontakt ausgeführt.
Schließer zwischen Pin 1 und Pin 2. Öffner zwischen Pin 2 und Pin 3.
Kontaktbelastung: 1A bei 24V DC. Nur geschirmte Leitungen verwenden!
Buchse AIF Reg-E-Prog
Analog-Interface ein Eingangskanal (programmierbar) und 3 Ausgangskanäle.
Pin
1. Stromausgang, T extern
2. Stromausgang, Sollwert
3. GND für analoge Ausgänge
4. Analoger Eingang (programmierbar)
5. Stromausgang, frei programmierbar
6. GND für analogen Eingang
Buchse ECS (External Control Signal) Standby
Freigabesignal ECS (Externes Steuersignal), z.B. zum Starten / Stoppen der Temperierung.
Angeboten werden folgende Varianten:
Pin Signal
1,3 E2
2 E1
Buchse RS232 / RS485 Serial
Beschaltung RS232:
Pin2 RxD Receive Data
Pin3 TxD Transmit Data
Pin5 GND Signal GND
Funktionen in Verbindung mit PLS
Die Einstellungen für das Analog-Interface, das Freigabesignal, den Meldekontakt und die Digitalen Schnittstellen RS232 /
RS485 machen Sie bitte über die Funktionen Analog- Interface, RS232/RS485, ECS Standby, POKO Alarm, die Sie über
das COM.G@TE-Menü erreichen!
Die Standardeinstellungen sind:
Analog-Interface: Analog Eingang AUS und Analog Ausgang AUS
RS232/RS485: RS232 mit Baudrate 9600
ECS Standby: Keine Auswirkung
POKO Alarm: kein Alarm
Hier legen Sie z.B. den
Temperatur/Strombereich fest und
definieren die Stromeingangsgrösse
als Sollwert oder Drehzahl!
Hier legen Sie z.B. fest, ob das
Temperiergerät über einen externen
Schaltkontakt EIN/AUS geschaltet
wird!
6
5
1
6
3 1
4 2
3
2
Signal
0/4-20mA oder 0-10V
0/4-20mA oder 0-10V
GND
0/4-20mA oder 0-10V
0/4-20mA oder 0-10V
GND
Beschaltung RS485
Pin 6
Pin 7
Pin 8
COMG@TE:
Analog-Interface
RS232/RS485
ECS Standby
POKO Alarm
Zurück zum Haupt...
5
1
9 6
A mit 120 Ohm Abschlusswiderstand
A
B
Hier legen Sie z.B. die digitale
Schnittstelle fest, sowie Baudrate
und Geräteadresse bei RS485!
Hier legen Sie z.B. fest, ob das
Temperiergerät im Falle einer
Störung (Alarm) einen
Kontaktzustand meldet!
