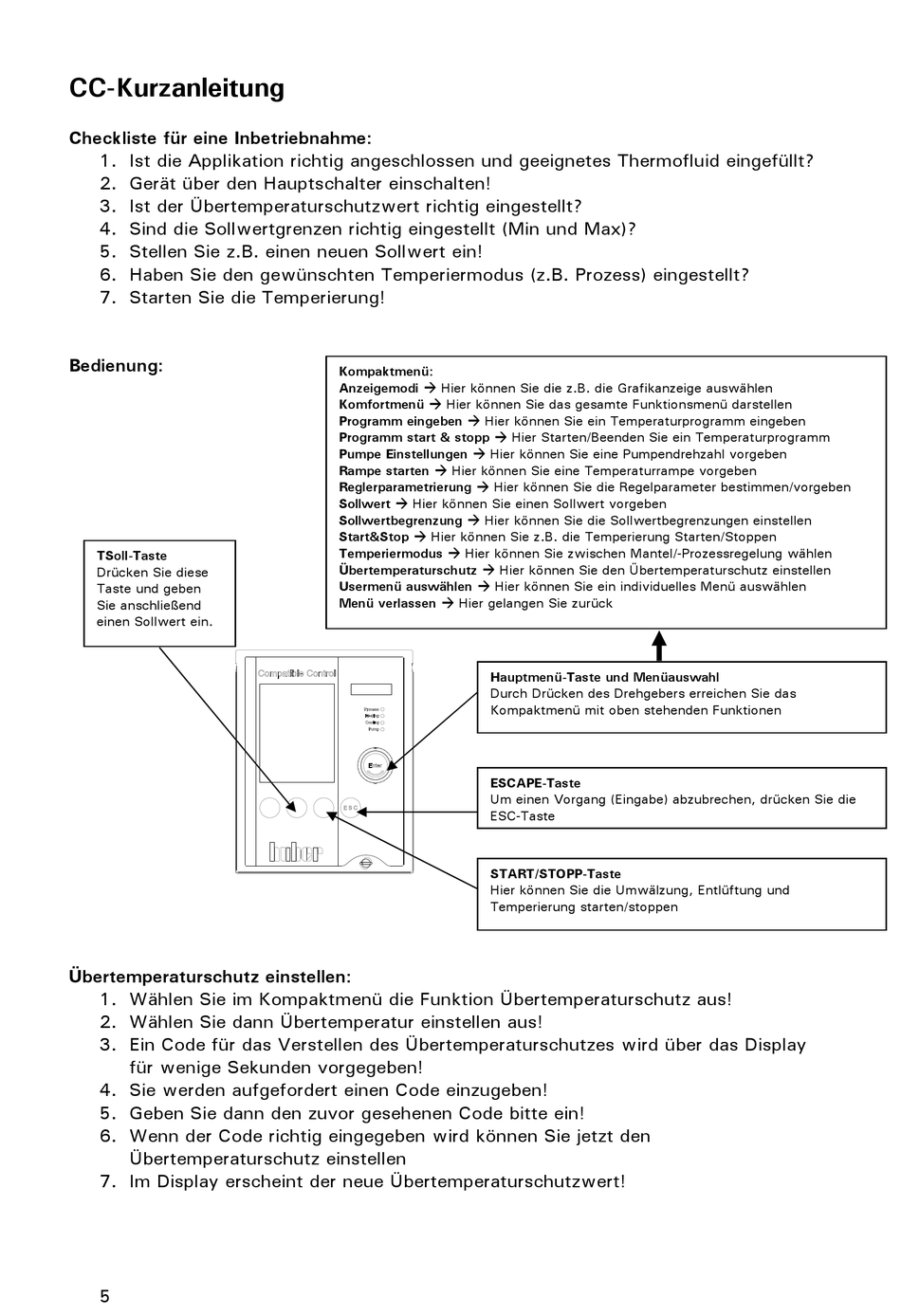

CC-Kurzanleitung

Checkliste für eine Inbetriebnahme:
1. Ist die Applikation richtig angeschlossen und geeignetes Thermofluid eingefüllt?
2. Gerät über den Hauptschalter einschalten!
3. Ist der Übertemperaturschutzwert richtig eingestellt?
4. Sind die Sollwertgrenzen richtig eingestellt (Min und Max)?
5. Stellen Sie z.B. einen neuen Sollwert ein!
6. Haben Sie den gewünschten Temperiermodus (z.B. Prozess) eingestellt?
7. Starten Sie die Temperierung!
Bedienung:
TSoll-Taste
Drücken Sie diese
Taste und geben
Sie anschließend
einen Sollwert ein.
Übertemperaturschutz einstellen:
1. Wählen Sie im Kompaktmenü die Funktion Übertemperaturschutz aus!
2. Wählen Sie dann Übertemperatur einstellen aus!
3. Ein Code für das Verstellen des Übertemperaturschutzes wird über das Display
für wenige Sekunden vorgegeben!
4. Sie werden aufgefordert einen Code einzugeben!
5. Geben Sie dann den zuvor gesehenen Code bitte ein!
6. Wenn der Code richtig eingegeben wird können Sie jetzt den
Übertemperaturschutz einstellen
7. Im Display erscheint der neue Übertemperaturschutzwert!
5
Kompaktmenü:
Anzeigemodi  Hier können Sie die z.B. die Grafikanzeige auswählen
Komfortmenü  Hier können Sie das gesamte Funktionsmenü darstellen
Programm eingeben  Hier können Sie ein Temperaturprogramm eingeben
Programm start & stopp  Hier Starten/Beenden Sie ein Temperaturprogramm
Pumpe Einstellungen  Hier können Sie eine Pumpendrehzahl vorgeben
Rampe starten  Hier können Sie eine Temperaturrampe vorgeben
Reglerparametrierung  Hier können Sie die Regelparameter bestimmen/vorgeben
Sollwert  Hier können Sie einen Sollwert vorgeben
Sollwertbegrenzung  Hier können Sie die Sollwertbegrenzungen einstellen
Start&Stop  Hier können Sie z.B. die Temperierung Starten/Stoppen
Temperiermodus  Hier können Sie zwischen Mantel/-Prozessregelung wählen
Übertemperaturschutz  Hier können Sie den Übertemperaturschutz einstellen
Usermenü auswählen  Hier können Sie ein individuelles Menü auswählen
Menü verlassen  Hier gelangen Sie zurück
Hauptmenü-Taste und Menüauswahl
Durch Drücken des Drehgebers erreichen Sie das
Kompaktmenü mit oben stehenden Funktionen
ESCAPE-Taste
Um einen Vorgang (Eingabe) abzubrechen, drücken Sie die
ESC-Taste
START/STOPP-Taste
Hier können Sie die Umwälzung, Entlüftung und
Temperierung starten/stoppen
