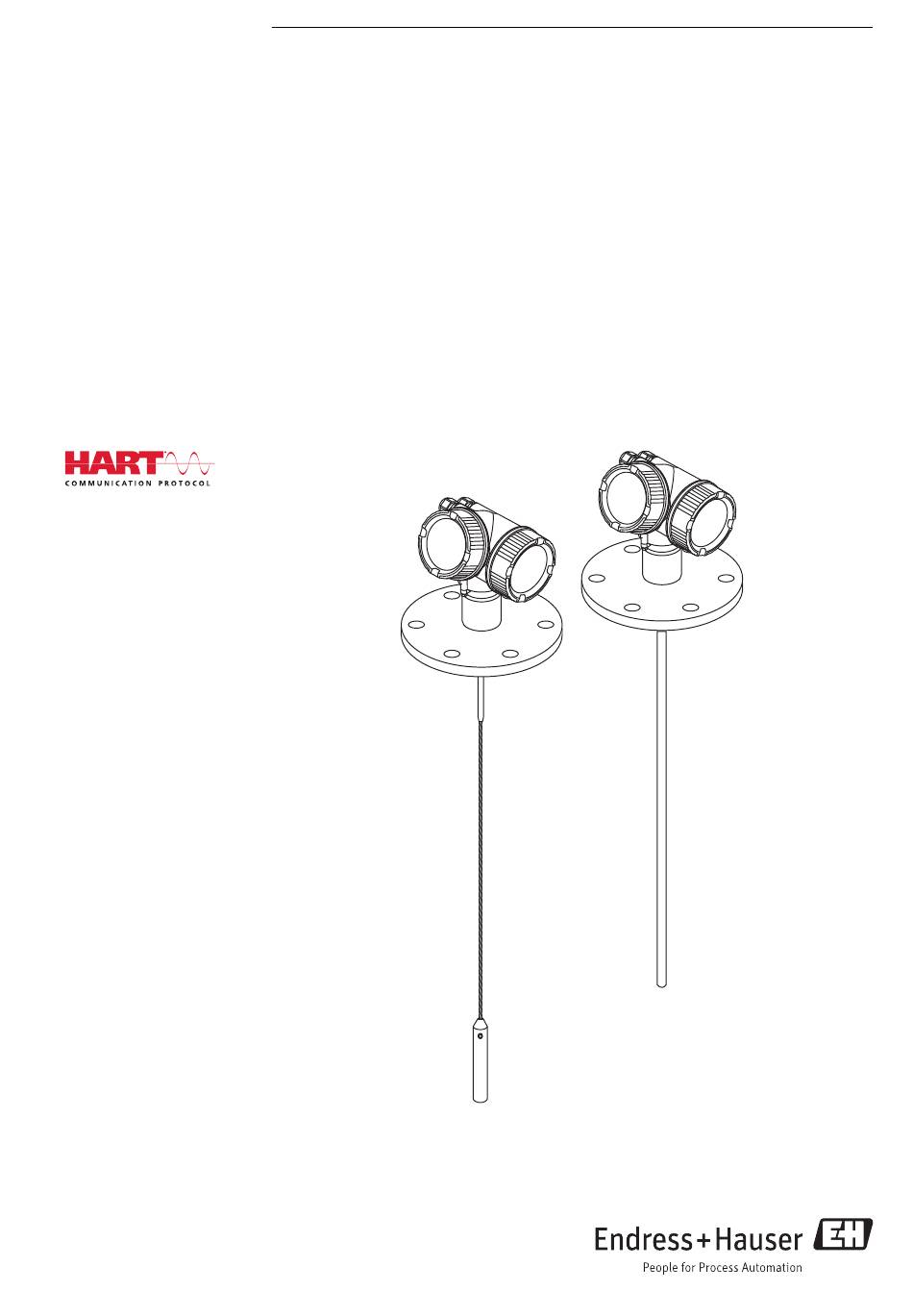

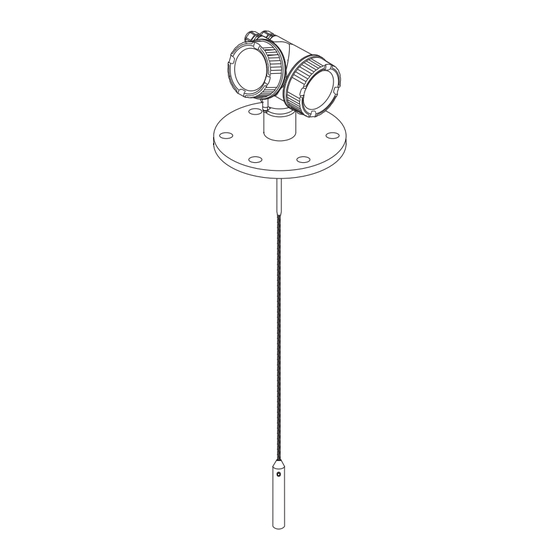

Seite 1 Products Solutions Services BA01004F/00/DE/15.13 71226710 Gültig ab Version 01.02.zz Betriebsanleitung Levelflex FMP56, FMP57 HART Geführtes Füllstand-Radar Füllstandmessung in Schüttgütern...
Seite 3: Inhaltsverzeichnis
Sonde Kürzen ....38 6.2.3 Gerät montieren ....40 Endress+Hauser...
Seite 4 ..... . . 103 14.1.3 Stabverlängerung / Zentrierung ..104 14.1.4 Montagekit, isoliert ... . . 105 Endress+Hauser...
Seite 5: Wichtige Hinweise Zum
Eine Klemme, die geerdet werden muss, bevor andere Anschlüsse hergestellt werden dürfen. A0011199 Äquipotenzialanschluss Ein Anschluss, der mit dem Erdungssystem der Anlage verbunden werden muss: Dies kann z.B. eine Potenzialausgleichsleitung oder ein sternförmiges Erdungssystem sein, je nach nationaler A0011201 bzw. Firmenpraxis. Endress+Hauser...
Seite 6: Werkzeugsymbole
Verweist auf die entsprechende Abbildungsnummer und Seitenzahl. A0011196 Handlungsschritte …  Ergebnis einer Handlungssequenz Hilfe im Problemfall A0013562 1.2.5 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern Handlungsschritte … A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Endress+Hauser...
Seite 7: Symbole Am Gerät
A0011187 Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. A0011188 1.2.6 Symbole am Gerät Symbol Bedeutung Sicherheitshinweis Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. Temperaturbeständigkeit der Anschlusskabel Gibt den Mindestwert für die Temperaturbeständigkeit der Anschlusskabel an. Endress+Hauser...
Seite 8: Ergänzende Dokumentation
Konfigurationen durchführen. Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Endress+Hauser...
Seite 9: Sicherheitshinweise (Xa)
XA00498F XA01130F XA01131F XA00518F XA01132F • FMP57 IEC Ex nA[ia] IIC T6 Ga/Gc • FMP56 XA00497F XA01127F XA01128F XA00517F XA01129F • FMP57 IEC Ex ia IIC T6 Ga/Gb, Ex ia IIIC Da/Db • FMP56 XA00502F XA00502F XA00502F XA00522F - • FMP57 Endress+Hauser...
Seite 10 C: 2-Draht; 4-20mA HART, 4-20mA E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang G: 2-Draht; PROFIBUS PA, Schaltausgang K: 4-Draht 90-253VAC; 4-20mA HART L: 4-Draht 10,4-48VDC; 4-20mA HART Auf dem Typenschild ist angegeben, welche Sicherheitshinweise (XA) für das jewei- lige Gerät relevant sind. Endress+Hauser...
Seite 11 IECEx Ex ic [ia Ga] IIC T6 Gc L oder M IECEx Ex d [ia] IIC T6 Ga/Gb, IECEx Ex ta [ia Db] IIIC Txx°C Da/Db Für Zertifikate, die nicht in dieser Tabelle aufgeführt sind, bleibt die Ex-Kennzeichnung durch das FHX50 unbeeinflusst. Endress+Hauser...
Seite 12: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haupt-...
Seite 13: Arbeitssicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformi- tätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress +Hauser diesen Sachverhalt. Endress+Hauser...
Seite 14: Produktbeschreibung
Produktbeschreibung Levelflex FMP56, FMP57 HART Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP56/FMP57 A0012470  1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Endress+Hauser...
Seite 15: Elektronikgehäuse
Levelflex FMP56, FMP57 HART Produktbeschreibung 3.1.2 Elektronikgehäuse A0012422  2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...
Seite 16: Eingetragene Marken
, VITON ® Eingetragene Marke der Firma DuPont Performance Elastomers L.L.C., Wilmington, USA TEFLON ® Eingetragene Marke der Firma E.I. DuPont de Nemours & Co., Wilmington, USA TRI CLAMP ® Eingetragene Marke der Firma Alfa Laval Inc., Kenosha, USA Endress+Hauser...
Seite 17: Warenannahme Und Produktidenti
• Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingben oder mit der Endress+Hauser Oprations App den 2-D-Matreixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.
Seite 18: Typenschild
Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angege- ben. Eventuell vorhandene weitere Stellen können nicht angezeigt werden. Der gesamte Erweiterte Bestellcode lässt sich aber über das Bedienmenü des Geräts anzei- gen: Parameter Erweiterter Bestellcode 1…3 Endress+Hauser...
Seite 19: Lagerung, Transport
Hebezeuge (Gurte, Ösen, etc.) nicht am Elektronikgehäuse und nicht an der Sonde befestigen, sondern am Prozessanschluss. Dabei auf den Schwerpunkt des Gerätes ach- ten, so dass es nicht unbeabsichtigt verkippen kann. ‣ Sicherheitshinweise, Transportbedingungen für Geräte über 18 kg (39.6 lbs) beachten. A0013920 A0014264 Endress+Hauser...
Seite 20: Montage
– bei Betonwänden: > 500 mm (20 in), ansonsten kann sich der zulässige Messbereich reduzieren. • Abstand (B) von Stabsonden zu Einbauten (3): > 300 mm (12 in) • Abstand (C) des Sondenendes vom Behälterboden: – Seilsonde: > 150 mm (6 in) – Stabsonde: > 10 mm (0,4 in) Endress+Hauser...
Seite 21 Dielektrizitätskonstante wenigstens DK = 1,8 beträgt. Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand las- sen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich. Endress+Hauser...
Seite 22: Montage Bei Beengten Verhältnissen
örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am Elektro- nikgehäuse angebracht werden. Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit der gleichen Seriennummer miteinander verbunden werden. Endress+Hauser...
Seite 23: Hinweise Zur Mechanischen Belastung Der Sonde
• Frei fließendes Schüttgut, also Massenfluss. Für Kernfluss ist eine Berechnung nicht möglich. Im Falle von einstürzenden Wächten können wesentlich höhere Belastungen auftreten. • Die Angabe der Zugkräfte enthält den Sicherheitsfaktor 2 (zusätzlich zu den in DIN 1055 bereits enthaltenen Sicherheitsfaktoren), der die normale Schwankungsbreite bei gut rieselfähigen Schüttgütern ausgleicht. Endress+Hauser...
Seite 24 Polyethylen-Granulat in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurchmesser 6mm (0,24 in) und 4mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft) Silodurchmesser 6 m (20 ft) Silodurchmesser 3 m (10 ft) Endress+Hauser...
Seite 25 Zement in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurch- messer 6mm (0,24 in) und 4mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft) Silodurchmesser 6 m (20 ft) Silodurchmesser 3 m (10 ft) Endress+Hauser...
Seite 26 Montage Levelflex FMP56, FMP57 HART Seitliche Belastbarkeit von Stabsonden Sensor Merkmal 060 Sonde Seitliche Belastbarkeit (Biegefestigkeit) [Nm] FMP57 AE, AF Stab 16mm (0,63") 316L Endress+Hauser...
Seite 27: Hinweise Zum Prozessanschluss
• Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm • Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 x 55 mm Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung beständigen Werkstoff. Endress+Hauser...
Seite 28 Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein. Größere Stutzenhöhen sind in Einzelfällen möglich (siehe Abschnitt "Stabverlängerung/ Zentrierung HMP40 für FMP57"). In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stut- zen ebenfalls isoliert werden. Größere Stutzenhöhen auf Anfrage Endress+Hauser...
Seite 29 Wir liefern dieses Teil getrennt vom Gerät. Bestellen Sie die Son- denlänge bitte entsprechend kürzer. Zentrierscheiben mit kleinem Durchmesser (DN40 und DN50) nur verwenden, wenn sich im Stutzen oberhalb der Scheibe kein starker Ansatz bildet. Der Stutzen darf sich nicht mit Produkt zusetzen. Endress+Hauser...
Seite 30 Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden. A0014199 Stutzenunterkante Ungefähr bündig mit Stutzenunterkante (± 50 mm) Platte Rohr  150 ... 180 mm Stutzendurchmesser Plattenduchtmesser 300 mm (12") 280 mm (11") ≥ 400 mm (16") ≥ 350 mm (14") Endress+Hauser...
Seite 31: Fixierung Der Sonde
• Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des Seilbruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1 m Seillänge) [ 0.12 in/(1 ft Seillänge)]. Zugbelastbarkeit von Seilsonden: (→  23) Endress+Hauser...
Seite 32 HINWEIS Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen. ‣ Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sonden- stab sichergestellt ist. HINWEIS Schweißen kann das Hauptelektronikmodul beschädigen. ‣ Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen. Endress+Hauser...
Seite 33: Besondere Montagesituationen
Metallrohr Stabverlängerung/Zentrierung HMP40 (siehe "Zubehör") Anmerkung zum Einbau mit Stabverlängerung/Zentrierung (Zubehör): Bei starker Staub- entwicklung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Större- flexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress +Hauser. Endress+Hauser...
Seite 34 • Ist ein Einbau von oben nicht möglich, kann der Levelflex auch von der Seite montiert werden. • Seilsonde in diesem Fall immer fixieren (→  31). • Stab- und Koaxsonde bei Überschreiten der Seitenbelastbarkeit (→  26) abstützen. Stabsonden nur am Sondenende fixieren (→  32). Endress+Hauser...
Seite 35 Levelflex mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Pro- zessanschluss. Deswegen: • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen. Endress+Hauser...
Seite 36 Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen. A0014653  10 Prozessanschluss mit Gewinde - FMP56, FMP57 Behälterisolation Kompaktgerät Sensor abgesetzt (Merkmal 600) mm (in) A0014654  11 Prozessanschluss mit Flansch - FMP57 Behälterisolation Kompaktgerät Sensor abgesetzt (Merkmal 600) Endress+Hauser...
Seite 37: Messgerät Montieren
• Zum Kürzen von Stab- oder Koax-Sonden: Säge • Zum Kürzen von Seilsonden: – Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw. SW4 (für 6-mm-Seile) – Säge oder Bolzenschneider • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm Endress+Hauser...
Seite 38: Sonde Kürzen
Kürzen von Stabsonden Stabsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslauf- konus kleiner ist als 10 mm (0,4 in). Zum Kürzen die Stabsonde am unteren Ende absägen. Stabsonden von FMP52 können wegen ihrer Beschichtung nicht gekürzt werden. Endress+Hauser...
Seite 39 4. An der zu kürzenden Stelle das Seil mit Klebeband umwickeln, um es gegen Aufsplei- ßen zu sichern. 5. Das Seil rechtwinklig absägen oder mit Bolzenschneider abschneiden. 6. Das Seil in das Gewicht vollständig einführen. 7. Gewindestifte wieder einschrauben. Wegen der klemmenden Beschichtung der Gewindestifte ist kein Sicherungslack erforderlich. Endress+Hauser...
Seite 40: Gerät Montieren
– Gewinde 1-1/2": 140 Nm • Beim Einbau in Metallbehälter auf guten metallischen Kontakt zwischen Prozessan- schluss und Behälter achten. Geräte mit Flansch montieren Bei Montage mit Dichtung unlackierte Metallschrauben verwenden, um einen guten elek- trischen Kontakt zwischen Prozess- und Sondenflansch zu ermöglichen. Endress+Hauser...
Seite 41 Montage der Seilsonde auch im teilbefüllten Silo möglich. In diesem Fall nach der Montage, falls möglich eine Sichtkontrolle durchführen: Es dürfen keine Knoten beim Entleeren des Silos entstehen. Eine genaue Messung ist erst nach gesamter Ausstre- ckung des Sondenseils möglich. Endress+Hauser...
Seite 42: Montage Der Version "Sensor Abgesetzt
Bei starker Vibration kann zusätzlich ein Sicherungslack an den Steckverbindern ver- wendet werden, z.B. Loctite 243. Montage des Elektronikgehäuses 122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) mm (inch) A0014793  12 Montage des Elektronikgehäuses mit dem Montagehalter Wandmontage Mastmontage Endress+Hauser...
Seite 43 = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794  13 Anschließen des Verbindungskabels. Es gibt folgende Möglichkeiten: Gewinkelter Stecker an der Sonde Gewinkelter Stecker am Elektronikgehäuse Länge Verbindungskabel nach Bestellung Endress+Hauser...
Seite 44: Messumformergehäuse Drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumformergehäuse drehen: max. 350° 8 mm 8 mm A0013713 1. Befestigungsschraube mit Gabelschlüssel lösen. 2. Gehäuse in die gewünschte Richtung drehen. 3. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). Endress+Hauser...
Seite 45: Anzeigemodul Drehen
4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45° in jede Richtung. 5. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle- gen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet. 6. Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben. 7. Sicherungskralle mit Innensechskantschlüssel anziehen (Drehmoment: 2,5 Nm). Endress+Hauser...
Seite 46: Montagekontrolle
Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? Sind Befestigungsschraube und Sicherungskralle fest angezogen? Endress+Hauser...
Seite 47: Elektrischer Anschluss
Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Anschluss 4-20 mA HART passiv: Klemmen 1 und 2 Überspannungsschutz-Modul Anschlussklemme für Potenzialausgleichsleitung Kabeleinführung Endress+Hauser...
Seite 48 Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten Kabelschirm; Kabelspezifikation beachten Anschluss 4-20mA HART (passiv): Klemmen 1 und 2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4 Anschlussklemme für Potenzialausgleichsleitung Kabeleinführung für 4-20mA HART Kabeleinführung für Schaltausgang Überspannungsschutz-Modul Endress+Hauser...
Seite 49 Anschluss für Stromausgang 2: Klemmen 3 und 4 Anschlussklemme für Potenzialausgleichsleitung Kabeleinführung für Stromausgang 1 Kabeleinführung für Stromausgang 2 Diese Variante ist auch für den einkanaligen Betrieb geeignet. In diesem Fall Strom- ausgang 1 (Klemmen 1 und 2) verwenden. Endress+Hauser...
Seite 50 über den Prozessanschluss (Flansch oder Einschraub- stück) oder über die externe Erdungsklemme erfolgen. Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen (IEC/ EN61010). Endress+Hauser...
Seite 51 über den Prozessanschluss (Flansch oder Einschraub- stück) oder über die externe Erdungsklemme erfolgen. Es ist ein Netzschalter für das Gerät leicht erreichbar in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvorrichtung für das Gerät zu kennzeichnen (IEC/ EN61010). Endress+Hauser...
Seite 52 • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Hut- schienenträger UMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC- RSC-12DC/21 Für eine optimale Störfestigkeit empfehlen wir die Beschaltung mit einem externen Widerstand (Innenwidrstand des Relais bzw. Pull-up-Widerstand) von < 1 000 Ω. Endress+Hauser...
Seite 53: Kabelspezifikation
+20 K verwen- den. HART • Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend. • Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungs- konzept der Anlage beachten. • Für 4-Draht-Geräte: Für die Versorgungsleitung ist normales Installationskabel ausrei- chend. Endress+Hauser...
Seite 54: Gerätestecker
Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8" Bedeutung Signal - Signal + nicht belegt Schirm A0011176 Endress+Hauser...
Seite 55: Versorgungsspannung
• Ex ia + Ex d(ia) / IS + XP U 0 [V] A0019136 Merkmal 020 der Produktstruktur Merkmal 010 der Produktstruktur Bei Umgebungstemperaturen T ≤ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 14 V erforder- lich. Endress+Hauser...
Seite 56 ≤ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 16 V erforder- lich. Integrierter Verpolschutz Zulässige Restwelligkeit < 1 V bei f = 0 ... 100 Hz Zulässige Restwelligkeit < 10 mV bei f = 100 ... 10000 Hz Endress+Hauser...
Seite 57 Levelflex FMP56, FMP57 HART Elektrischer Anschluss 4-Draht, 4-20mA HART, aktiv "Hilfsenergie; Ausgang" Klemmenspannung U Maximale Bürde R K: 4-Draht 90-253VAC; 4-20mA HART 90…253 V (50…60 Hz), Überspannungs- 500 Ω kategorie II L: 4-Draht 10,4-48VDC; 4-20mA HART 10,4…48 V Merkmal 020 der Produktstruktur Endress+Hauser...
Seite 58: Überspannungsschutz
Kapazität bei 1 MHz < 1,5 pF Nennableitstoßstrom (8/20 μs) 10 kA Externer Überspannungsschutz Als externer Überspannungsschutz eignen sich zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Endress+Hauser...
Seite 59: Messgerät Anschließen
2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. 4. Kabelmantel entfernen. 5. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. 6. Kabelverschraubungen fest anziehen. Endress+Hauser...
Seite 60 A0013837 Kabel gemäß Klemmenbelegung anschließen (→  47). 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbinden. 9. Deckel des Anschlussraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet; dann festziehen. Endress+Hauser...
Seite 61: Steckbare Federkraftklemmen
Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das Kabe- lende aus der Klemme ziehen. ≤ 3 (0.12) mm (in) A0013661 Endress+Hauser...
Seite 62: Anschlusskontrolle
Ist die Klemmenbelegung korrekt (→  47)? Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt (→  47)? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul? Sind alle Gehäusedeckel montiert und fest angezogen? Ist die Sicherungskralle fest angezogen? Endress+Hauser...
Seite 63: Bedienmöglichkeiten
Bedienung mit abgesetztem Anzeige- und Bedienmodul FHX50 A0013137  21 Bedienmöglichkeiten über FHX50 Gehäuse des abgesetzten Anzeige- und Bedienmoduls FHX50 Anzeige- und Bedienmodul SD02, Drucktasten; Deckel muss zur Bedienung geöffnet werden Anzeige- und Bedienmodul SD03, optische Tasten; Bedienung durch das Deckelglas möglich Endress+Hauser...
Seite 64: Fernbedienung
Computer mit Bedientool (z.B. FieldCare, AMS Device Manager, SIMATIC PDM) Commubox FXA191 (RS232) oder FXA195 (USB) Field Xpert SFX350/SFX370 VIATOR Bluetooth-Modem mit Anschlusskabel Messumformer Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool "FieldCare" Endress+Hauser...
Seite 65: Aufbau Und Funktionsweise Des Bedienmenüs
Bei Bedienung über Bedientools (z.B. FieldCare) befindet sich Parameter "Language" unter "Setup → Erwei- tertes Setup → Anzeige" nur vorhanden bei Bedienung über Vor-Ort-Anzeige Bei Aufruf von Menü "Experte" wird immer ein Freigabecode abgefragt. Falls kein kundenspzifischer Frei- gabecode definiert wurde, ist "0000" einzugeben. Endress+Hauser...
Seite 66: Anwenderrollen Und Ihre Zugriffsrechte
  Bei Eingabe eines falschen Freigabecodes erhält der Anwender die Zugriffsrechte der Rolle Bediener. Mit welcher Anwenderrolle der Benutzer aktuell angemeldet ist, zeigt Parameter Zugriffsrechte Anzeige (bei Bedienung über Vor-Ort-Anzeige) bzw. Parameter Zugriffsrechte Bediensoftware (bei Bedienung über Bedientool). Endress+Hauser...
Seite 67: Schreibschutz Via Freigabecode
Gerät die schreibgeschützten Parameter nach 60 s automatisch. • Ist der Schreibzugriff via Freigabecode aktiviert, kann er auch nur über diesen wie- der deaktiviert werden (→  68). • In den Dokumenten "Beschreibung Geräteparameter" ist jeder schreibgeschützte Parameter mit dem -Symbol gekennzeichnet. Endress+Hauser...
Seite 68: Schreibschutz Aufheben Via Freigabecode
 Die Schreibschutzfunktion ist deaktiviert. Parameter können ohne Eingabe eines Freigabecodes geändert werden. Über Bedientool (z.B. FieldCare) 1. Navigieren zu: Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren 2. 0000 eingeben.  Die Schreibschutzfunktion ist deaktiviert. Parameter können ohne Eingabe eines Freigabecodes geändert werden. Endress+Hauser...
Seite 69: Schreibschutz Via Verriegelungsschalter
Navigieransicht vor den Parametern verschwindet das -Symbol. 5. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle- gen und das Anzeigemodul in der gewünschten Richtung auf den Elektronikraum stecken, bis es einrastet. 6. Elektronikraumdeckel zuschrauben und Sicherungskralle fest anziehen. Endress+Hauser...
Seite 70: Tastenverriegelung Ein- Und Ausschalten
Meldung Tastensperre ein. Tastenverriegelung ausschalten 1. Die Tastenverriegelung ist eingeschaltet. Die Taste  länger als 2 Sekunden drücken.  Ein Kontextmenü wird aufgerufen. 2. Im Kontextmenü die Auswahl Tastensperre aus wählen.  Die Tastenverriegelung ist ausgeschaltet. Endress+Hauser...
Seite 71: Anzeige- Und Bedienmodul
2.5 Einheit für Messwert 2 2.6 Messwertsymbole für Messwert 2 Parameterdarstellung (hier: Parameter mit Auswahlliste) 3.1 Kopfzeile mit Parametername und Fehlersymbol (falls ein Fehler vorliegt) 3.2 Auswahlliste;  bezeichnet den aktuellen Parameterwert. Eingabematrix für Zahlen Eingabematrix für Text, Zahlen und Sonderzeichen Endress+Hauser...
Seite 72 Symbol Bedeutung Anzeigeparameter Der angezeigte Parameter dient nur der Anzeige und kann nicht editiert werden. A0011978 Gerät verriegelt • Vor einem Parameter-Namen: Das Gerät ist hardware- und/oder softwareverriegelt. • In der Kopfzeile der Messwertanzeige: Das Gerät ist hardwareverriegelt. A0011979 Endress+Hauser...
Seite 73 Messkanal 1 A0012000 Messkanal 2 A0012107 Status des Messwerts Status "Alarm" Die Messung wird unterbrochen. Der Ausgang nimmt den definierten Alarmzustand an. Es wird eine Diagnosemeldung generiert. A0012102 Status "Warnung" Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. A0012103 Endress+Hauser...
Seite 74: Bedienelemente
Schließt den Text- oder Zahleneditor ohne Änderungen zu übernehmen. Minus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Verringert den Kontrast (heller einstellen). A0013953 Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken und gedrückt halten) Erhöht den Kontrast (dunkler einstellen). A0013954 Minus/Plus/Enter-Tastenkombination (Tasten gleichzeitig drücken) Bei Messwertanzeige Schaltet die Tastenverriegelung ein oder aus. A0013955 Endress+Hauser...
Seite 75: Zahlen Und Text Eingeben
– A0016620 Bestätigt Auswahl. A0013985 Verschiebt die Eingabeposition um eine Stelle nach links. A0016621 Beendet Eingabe ohne die Änderungen zu übernehmen. A0013986 Löscht alle eingegebenen Zeichen. A0014040 Texteditor Symbol Bedeutung Auswahl der Buchstaben von A...Z ABC _ … A0013997 Endress+Hauser...
Seite 76 Löscht alle eingegebenen Zeichen. A0014040 Textkorrektur unter Symbol Bedeutung Löscht alle eingegebenen Zeichen. A0013989 Verschiebt die Eingabeposition um eine Stelle nach rechts. A0013991 Verschiebt die Eingabeposition um eine Stelle nach links. A0013990 Löscht ein Zeichen links neben der Eingabeposition. A0013988 Endress+Hauser...
Seite 77: Kontextmenü Aufrufen
2. Gleichzeitig  +  drücken.  Das Kontextmenü wird geschlossen und die Betriebsanzeige erscheint. Menü aufrufen via Kontextmenü 1. Kontextmenü öffnen. 2. Mit  zum gewünschten Menü navigieren. 3. Mit  die Auswahl bestätigen.  Das gewählte Menü öffnet sich. Endress+Hauser...
Seite 78: Hüllkurvendarstellung Auf Dem Anzeige- Und Bedienmodul
Levelflex FMP56, FMP57 HART 8.3.5 Hüllkurvendarstellung auf dem Anzeige- und Bedienmodul Zur Bewertung des Messsignals lässt sich die Hüllkurve und - falls eine Ausblendung auf- genommen wurde - die Ausblendungskurve auf dem Anzeige- und Bedienmodul darstel- len: (2s) A0014277 Endress+Hauser...
Seite 79: Systemingetration Über Hart-Protokoll
Erster Messwert (PV) Füllstand linearisiert Zweiter Messwert (SV) Ungefilterte Distanz Dritter Messwert (TV) Absolute Echoamplitude Vierter Messwert (QV) Relative Echoamplitude Die Zuordnung der Messwerte zu den Gerätevariablen lässt sich in folgendem Unter- menü ändern: Experte → Kommunikation → Ausgang Endress+Hauser...
Seite 80: Inbetriebnahme
X X X X X X X 20.50 Main menu 0104-1 Language English Operation Setup Language 0104-1 English Ã Deutsch Español Français Language 0104-1 Ã English Deutsch Español Français Hauptmenü 0104-1 Sprache Deutsch Betrieb Setup A0013996  24 Am Beispiel der Vor-Ort-Anzeige Endress+Hauser...
Seite 81: Füllstandmessung Konfigurieren
 Anzeige der Signalqualität des ausgewerteten Füllstandechos. 9. Bei Bedienung über Vor-Ort-Anzeige: Navigieren zu: Menü "Setup" → Ausblendung → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten. 10. Bei Bedienung über Bedientool: Endress+Hauser...
Seite 82 Inbetriebnahme (über Bedienmenü) Levelflex FMP56, FMP57 HART Navigieren zu: Menü "Setup" → Bestätigung Distanz  Angezeigte Distanz mit tatsächlichem Wert vergleichen, um gegebenenfalls die Aufnahme einer Störechoausblendungskurve zu starten. Endress+Hauser...
Seite 83: Referenzhüllkurve Aufnehmen
Zur Aufnahme der Hüllkurve dient der Parameter Sicherung Referenzkurve. Navigationspfad im Menü Menü "Experte" → Diagnose → Hüllkurvendiagnose → Sicherung Referenzkurve Bedeutung der Optionen • Nein Kein Aktion • Ja Die aktuelle Hüllkurve wird als Referenzkurve gesichert. Endress+Hauser...
Seite 84: Vor-Ort-Anzeige Konfigurieren
1. Anzeigewert Füllstand linearisiert Füllstand linearisiert 2. Anzeigewert Distanz Distanz 3. Anzeigewert Stromausgang 1 Stromausgang 1 4. Anzeigewert Keine Stromausgang 2 10.5.2 Anpassung der Vor-Ort-Anzeige Die Vor-Ort-Anzeige kann in folgendem Untermenü angepasst werden: Setup → Erweitertes Setup → Anzeige Endress+Hauser...
Seite 85: Stromausgänge Konfigurieren
Geräte mit zwei Stromausgängen 10.6.2 Anpassung der Stromausgänge Die Stromausgänge können in folgenden Untermenüs angepasst werden: Grundeinstellungen Setup → Erweitertes Setup → Stromausgang 1…2 Erweiterte Einstellungen Experte → Ausgang 1…2 → Stromausgang 1…2 Siehe "Beschreibung der Geräteparameter" GP01000F Endress+Hauser...
Seite 86: Konfiguration Verwalten
Gerätefunktionen nicht mehr vorhanden sein. Auch durch einen Reset auf Aus- lieferungszustand kann der ursprüngliche Zustand in einigen Fällen nicht wiederhergestellt werden (→  169). Um die Konfiguration auf ein anderes Gerät zu übertragen, sollte immer die Option Duplizieren verwendet werden. Endress+Hauser...
Seite 87: Einstellungen Schützen Vor Unerlaubtem Zugriff
Levelflex FMP56, FMP57 HART Inbetriebnahme (über Bedienmenü) 10.8 Einstellungen schützen vor unerlaubtem Zugriff Die Einstellungen können auf zwei Arten vor unerlaubtem Zugriff geschützt werden: • Verriegelung über Parameter (Software-Verriegelung) (→  67) • Verriegelung über Schreibschutzschalter (Hardware-Verriegelung) (→  69) Endress+Hauser...
Seite 88: Diagnose Und Störungsbehebung
Wahlschalter der Commubox auf "HART" gestellt. stellen. Kommunikation über CDI- Falsche Einstellung der COM- Einstellung der COM-Schnittstelle am Schnittstelle funktioniert Schnittstelle am Computer. Computer überprüfen und gegebenen- nicht. falls korrigieren. Gerät misst falsch. Parametrierfehler. Parametrierung prüfen und korrigieren (s.u.). Endress+Hauser...
Seite 89: Parametrierfehler
(→  148)). • Bei leerem Tank Ausblendung über die gesamte Sondenlänge durchfüh- ren (Parameter Bestätigung Distanz (→  123)). Falsche Steigung des Füll- Behältereigenschaft falsch einge- Parameter Behältertyp (→  119) stands über den gesamten stellt. korrekt einstellen. Messbereich Endress+Hauser...
Seite 90: Diagnoseinformation Auf Vor-Ort-Anzeige
Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. A0013957 Statussymbole (Symbol für Ereignisverhalten) Status "Alarm" Die Messung wird unterbrochen. Die Signalausgänge nehmen den definierten Alarmzu- stand an. Es wird eine Diagnosemeldung generiert. A0013961 Status "Warnung" Das Gerät misst weiter. Es wird eine Diagnosemeldung generiert. A0013962 Endress+Hauser...
Seite 91 • Auf der Vor-Ort-Anzeige: in Untermenü Ereignis-Logbuch (→  175) • In FieldCare: über die Funktion "Event List / HistoROM Bedienelemente Bedienfunktionen im Menü, Untermenü Plus-Taste Öffnet die Meldung zu den Behebungsmaßnahmen. A0013970 Enter-Taste Öffnet das Bedienmenü. A0013952 Endress+Hauser...
Seite 92: Behebungsmaßnahmen Aufrufen
Der Anwender befindet sich im Menü Diagnose auf einem Diagnoseereignis-Eintrag: z.B in Diagnoseliste oder in Letzte Diagnose. 1.  drücken.  Die Meldung zu den Behebungsmaßnahmen des ausgewählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. Endress+Hauser...
Seite 93: Diagnoseereignis Im Bedientool
Priorität angezeigt. Navigationspfad Menü "Diagnose" → Diagnoseliste Behebungsmaßnahmen aufrufen und schließen 1.  drücken.  Die Meldung zu den Behebungsmaßnahmen des ausgwählten Diagnoseereignis- ses öffnet sich. 2. Gleichzeitig  +  drücken.  Die Meldung zu den Behebungsmaßnahmen wird geschlossen. Endress+Hauser...
Seite 94: Liste Der Diagnoseereignisse
1. Gerät neu starten Alarm 2. Service kontaktieren Speicherinhalt 1. Daten übertragen oder Gerät rück- Alarm setzen 2. Service kontaktieren Elektronikfehler 1. Daten übertragen oder Gerät rück- Alarm setzen 2. Service kontaktieren Elektronikfehler Wartungsbedarf! Warning 1. Gerät nicht rücksetzen 2. Service kontaktieren Endress+Hauser...
Seite 95 In Sicherheitsdi- 1. Füllstand prüfen Alarm stanz 2. Sicherheitsdistanz prüfen 3. Selbsthaltung zurücksetzen In Blockdistanz Reduzierte Genauigkeit Warning Füllstand prüfen Füllstandsbereich Reduzierte Genauigkeit Warning Füllstand an Prozessanschluss Erweiterte Diagnose Führen Sie Ihre Wartungsmaßnahme Warning 1…2 aufgetreten Diagnoseverhalten ist änderbar. Endress+Hauser...
Seite 96: Ereignis-Logbuch
• Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) • Wartungsbedarf (M) • Information Dieses Untermenü existiert nur bei Bedienung über Vor-Ort-Anzeige. Bei Bedienung über FieldCare kann die Ereignisliste über die FieldCare- Funktion "Event List / HistoROM" angezeigt werden. Endress+Hauser...
Seite 97: Liste Der Informationsereignisse
I1185 Gerät in Anzeige gesichert I1186 Gerät mit Anzeige wiederhergestellt I1187 Messstelle kopiert über Anzeige I1188 Displaydaten gelöscht I1189 Gerätesicherung verglichen I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Fieldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert Endress+Hauser...
Seite 98: Firmware-Historie
• GP01000F/00/DE/13.11 • TI01004F/00/DE/13.11 lerkorrekturen • BA01004F/00/DE/14.12 • TI01004F/00/DE/14.12 • zusätzliche Sprachen • TI01004F/00/DE/15.12 02.2014 01.02.zz • Unterstützung Anzeige BA01004F/00/DE/15.13 GP01000F/00/DE/14.13 TI01004F/00/DE/16.13 SD03 • zusätzliche Sprachen • HistoROM-Funktion erweitert • Funktionsblock "Erwei- terte Diagnose" integriert • Optimierungen und Feh- lerkorrekturen Endress+Hauser...
Seite 99: Wartung
Levelflex FMP56, FMP57 HART Wartung Wartung Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 12.1 Außenreinigung Bei der Außenreinigung ist darauf zu achten, dass das verwendete Reinigungsmittel die Gehäuseoberfläche und die Dichtungen nicht angreift. Endress+Hauser...
Seite 100: Reparatur
Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst.
Seite 101: Ersatzteile
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress...
Seite 102: Zubehör
255.1 (10) mm (in) A0015472 37,8 mm (1,49 in) 54 mm (2,13 in) Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Pro- duktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutz- haube"). Alternativ ist sie als Zubehör erhältlich; Bestellnummer 71132889. Endress+Hauser...
Seite 103: Häuse
122 (4.8) 140 (5.5) 175 (6.9) 158 (6.2) mm (inch) A0014793 Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten. Er kann aber auch separat als Zubehör bestellt werden (Bestellnummer: 71102216). Endress+Hauser...
Seite 104: Stabverlängerung / Zentrierung
DN80 / 3", InnenD. = 76-78mm, PPS DN100 / 4", InnenD. = 100-110mm, PPS DN150 / 6", InnenD. = 152-164mm, PPS DN200 / 8", InnenD. = 210-215mm, PPS DN250 / 10", InnenD. = 253-269mm, PPS Sonderausführung; TSP-Nr. zu spez. Endress+Hauser...
Seite 105: Montagekit, Isoliert
Wegen der Gefahr elektrostatischer Aufladung ist die Isolierhülse nicht für den Einsatz im explosionsgefährdeten Bereich geeignet! Hier ist die Sonde zuverlässig geerdet zu befestigen. Das Montagekit kann auch direkt mit dem Gerät bestellt werden (Produkt- struktur Levelflex, Merkmal 620 "Zubehör beigelegt", Ausprägung PG "Monta- gekit, isoliert, Seil"). Endress+Hauser...
Seite 106: Abgesetzte Anzeige Fhx50
Posiiton 4 "Anzeige, Bedienung" die Option L oder M ("Vorbereitet für FHX50") aufgeführt ist. Beachten Sie zusätzlich die Sicherheitshinweise (XA) des FHX50. Kein Nachrüsten bei Transmittern mit: • Zulassung für den Einsatz in Bereichen mit brennbaren Stäuben (Staub-Ex-Zulassung) • Zündschutzart Ex nA Für Einzelheiten siehe Dokument SD01007F. Endress+Hauser...
Seite 107: Überspannungsschutz
Abhängig von der Zulassung des Transmitters kann die Verwendung des OVP-Moduls eingeschränkt sein. Ein Gerät darf nur dann mit dem OVP-Modul nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Optionale Spezifikationen die Option NA (Überspannungsschutz) aufgeführt ist. Für Einzelheiten siehe SD01090F. Endress+Hauser...
Seite 108: Kommunikationsspezifisches Zubehör
HART stelle. Für Einzelheiten: Dokument "Technische Information" TI00404F Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Für Einzelheiten: Dokument "Technische Information" TI00405C Zubehör Beschreibung HART Loop Converter...
Seite 109: Servicespezifisches Zubehör
Servicespezifisches Zubehör Zubehör Beschreibung FieldCare FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelligenten Feldeinrichtungen in Ihrer Anlage konfigurieren und unterstützt Sie bei deren Verwaltung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 110: Bedienmenü
Füllstandeinheit (→  131) Blockdistanz(→  132) Füllstandkorrektur(→  132) Setup → Erweitertes Setup → Linearisierung (→  134) Linearisierungsart (→  134) Einheit nach Linearisierung (→  135) Freitext (→  136) Maximaler Wert (→  137) Durchmesser (→  137) Endress+Hauser...
Seite 111 Fehlerstrom (→  152) Ausgangsstrom 1…2 (→  153) Setup → Erweitertes Setup → Schaltausgang (→  154) Funktion Schaltausgang (→  154) Zuordnung Status (→  154) Zuordnung Grenzwert (→  155) Zuordnung Diagnoseverhalten (→  155) Einschaltpunkt (→  156) Endress+Hauser...
Seite 112 Setup → Erweitertes Setup → Administration → Freigabecode definieren (→  171) Freigabecode definieren (→  171) Freigabecode bestätigen (→  171) Diagnose (→  172) Aktuelle Diagnose (→  172) Letzte Diagnose (→  172) Betriebszeit ab Neustart (→  173) Betriebszeit (→  166) Endress+Hauser...
Seite 113 Diagnose → Simulation (→  184) Zuordnung Prozeßgrösse (→  184) Wert Prozessgröße (→  184) Simulation Stromausgang (→  184) Wert Stromausgang (→  185) Simulation Schaltausgang (→  185) Schaltzustand (→  185) Simulation Gerätealarm (→  186) Endress+Hauser...
Seite 114 Bedienmenü Levelflex FMP56, FMP57 HART Diagnose → Gerätetest (→  187) Start Gerätetest (→  187) Ergebnis Gerätetest (→  187) Letzter Test (→  187) Füllstandsignal (→  188) Einkopplungssignal (→  188) Experte siehe GP01000F (HART) Endress+Hauser...
Seite 115: Übersicht Bedienmenü
Freitext (→  136) Füllstand linearisiert (→  136) Maximaler Wert (→  137) Durchmesser (→  137) Zwischenhöhe (→  137) Tabellenmodus (→  138) Tabellen Nummer (→  139) Füllstand(→  139) (manuell) Füllstand(→  140) (halbautomatisch) Endress+Hauser...
Seite 116 Zuordnung Grenzwert (→  155) Zuordnung Diagnoseverhalten (→  155) Einschaltpunkt (→  156) Einschaltverzögerung (→  157) Ausschaltpunkt (→  157) Ausschaltverzögerung (→  158) Fehlerverhalten (→  158) Schaltzustand (→  158) Invertiertes Ausgangssignal (→  158) Endress+Hauser...
Seite 117 Betriebszeit ab Neustart (→  173) Betriebszeit (→  166) Diagnose → Diagnoseliste (→  174) Diagnose 1…5 (→  174) Zeitstempel 1…5 (→  174) Diagnose → Geräteinformation (→  176) Messstellenbezeichnung (→  176) Seriennummer (→  176) Firmware-Version (→  176) Endress+Hauser...
Seite 118 Simulation Gerätealarm (→  186) Diagnose → Gerätetest (→  187) Start Gerätetest (→  187) Ergebnis Gerätetest (→  187) Letzter Test (→  187) Füllstandsignal (→  188) Einkopplungssignal (→  188) Experte siehe GP01000F (HART) Endress+Hauser...
Seite 119: Menü "Setup
SI-Einheiten US-Einheiten • mm • ft • m • in Werkseinstellung Behältertyp  Navigation  Setup → Behältertyp Voraussetzung Medientyp (→  129) = Feststoff Beschreibung Behältertyp festlegen. Auswahl • Beton • Plastik/Holz • Metall • Aluminium Werkseinstellung Metall Endress+Hauser...
Seite 120: Abgleich Leer (→  120)
 29 Abgleich Leer (E) bei Messungen in Schüttgütern Abgleich Voll  Navigation  Setup → Abgleich Voll Beschreibung Distanz F vom minimalen Füllstand (0%) zum maximalen Füllstand (100%) angeben. Eingabe Abhängig von der Sonde Werkseinstellung Abhängig von der Sonde Endress+Hauser...
Seite 121: Füllstand (→  121)
• Die Einheit ist bestimmt durch Parameter Füllstandeinheit (→  131). • Bei Trennschichtmessungen bezieht sich dieser Parameter immer auf den Gesamt- füllstand. Distanz Navigation  Setup → Distanz Beschreibung Zeigt gemessene Distanz D vom Referenzpunkt (Unterkante Flansch/Einschraubstück) zum Füllstand. Endress+Hauser...
Seite 122: Zusätzliche Information
Fehlermeldung: • F941, für Ausgang bei Echoverlust (→  142) = Alarm. • S941, wenn in Ausgang bei Echoverlust (→  142) eine andere Option gewählt wurde. Von diesen beiden Echos wird dasjenige mit der geringeren Signalqualität angezeigt. Endress+Hauser...
Seite 123: Bestätigung Distanz (→  123)
Auf der Vor-Ort-Anzeige wird als Referenz die gemessene Distanz zusammen mit die- sem Parameter angezeigt. Wird der Einlernvorgang mit Option Distanz zu klein oder Option Distanz zu groß ohne Bestätigung der Distanz verlassen, dann wird keine Ausblendung vorgenommen und der Einlernvorgang wird nach 60 s zurückgesetzt. Endress+Hauser...
Seite 124: Ende Ausblendung (→  124)
Distanz bereits eine Ausblendungskurve aufgenommen wurde. Aufnahme Ausblendung  Navigation  Setup → Aufnahme Ausbl. Voraussetzung Bestätigung Distanz (→  123) = Manuelle Map-Aufnahme oder Distanz zu klein Beschreibung Aufnahme der Ausblendungskurve starten. Auswahl • Nein • Aufnahme Ausblendung • Lösche Ausblendung Werkseinstellung Nein Endress+Hauser...
Seite 125 Anzeige werden diese Werte durch Drücken von  bestätigt. • Lösche Ausblendung Eine eventuell vorhandene Ausblendungskurve wird gelöscht. Danach zeigt das Gerät die neue gemessene Distanz sowie den aktuellen Ausblendungsbereich an. Bei Bedienung über Vor-Ort-Anzeige werden diese Werte durch Drücken von  bestätigt. Endress+Hauser...
Seite 126: Wizard "Ausblendung
Navigation  Setup → Ausblendung → Ende Ausblendung Beschreibung (→  124) Aufnahme Ausblendung  Navigation  Setup → Ausblendung → Aufnahme Ausbl. Beschreibung (→  124) Distanz Navigation  Setup → Ausblendung → Distanz Beschreibung (→  121) Endress+Hauser...
Seite 127: Untermenü "Erweitertes Setup
Zusätzliche Information Die Zugriffsrechte sind über Parameter Freigabecode eingeben (→  128) änder- bar. Wenn ein zusätzlicher Schreibschutz aktiviert ist, schränkt dieser die aktuellen Zugriffsrechte weiter ein. Der Schreibschutz lässt sich über Parameter Status Verrie- gelung (→  127) anzeigen. Endress+Hauser...
Seite 128: Zugriffsrechte Anzeige (→  128)
• Wenn 10 Minuten lang keine Taste gedrückt wird oder ein Rücksprung aus der Navigier- und Editieransicht in die Messwertanzeige erfolgt, sperrt das Gerät die schreibgeschütz- ten Parameter nach weiteren 60 s automatisch wieder. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihr Endress+Hauser Vertriebs- stelle. Endress+Hauser...
Seite 129: Setup → Erweitertes Setup → Füllstand (→  129)
• DK > 15 Werkseinstellung Abhängig von Medientyp (→  129) und Mediengruppe. Zusätzliche Information Abhängigkeit von "Medientyp" und "Mediengruppe" Medientyp (→  129) Mediengruppe Mediumseigenschaft Feststoff Unbekannt Flüssigkeit Wässrig (DK >= 4) DK 4 ... 7 Sonstiges Unbekannt Endress+Hauser...
Seite 130: Prozesseigenschaft(→  130)
Bedienmenü Levelflex FMP56, FMP57 HART Dielektrizitätskonstanten für viele wichtige in der Industrie verwendete Medien sind aufgeführt im Dokument CP00019F, welches von der Endress+Hauser-Internetseite (www.endress.com) heruntergeladen werden kann. Bei EOP-Füllstand-Auswertung = Fester DK-Wert muss in jedem Fall die genaue Dielektrizitätskonstante in Parameter DK-Wert angegeben werden. Parameter Medi- umseigenschaft entfällt deswegen in diesem Fall.
Seite 131: Erweiterte Prozessbedingung (→  131)
Detektion des leeren Behälters. • Schaum (>5cm) Optimiert die Signalauswertung für Anwendungen mit Schaumbildung. Füllstandeinheit  Navigation  Setup → Erweitert. Setup → Füllstand → Füllstandeinheit Beschreibung Füllstandeinheit wählen. Auswahl SI-Einheiten US-Einheiten • % • ft • m • in • mm Endress+Hauser...
Seite 132: Blockdistanz(→  132)
Störechos am oberen Ende der Sonde auszublenden. A0013221  33 Blockdistanz (UB) Messung in Schüttgütern Füllstandkorrektur  Navigation  Setup → Erweitert. Setup → Füllstand → Füllstandkorr. Beschreibung Füllstandkorrektur angeben (falls erforderlich). Eingabe –200 000,0…200 000,0 % Endress+Hauser...
Seite 133 Levelflex FMP56, FMP57 HART Bedienmenü Werkseinstellung 0,0 % Zusätzliche Information Der angegebene Wert wird zum gemessenen Füllstand (vor Linearisierung) addiert. Endress+Hauser...
Seite 134: Setup → Erweitertes Setup → Linearisierung (→  134)
• Keine • Linear • Tabelle • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend • Kugeltank Werkseinstellung Keine Zusätzliche Information 100% 100% 100% 100% 100% A0021476  34 Linearisierungsarten Keine Tabelle Pyramidenboden Konischer Boden Schrägboden Kugeltank Zylindrisch liegend Endress+Hauser...
Seite 135 – Einheit nach Linearisierung (→  135) – Maximaler Wert (→  137): Maximales Volumen bzw. Gewicht – Durchmesser (→  137) Einheit nach Linearisierung  Navigation  Setup → Erweitert. Setup → Linearisierung → Einheit n. Lin. Voraussetzung Linearisierungsart (→  134) ≠ Keine Endress+Hauser...
Seite 136: Freitext (→  136)
 Setup → Erweitert. Setup → Linearisierung → Füllst.linearis. Beschreibung Zeigt linearisierten Füllstand. Zusätzliche Information • Die Einheit ist bestimmt durch Parameter Einheit nach Linearisierung(→  135). • Bei Trennschichtmessungen bezieht sich dieser Parameter immer auf den Gesamt- füllstand. Endress+Hauser...
Seite 137: Maximaler Wert (→  137)
Die Einheit ist definiert in Parameter Längeneinheit (→  119). Zwischenhöhe  Navigation  Setup → Erweitert. Setup → Linearisierung → Zwischenhöhe Voraussetzung Linearisierungsart (→  134) hat einen der folgenden Werte: • Pyramidenboden • Konischer Boden • Schrägboden Beschreibung Zwischenhöhe H angeben. Eingabe 0…200 m Werkseinstellung Endress+Hauser...
Seite 138: Tabellenmodus (→  138)
• Die Tabelle kann aus bis zu 32 Wertepaaren "Füllstand - Linearisierter Wert" bestehen. • Die Tabelle muss monoton sein (steigend oder fallend). • Der erste Tabellenwert muss dem minimalen Füllstand entsprechen. • Der letzte Tabellenwert muss dem maximalen Füllstand entsprechen. Endress+Hauser...
Seite 139  Navigation  Setup → Erweitert. Setup → Linearisierung → Füllstand Voraussetzung • Linearisierungsart (→  134) = Tabelle • Tabellenmodus (→  138) = Manuell Beschreibung Füllstand des Tabellenpunkts angeben (Wert vor Linearisierung). Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Endress+Hauser...
Seite 140: Tabelle Aktivieren (→  140)
Wenn gleichzeitig Linearisierungsart (→  134) = Tabelle, dann gibt das Gerät die Fehlermeldung F435 aus. • Aktivieren Der Messwert wird gemäß der eingegebenen Tabelle linearisiert. Beim Editieren der Tabelle wird Parameter Tabelle aktivieren automatisch auf Deak- tivieren zurückgesetzt und muss danach wieder auf Aktivieren gesetzt werden. Endress+Hauser...
Seite 141 Setup → Erweitert. Setup → Linearisierung → Tabelle bearb. Füllstand  Navigation  Setup → Erweitert. Setup → Linearisierung → Tabelle bearb. → Füllstand Beschreibung (→  139) Kundenwert  Navigation  Setup → Erweitert. Setup → Linearisierung → Tabelle bearb. → Kundenwert Beschreibung (→  140) Endress+Hauser...
Seite 142: Ausgang Bei Echoverlust (→  142)
Ausgang bei Echoverlust (→  142) = Wert bei Echoverlust Beschreibung Ausgangswert bei Echoverlust festlegen. Eingabe 0…200 000,0 % Werkseinstellung 0,0 % Zusätzliche Information Es gilt die für den Ausgang definierte Einheit: • Ohne Linearisierung: Füllstandeinheit (→  131) • Mit Linearisierung: Einheit nach Linearisierung (→  135) Endress+Hauser...
Seite 143: Blockdistanz(→  143)
• Für Stab- und Seilsonden bis 8 m (26 ft): 200 mm (8 in) • Für Stab- und Seilsonden über 8 m (26 ft): 0,025 * Sondenlänge Zusätzliche Information Innerhalb der oberen Blockdistanz UB werden keine Echos ausgewertet. UB kann deshalb genutzt werden, um Störechos am oberen Sondenende auszublenden. Endress+Hauser...
Seite 144 Bedienmenü Levelflex FMP56, FMP57 HART A0013221  35 Obere Blockdistanz UB bei Messungen in Schüttgütern Endress+Hauser...
Seite 145 Wizard SIL/WHG-Bestätigung wird benötigt, um das Gerät in den SIL- oder WHGver- riegelten Zustand zu bringen. Für Einzelheiten siehe das "Handbuch zur funktionalen Sicherheit" zum jeweiligen Gerät. Darin sind die Verriegelungsprozedur und die einzel- nen Parameter der Sequenz beschrieben. Navigation  Setup → Erweitert. Setup → SIL/WHG-Bestät. Endress+Hauser...
Seite 146: Schreibschutz Rücksetzen (→  146)
Werkseinstellung Falscher Code  Navigation  Setup → Erweitert. Setup → SIL/WHG deaktiv. → Falscher Code Beschreibung Zeigt, dass ein falscher Verriegelungscode eingegeben wurde. Entscheidung über weiteres Vorgehen angeben. Auswahl • Neueingabe Code • Abbruch Sequenz Werkseinstellung Neueingabe Code Endress+Hauser...
Seite 147: Sonde Geerdet (→  147)
 Setup → Erweitert. Setup → Sondeneinstell. → Akt. Sondenlänge Beschreibung • In den meisten Fällen: Zeigt Sondenlänge enstprechend dem aktuell gemessenen Sondenendsignal. • Für Bestätigung Sondenlänge (→  148) = Manuell: Tatsächliche Sondenlänge angeben. Eingabe 0…200 m Werkseinstellung Endress+Hauser...
Seite 148: Bestätigung Sondenlänge (→  148)
• Sondenlänge unbekannt Zu wählen, wenn die tatsächliche Sondenlänge unbekannt ist. In diesem Fall ist keine Sondenlängenkorrektur möglich. Bei Bedienung über FieldCare muss Option Manuell nicht explizit gewählt werden; ein manuelles Editieren der Sondenlänge ist hier immer mög- lich. Endress+Hauser...
Seite 149: Aktuelle Sondenlänge (→  147)
Bestätigung Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr. → Bestät. Sondenl. Beschreibung (→  148) Aktuelle Sondenlänge  Navigation  Setup → Erweitert. Setup → Sondeneinstell. → Sondenläng.korr. → Akt. Sondenlänge Beschreibung (→  147) Endress+Hauser...
Seite 150: Zuordnung Stromausgang(→  150)
Die 0%-Marke ist über Parameter Abgleich Leer (→  120) definiert. Die 100%-Marke ist über "Parameter Abgleich Voll (→  120) definiert. Strombereich  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Strombereich Beschreibung Strombereich für Prozessgröße und Ausfallsignal wählen. nur für Geräte mit zwei Stromausgängen Endress+Hauser...
Seite 151: Fester Stromwert (→  151)
Zeitkonstante τ durch diesen Parameter gegeben ist. Bei einer niedrigen Zeitkonstante folgt der Stromausgang dem Messwert schnell, bei einer hohen Zeitkon- stante hingegen folgt er verzögert. Bei τ = 0 s (Werkseinstellung) findet keine Dämpfung statt. Endress+Hauser...
Seite 152: Fehlerverhalten (→  152)
Parametern festgelegt. Fehlerstrom  Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Fehlerstrom Voraussetzung Fehlerverhalten (→  152) = Definierter Wert Beschreibung Wert für Stromausgabe bei Gerätealarm eingeben. Eingabe 3,59…22,5 mA Werkseinstellung 22,5 mA Endress+Hauser...
Seite 153: Ausgangsstrom 1
Levelflex FMP56, FMP57 HART Bedienmenü Ausgangsstrom 1…2 Navigation  Setup → Erweitert. Setup → Stromausg. 1…2 → Ausgangsstrom 1…2 Beschreibung Zeigt berechneten Ausgangsstrom. Endress+Hauser...
Seite 154: Funktion Schaltausgang (→  154)
Mit den Optionen Aus bzw. An kann eine Simulation des Schaltausgangs durchge- führt werden. Zuordnung Status  Navigation  Setup → Erweitert. Setup → Schaltausgang → Zuordnung Status Voraussetzung Funktion Schaltausgang (→  154) = Digitalausgang Beschreibung Gerätestatus für Schaltausgang wählen. Endress+Hauser...
Seite 155 Werkseinstellung Zuordnung Diagnoseverhalten  Navigation  Setup → Erweitert. Setup → Schaltausgang → Zuord. Diag.verh Voraussetzung Funktion Schaltausgang (→  154) = Diagnoseverhalten Beschreibung Diagnoseverhalten für Schaltausgang wählen. Auswahl • Alarm • Alarm oder Warnung • Warnung Werkseinstellung Alarm Endress+Hauser...
Seite 156 – Der Ausgang wird geöffnet, wenn der Messwert unter Ausschaltpunkt sinkt. A0015585 Einschaltpunkt Ausschaltpunkt Ausgang geschlossen (leitend) Ausgang offen (nicht leitend) Einschaltpunkt < Ausschaltpunkt – Der Ausgang wird geschlossen, wenn der Messwert unter Einschaltpunkt sinkt. – Der Ausgang wird geöffnet, wenn der Messwert über Ausschaltpunkt steigt. Endress+Hauser...
Seite 157: Einschaltverzögerung
Funktion Schaltausgang (→  154) = Grenzwert Beschreibung Messwert für Ausschaltpunkt eingeben. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung Zusätzliche Information Das Schaltverhalten richtet sich nach der relativen Lage der Parameter Einschaltpunkt und Ausschaltpunkt (Beschreibung: siehe Parameter Einschaltpunkt (→  156)). Endress+Hauser...
Seite 158  Setup → Erweitert. Setup → Schaltausgang → Schaltzustand Beschreibung Zeigt aktuellen Status des Schaltausgangs. Invertiertes Ausgangssignal  Navigation  Setup → Erweitert. Setup → Schaltausgang → Invert. Signal Beschreibung Angeben, ob das Ausgangssignal invertiert werden soll. Auswahl • Nein • Ja Werkseinstellung Nein Endress+Hauser...
Seite 159: Zusätzliche Information
Levelflex FMP56, FMP57 HART Bedienmenü Zusätzliche Information Bedeutung der Optionen • Nein Der Schaltausgang verhält sich wie oben beschrieben. • Ja Die Zustände Offen und Geschlossen sind gegenüber der obigen Beschreibung inver- tiert. Endress+Hauser...
Seite 160: Language (→  160)
 Setup → Erweitert. Setup → Anzeige → Format Anzeige Beschreibung Darstellung der Messwerte für Vor-Ort-Anzeige wählen. Auswahl • 1 Wert groß • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte • 4 Werte Werkseinstellung 1 Wert groß Endress+Hauser...
Seite 161: Anzeigewert (→  161)
Gerät die Werte im Wechsel am. Die Anzeigedauer bis zum nächsten Wechsel wird über Parameter Intervall Anzeige (→  162) eingestellt. 1…4. Anzeigewert  Navigation  Setup → Erweitert. Setup → Anzeige → 1. Anzeigewert Beschreibung Messwert wählen für Darstellung auf Vor-Ort-Anzeige. Endress+Hauser...
Seite 162: Nachkommastellen (→  162)
Stellen rechnet als auf der Vor- Ort-Anzeige dargestellt werden. Intervall Anzeige Navigation  Setup → Erweitert. Setup → Anzeige → Intervall Anz. Beschreibung Anzeigedauer von Messwerten auf Vor-Ort-Anzeige einstellen, wenn diese im Wechsel angezeigt werden. Eingabe 1…10 s Werkseinstellung nicht wählbar für Parameter 1. Anzeigewert Endress+Hauser...
Seite 163: Dämpfung Anzeige (→  163)
• Messstellenbezeichnung Wird in Parameter Messstellenbezeichnung (→  119) definiert. • Freitext Wird in Parameter Kopfzeilentext (→  163) definiert. Kopfzeilentext  Navigation  Setup → Erweitert. Setup → Anzeige → Kopfzeilentext Voraussetzung Kopfzeile (→  163) = Freitext Endress+Hauser...
Seite 164: Trennzeichen (→  164)
Option ft-in-1/16'' gilt nur für Längeneinheiten. Nachkommastellen Menü  Navigation  Setup → Erweitert. Setup → Anzeige → Nachkomma Menü Beschreibung Anzahl Nachkommastellen für Zahlen im Bedienmenü wählen. Auswahl • x • x.x • x.xx • x.xxx • x.xxxx Werkseinstellung x.xxxx Endress+Hauser...
Seite 165: Hintergrundbeleuchtung (→  165)
 Setup → Erweitert. Setup → Anzeige → Kontrast Anzeige Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung). Eingabe 20…80 % Werkseinstellung Abhängig vom Display Zusätzliche Information Kontrast einstellen via Drucktasten: • Schwächer: Gleichzeitiges Drücken der Tasten • Stärker: Gleichzeitiges Drücken der Tasten Endress+Hauser...
Seite 166: Betriebszeit (→  166)
Konfigurationsdaten verwalten  Navigation  Setup → Erweitert. Setup → Datensicher.Anz. → Daten verwalten Beschreibung Aktion zum Verwalten der Gerätedaten im Anzeigemodul wählen. Auswahl • Abbrechen • Sichern • Wiederherstellen • Duplizieren • Vergleichen • Datensicherung löschen Werkseinstellung Abbrechen Endress+Hauser...
Seite 167: Sicherung Status (→  167)
Setup → Erweitert. Setup → Datensicher.Anz. → Sicherung Status Beschreibung Zeigt, welche Aktion zur Datensicherung momentan läuft. Ergebnis Vergleich Navigation  Setup → Erweitert. Setup → Datensicher.Anz. → Ergebnis Vergl. Beschreibung Zeigt das Vergleichsergebnis der Datensätze im Gerät und im Display. Endress+Hauser...
Seite 168 (→  166) = Duplizieren von einem anderen Gerät dupliziert wurde, dann stimmt die aktuelle Gerätekonfiguration des HistoROM mit derjenigen im Anzeigemodul nur zum Teil überein: Sensorspezifische Eigenschaften wie zum Beispiel eine Ausblen- dungskurve werden nicht dupliziert. Das Vergleichsergebnis ist in diesem Fall Einstel- lungen nicht identisch. Endress+Hauser...
Seite 169 Schreibgeschützte Parameter sind nach Definition des Freigabecodes nur wieder änderbar, wenn in Parameter Freigabecode eingeben (→  128) der Freigabecode eingegeben wird. Bei Verlust des Freigabecodes: Wenden Sie sich an Ihre Endress+Hauser Vertriebs- stelle. Bei Bedienung über Vor-Ort-Anzeige: Der neue Freigabecode ist erst gültig, nachdem er in Parameter Freigabecode bestätigen (→...
Seite 170 • Von Kundeneinstellung Setzt alle Kundenparameter auf die Werkseinstellung zurück. Service-Parameter bleiben unverändert. • Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. Endress+Hauser...
Seite 171: Freigabecode Definieren (→  169)
Setup → Erweitert. Setup → Administration → Freig.code def. → Freig.code def. Beschreibung (→  169) Freigabecode bestätigen  Navigation  Setup → Erweitert. Setup → Administration → Freig.code def. → Code bestätigen Beschreibung Eingegebenen Freigabecode bestätigen. Eingabe 0…9 999 Werkseinstellung Endress+Hauser...
Seite 172: Menü "Diagnose
Die Anzeige besteht aus: • Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Es ist möglich, das die angezeigte Diagnosemeldung weiterhin gültig ist. Behebungs- maßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar. Endress+Hauser...
Seite 173: Zeitstempel (→  173)
Betriebszeit Navigation  Diagnose → Betriebszeit Beschreibung Zeigt, wie lange das Gerät bis zum jetzigen Zeitpunkt in Betrieb ist. Anzeige Tage (d), Stunden (h), Minuten (m), Sekunden (s) Zusätzliche Information Maximale Zeit: 9 999 d ( ≈ 27 Jahre) Endress+Hauser...
Seite 174: Untermenü "Diagnoseliste
• Symbol für Ereignisverhalten • Code für Diagnoseverhalten • Betriebszeit des Auftretens • Ereignistext Zeitstempel 1…5 Navigation  Diagnose → Diagnoseliste → Zeitstempel Beschreibung Zeigt Zeitstempel für Parameter Diagnose 1…5 (→  174). Anzeige Tage (d), Stunden (h), Minuten (m), Sekunden (s) Endress+Hauser...
Seite 175: Untermenü "Ereignis-Logbuch
Behebungsmaßnahmen zur Ursache der Meldung sind über das -Symbol auf der Anzeige abrufbar. Anzeigeformat • Bei Ereignismeldung der Kategorie (Statussignal) I: Statussignal, Ereignisnummer, Betriebszeit des Auftretens, Ereignistext • Bei Ereignismeldung der Kategorie (Statussignal) F, M, C, S: Diagnoseereignis, Status- symbol, Betriebszeit des Auftretens, Ereignistext Endress+Hauser...
Seite 176: Untermenü "Geräteinformation
Zeigt Seriennummer des Geräts. Zusätzliche Information Nützliche Einsatzgebiete der Seriennummer • Um das Messgerät schnell zu identifizieren, z.B. beim Kontakt mit Endress+Hauser. • Um gezielt Informationen zum Messgerät mithilfe des Device Viewer zu erhalten: www.endress.com/deviceviewer Die Seriennummer befindet sich auch auf dem Typenschild.
Seite 177 Die Geräterevision wird benötigt, um dem Gerät die passende Gerätebeschreibungsdatei (DD) zuzuordnen. Geräte-ID Navigation  Diagnose → Geräteinfo → Geräte-ID Beschreibung Zeigt Geräte-ID. Zusätzliche Information Die Geräte-ID ist neben Gerätetyp und Hersteller-ID ein Teil der eindeutigen Geräteken- nung (Unique ID). Durch die Gerätekennung wird jedes HART-Gerät eindeutig identifiziert. Endress+Hauser...
Seite 178: Gerätetyp
Zeigt Gerätetyp, mit dem das Gerät bei der HART Communication Foundation registriert ist. Zusätzliche Information Der Gerätetyp wird benötigt, um dem Gerät die passende Gerätebeschreibungsdatei (DD) zuzuordnen. Hersteller-ID Navigation  Diagnose → Geräteinfo → Hersteller-ID Beschreibung Zeigt die Hersteller-ID, unter der das Gerät bei der HART Communication Foundation registriert ist. Endress+Hauser...
Seite 179: Untermenü "Messwerte
Zusätzliche Information • Die Einheit ist bestimmt durch Parameter Einheit nach Linearisierung(→  135). • Bei Trennschichtmessungen bezieht sich dieser Parameter immer auf den Gesamt- füllstand. Ausgangsstrom 1…2 Navigation  Diagnose → Messwerte → Ausgangsstrom 1…2 Beschreibung Zeigt berechneten Ausgangsstrom. Endress+Hauser...
Seite 180  Diagnose → Messwerte → Gemess. Strom 1 Voraussetzung Nur für Stromausgang 1 Beschreibung Zeigt aktuell gemessenen Wert des Stromausgangs. Klemmenspannung 1 Navigation  Diagnose → Messwerte → Klemmenspg. 1 Voraussetzung Nur für Stromausgang 1 Beschreibung Zeigt aktuelle Klemmenspannung am Stromausgang. Endress+Hauser...
Seite 181: Untermenü "Messwertspeicher
Wenn die maximale Anzahl an Datenpunkten erreicht wurde, werden die ältesten im Spei- cher vorhandenen Datenpunkte zyklisch überschrieben, so dass immer die letzten 500, 250, 166 oder 125 Messwerte im Speicher bleiben (Ringspeicher-Prinzip). Wenn die getroffene Auswahl geändert wird, wird der Inhalt des Messwertspeichers gelöscht. Endress+Hauser...
Seite 182: Werkseinstellung
= 500 ⋅ 3 600 s = 1 800 000 s ≈ 20 d Datenspeicher löschen  Navigation  Diagnose → Messwertspeicher → Daten löschen Beschreibung Löschung des gesamten Speicherinhalts veranlassen. Auswahl • Abbrechen • Daten löschen Werkseinstellung Abbrechen Endress+Hauser...
Seite 183 • x-Achse: Zeigt je nach Anzahl der gewählten Kanäle 250 bis 1000 Messwerte einer Pro- zessgröße. • y-Achse: Zeigt die ungefähre Messwertspanne und passt diese kontinuierlich an die lau- fende Messung an. Durch gleichzeitiges Drücken von  und  verlässt man das Diagramm und kehrt zum Bedienmenü zurück. Endress+Hauser...
Seite 184: Untermenü "Simulation
Die nachgelagerte Messwertbearbeitung sowie der Signalausgang folgen dem eingegebe- nen Wert. Auf diese Weise lässt sich die korrekte Parametrierung des Messgeräts sowie nachgelagerter Steuereinheiten prüfen. Simulation Stromausgang 1…2  Navigation  Diagnose → Simulation → Sim. Stromausg 1…2 Beschreibung Simulation des Stromausgangs an- oder aussschalten. Endress+Hauser...
Seite 185 Simulation des Schaltausgangs ein- und ausschalten. Auswahl • Aus • An Werkseinstellung Schaltzustand  Navigation  Diagnose → Simulation → Schaltzustand Voraussetzung Simulation Schaltausgang (→  185) = An Beschreibung Zu simulierenden Schaltzustand festlegen. Auswahl • Offen • Geschlossen Endress+Hauser...
Seite 186 • An Werkseinstellung Zusätzliche Information Bei Wahl von Option An generiert das Gerät einen Alarm. Auf diese Weise lässt sich das korrekte Ausgangsverhalten des Geräts im Alarmfall prüfen. Eine aktive Simulation wird durch eine Diagnosemeldung der Kategorie Funktionskontrolle (C) angezeigt. Endress+Hauser...
Seite 187: Untermenü "Gerätetest
Echoverlust kommt. Überprüfen Sie den Einbau und die Dielektrizitätskon- stante des Mediums. • Ungeprüft Es hat kein Test stattgefunden. Letzter Test Navigation  Diagnose → Gerätetest → Letzter Test Beschreibung Zeigt Betriebszeit, bei der der letzte Gerätetest durchgeführt wurde. Endress+Hauser...
Seite 188 Zeigt Testergebnis für das Einkopplungssignal. Anzeige • Ungeprüft • Prüfung nicht i. O. • Prüfung i. O. Zusätzliche Information Für Einkopplungssignal = Prüfung nicht i. O.: Einbau des Geräts prüfen. Bei nichtmetalli- schen Behältern Metallplatte oder metallischen Flansch verwenden. Endress+Hauser...
Seite 189: Stichwortverzeichnis
Falscher Code (Parameter) ....146 Symbole ....... . 90 Endress+Hauser...
Seite 190 Schreibzugriff ......66 Klemmenspannung 1 (Parameter) ....180 Seilsonde Konfiguration einer Füllstandmessung ... . 81 Endress+Hauser...
Seite 191 Anzeige ....... 160 Zuordnung Stromausgang (Parameter) ..150 Datensicherung Anzeigemodul ....166 Endress+Hauser...
Seite 192 Stichwortverzeichnis Levelflex FMP56, FMP57 HART Zwischenhöhe (Parameter) ....137 Endress+Hauser...
Seite 194 *71226710* 71226710 www.addresses.endress.com...

Diese Anleitung auch für:

Levelflex fmp57 hart

Endress+Hauser Levelflex FMP56 HART Betriebsanleitung

Quicklinks

Verwandte Anleitungen für Endress+Hauser Levelflex FMP56 HART

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP56 HART

Diese Anleitung auch für:

Inhaltsverzeichnis
