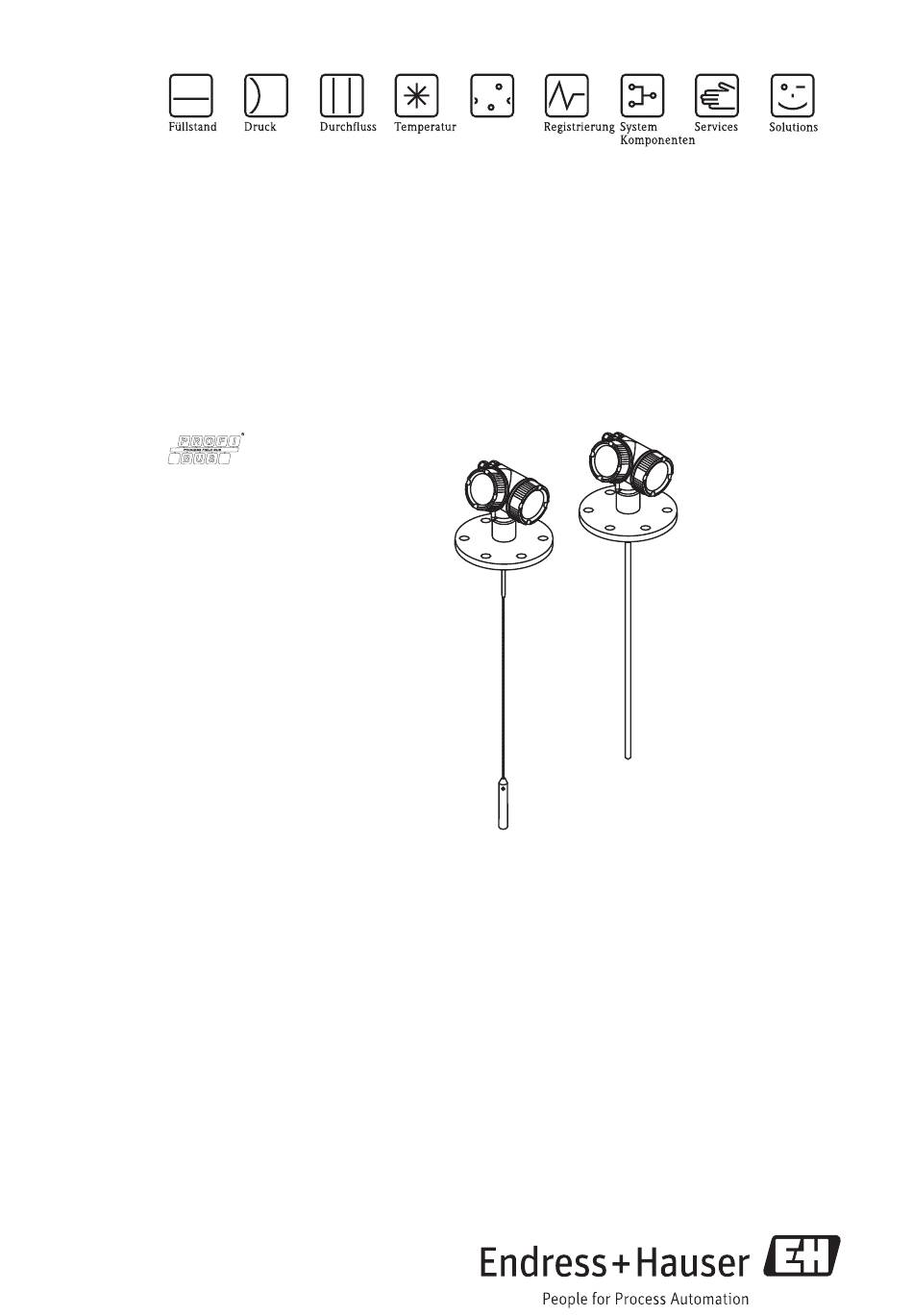

Kurzanleitung
Levelflex FMP56, FMP57
Geführtes Füllstand-Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang ge-
hörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren
Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.endress.com/
deviceviewer".
KA01073F/00/DE/10.10
71113580
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex FMP56
Inhaltszusammenfassung für Endress+Hauser Levelflex FMP56
- Seite 1 Analyse Kurzanleitung Levelflex FMP56, FMP57 Geführtes Füllstand-Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang ge- hörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.endress.com/ deviceviewer". KA01073F/00/DE/10.10...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Levelflex FMP56, FMP57 Inhaltsverzeichnis 1 Wichtige Hinweise zum Dokument ......3 1.1 Darstellungskonventionen . -
Seite 3: Wichtige Hinweise Zum Dokument
Levelflex FMP56, FMP57 Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. A0011189-DE... -
Seite 4: Symbole Für Informationstypen
Wichtige Hinweise zum Dokument Levelflex FMP56, FMP57 1.1.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. A0011183 Verboten Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind. -
Seite 5: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemäßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklä- ► rung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. -
Seite 6: Arbeitssicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung auf- gelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser... -
Seite 7: Produktbeschreibung
Levelflex FMP56, FMP57 Produktbeschreibung Produktbeschreibung Kompaktgerät Levelflex A0012470 å 1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Endress+Hauser... -
Seite 8: Elektronikgehäuse
Produktbeschreibung Levelflex FMP56, FMP57 Elektronikgehäuse A0012422 å 2 Aufbau des Elektronikgehäuses Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser... -
Seite 9: Warenannahme Und Produktidentifizierung
Levelflex FMP56, FMP57 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0014041 A0013921 A0013922 A0013696 Made in Germany, 79689 Maulburg Levelflex IP68 / 66 NEMA 4X / 6P Order code: 12345678901234 DELIVERY NOTE Ser. no.:... -
Seite 10: Produktidentifizierung
Warenannahme und Produktidentifizierung Levelflex FMP56, FMP57 A0013696 A0014037 Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein •... -
Seite 11: Lagerung, Transport
Levelflex FMP56, FMP57 Lagerung, Transport Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angegeben. Eventuell vorhandene weitere Stellen können nicht angezeigt werden. Der gesamte Erwei- terte Bestellcode lässt sich aber über das Bedienmenü des Geräts anzeigen (Diagnose ®... - Seite 12 Lagerung, Transport Levelflex FMP56, FMP57 A0014264 A0015471 Endress+Hauser...
-
Seite 13: Montage
Levelflex FMP56, FMP57 Montage Montage Geeignete Montageposition A0012851-DE 6.1.1 Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters –... -
Seite 14: Zusätzliche Bedingungen
Montage Levelflex FMP56, FMP57 6.1.2 Zusätzliche Bedingungen • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutz- haube (1) verwendet werden. • In metallischen Behältern Sonde vorzugsweise nicht mittig montieren (2), da dies zu erhöhten Störechos führt. -
Seite 15: Stutzenmontage Mit Flansch
Levelflex FMP56, FMP57 Montage Dichtung Das Gewinde sowie die Dichtform entsprechen der DIN 3852 Teil 1, Einschraubzapfen Form Dazu passen folgende Dichtringe: • Für Gewinde G3/4": Nach DIN 7603 mit den Abmessungen 27 x 32 mm • Für Gewinde G1-1/2": Nach DIN 7603 mit den Abmessungen 48 x 55 mm Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwen-... -
Seite 16: Stabverlängerung/Zentrierung Hmp40 Für Fmp57
Montage Levelflex FMP56, FMP57 Stabverlängerung/Zentrierung HMP40 für FMP57 Für FMP57 mit Seilsonden ist die Stabverlängerung/Zentrierung HMP40 als Zubehör erhältlich . Sie muss eingesetzt werden, wenn ansonsten das Sondenseil die Unterkante des Stutzens berührt. Dieses Zubehör besteht aus dem Verlängerungsstab entsprechend der Stutzenhöhe, auf dem bei engen Stutzen und beim Einatz in Schüttgütern zusätzlich eine Zentrierscheibe... -
Seite 17: Fixierung Der Sonde
Levelflex FMP56, FMP57 Montage Fixierung der Sonde 6.3.1 Fixierung von Seilsonden A0012609 Durchhang: ³ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: –... -
Seite 18: Fixierung Von Stabsonden
Montage Levelflex FMP56, FMP57 • Die Fixierung muss entweder zuverlässig geerdet oder zuverlässig isoliert sein. Wenn die Befestigung mit zuverlässiger Isolierung auf andere Weise nicht möglich ist: Isolierten Befes- tigungssatz verwenden . • Im Falle einer geerdeten Fixierung muss im Parameter Experte ® Sensor ® EOP-Aus- wertung ®... - Seite 19 Levelflex FMP56, FMP57 Montage ø a ø b ø<25 (1.0) 3 (0.12) » mm (in) A0012607 Sondenstab, unbeschichtet Hülse, eng gebohrt, damit elektrischer Kontakt zwischen Hülse und Stab gewährleistet ist. Kurzes Metallrohr, z.B. festgeschweißt Sondenstab, beschichtet Kunststoffhülse, z.B. PTFE, PEEK, PPS Kurzes Metallrohr, z.B.
-
Seite 20: Besondere Montagesituationen
Montage Levelflex FMP56, FMP57 Besondere Montagesituationen 6.4.1 Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Levelflex mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Prozessan- schluss. Deswegen: • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen. - Seite 21 Levelflex FMP56, FMP57 Montage A0014241 Kürzen von Stabsonden Stabsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslaufkonus kleiner ist als 10 mm (0,4 in). Zum Kürzen die Stabsonde am unteren Ende absägen. Stabsonden von FMP52 können wegen ihrer Beschichtung nicht gekürzt werden.
- Seite 22 Montage Levelflex FMP56, FMP57 1. Mit Innensechskantschlüssel SW3 (bei 4-mm-Seil) bzw. SW4 (bei 6-mm-Seil) die 3 Gewindestifte am Seilgewicht lösen. Hinweis: Die Gewindestifte sind zur Sicherung gegen unbeabsichtigtes Lösen mit einer klemmenden Beschichtung versehen, so dass beim Lösen ein erhöhtes Drehmoment aufgebracht werden muss.
-
Seite 23: Seilsonden Montieren
Levelflex FMP56, FMP57 Montage • Beim Einschrauben nur am Sechskant drehen: – Gewinde 3/4": Gabelschlüssel 36 mm – Gewinde 1-1/2": Gabelschlüssel 55 mm • Maximal erlaubtes Anzugsdrehmoment: – Gewinde 3/4": 45 Nm – Gewinde 1-1/2": 450 Nm • Empfohlenes Drehmoment bei Verwendung einer Faser-Aramid-Dichtung und 40 bar Prozessdruck: –... -
Seite 24: Messumformergehäuse Drehen
Montage Levelflex FMP56, FMP57 Montage von Seilsonden in teilbefülltem Silo Bei einer nachträglichen Ausrüstung eines Silos mit dem Levelflex ist es nicht immer mög- lich, das Silo zu entleeren. Wenn der Behälter zu mindestens 2/3 leer ist , ist eine Montage der Seilsonde auch im teilbefüllten Silo möglich. -
Seite 25: Anzeigemodul Drehen
Levelflex FMP56, FMP57 Montage 6.5.5 Anzeigemodul drehen 3 mm A0013905 1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. 4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung. -
Seite 26: Elektrischer Anschluss
Elektrischer Anschluss Levelflex FMP56, FMP57 Elektrischer Anschluss Anschlussmöglichkeiten 7.1.1 PROFIBUS PA A0011341 Anschlussklemmen PROFIBUS PA Kabelschirm: Kabelspezifikation beachten (® ä 28) Kabeleinführung PAL (Potenzialausgleich) Endress+Hauser... - Seite 27 Levelflex FMP56, FMP57 Elektrischer Anschluss A0013759 Anschlussklemmen Schaltausgang (Open Collector) Kabeleinführung Schaltausgang Funktion Open-Collector-Schaltausgang Schaltverhalten Binär (leitend bzw. nicht leitend), schaltet bei Erreichen des programmierbaren Ein- schalt- bzw. Ausschaltpunkts Ausfallverhalten nicht leitend elektrische Anschlusswerte U = 10,4…35 V , I = 0…40 mA <...
-
Seite 28: Anschlussbedingungen
Elektrischer Anschluss Levelflex FMP56, FMP57 Beispiele zum Anschluss des Schaltausgangs A0015909 A0015910 å 5 Anschluss eines Relais å 6 Anschluss an einen Digitaleingang Pull-up-Widerstand Geeignete Relais (Beispiele): Schalteingang • Halbleiterrelais: Phoenix Contact OV-24DC/480AC/5 mit Hut- schienenträger UMK-1 OM-R/AMS • Elektromechanisches Relais: Phoenix Contact PLC-RSC-12DC/ Anschlussbedingungen 7.2.1... -
Seite 29: Anschlussdaten
Elektrischer Anschluss • Integrierter Überspannungsschutz im Gerät (in Vorbereitung) Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz". • Externer Überspannungsschutz, zum Beispiel HAW562 oder HAW569 von Endress+Hauser. Weitere Informationen finden Sie in folgenden Dokumenten: • HAW562: TI01012K • HAW569: TI01013K Anschlussdaten 7.3.1... - Seite 30 Elektrischer Anschluss Levelflex FMP56, FMP57 A0012619 1. Schraube der Sicherungskralle des Anschlussraumdeckels lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinführung entfernen, um Dichtheit zu gewährleisten.
-
Seite 31: Steckbare Federkraftklemmen
Levelflex FMP56, FMP57 Elektrischer Anschluss 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbin- den. 9. Deckel des Anschlussklemmenraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet; dann festziehen. Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss an steckbaren Federkraftklemmen. -
Seite 32: Integration In Ein Profibus-Netzwerk
Integration in ein PROFIBUS-Netzwerk Levelflex FMP56, FMP57 Wenn erforderlich: Ist die Schutzleiterverbindung hergestellt ? Wenn Versorgungsspannung vorhanden: Ist das Gerät betriebsbereit und erscheint eine Anzeige auf dem Anzeigemodul? Sind alle Gehäusedeckel montiert und fest angezogen? Ist die Sicherungskralle fest angezogen? Integration in ein PROFIBUS-Netzwerk Übersicht zur Gerätestammdatei (GSD) -
Seite 33: Software-Adressierung
Levelflex FMP56, FMP57 Integration in ein PROFIBUS-Netzwerk Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerätes. Schalter Wert in Position "ON" Wert in Position "OFF" 2 + 8 = 10 A0015902 å 8 Beispiel für die Hardware-Adressierung; Schalter 8 ist in Position "OFF"; Schalter 1 bis 7 defi- nieren die Adresse. -
Seite 34: Inbetriebnahme
Inbetriebnahme Levelflex FMP56, FMP57 Inbetriebnahme Anzeige- und Bedienmodul 9.1.1 Anzeigedarstellung A0012635 å 10 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole 1.3 Messwert 1.4 Einheit Messwertdarstellung (2 Messwerte) 2.1 Balkendiagramm für Messwert 1... -
Seite 35: Navigation Und Auswahl Aus Liste
Levelflex FMP56, FMP57 Inbetriebnahme 9.1.2 Navigation und Auswahl aus Liste Zur Navigation im Bedienmenü und zur Auswahl einer Option aus einer Auswahlliste dienen die Bedientasten. Taste Bedeutung Minus-Taste In der weiteren Beschreibung mit S dargestellt. • Bewegt in einer Auswahlliste den Markierungsbalken nach oben. -
Seite 36: Bedienkonzept
Inbetriebnahme Levelflex FMP56, FMP57 Bedienkonzept 9.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Erweitertes Setup Freigabecode eingeben Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1 Diagnose Parameter N Untermenü 1 Untermenü... -
Seite 37: Untermenüs Und Nutzerrollen
Levelflex FMP56, FMP57 Inbetriebnahme 9.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Bediener Aufgaben im laufenden Messbetrieb: "Sprache" • Konfiguration der Anzeige. -
Seite 38: Kontrast Des Anzeigemoduls Einstellen
Inbetriebnahme Levelflex FMP56, FMP57 Kontrast des Anzeigemoduls einstellen • O + F (gleichzeitig gedrückt): erhöht den Kontrast. • S + F (gleichzeitig gedrückt): verringert den Kontrast. Parametrierung freigeben Falls das Gerät gegen Parametrieurng verriegelt ist, muss es zunächst freigegeben werden. -
Seite 39: Software-Verriegelung Aufheben
Levelflex FMP56, FMP57 Inbetriebnahme 1. Gehäusedeckel über dem Anzeige- und Bedienmodul abschrauben. 2. Anzeige- und Bedienmodul drehen und abnehmen. 3. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt 4. Anzeige- und Bedienmodul in der gewünschten Richtung aufsetzen und einrasten lassen. -
Seite 40: Sprache Einstellen
Inbetriebnahme Levelflex FMP56, FMP57 Sprache einstellen A0013637 Endress+Hauser... -
Seite 41: Füllstandmessung Konfigurieren
Levelflex FMP56, FMP57 Inbetriebnahme Füllstandmessung konfigurieren 100% A0012838 å 14 Konfigurationsparameter zur Füllstandmessung in Schüttgütern LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand F = Abgleich Voll (= Spanne) -
Seite 42: Benutzerspezifische Anwendungen (Bedienung)
Inbetriebnahme Levelflex FMP56, FMP57 Benutzerspezifische Anwendungen (Bedienung) Einstellung der Parameter für benutzerspezifische Anwendungen siehe separate Doku- mentation: • Bediener und Instandhalter ® BA01004F/00/DE (Betriebsanleitung) • Experte ® GP01000F/00/DE (Beschreibung Geräteparameter) Endress+Hauser... - Seite 44 *71113580* KA01073F/00/DE/10.10 71113580 71113580 CCS/COSIMA...
