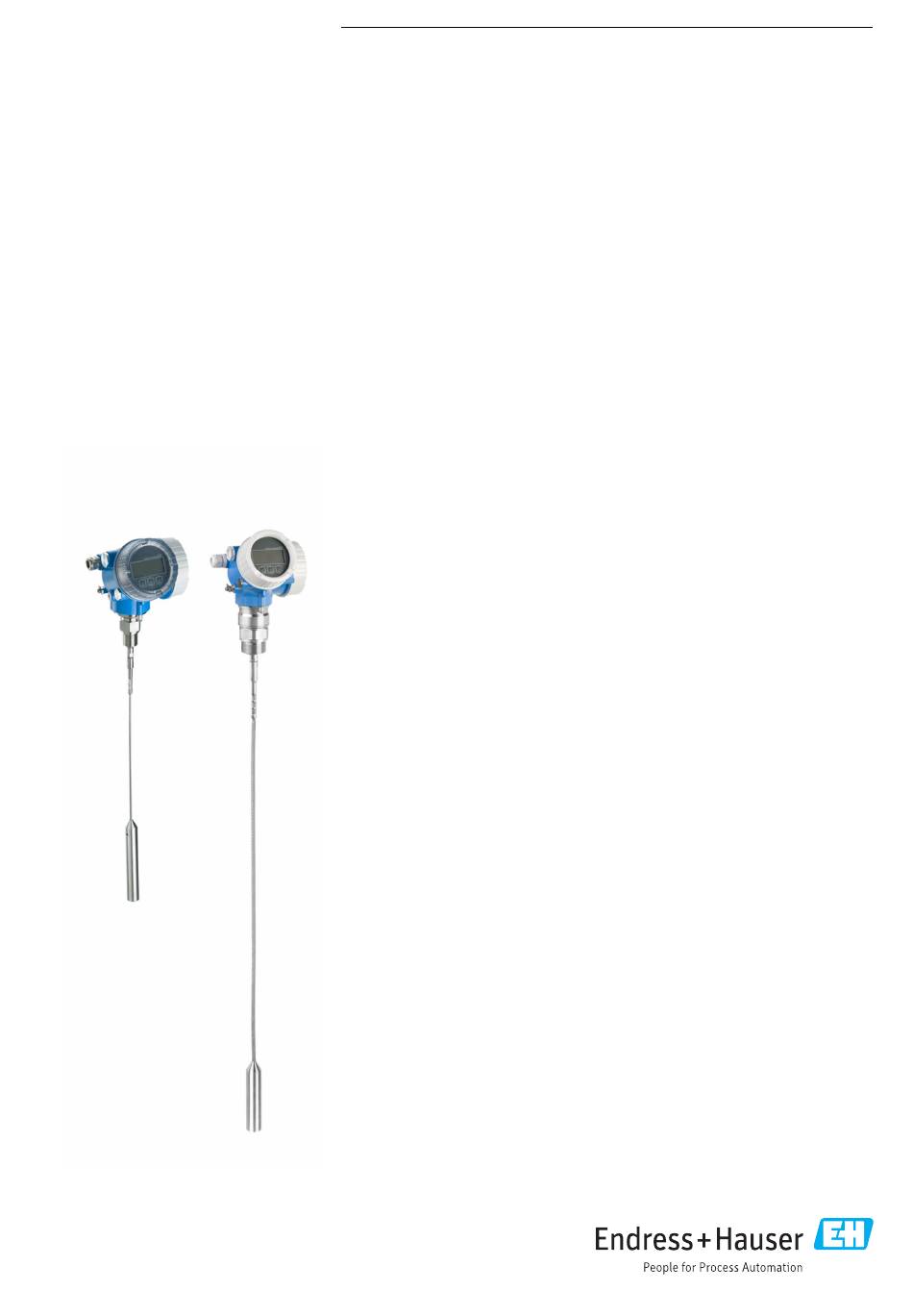

TI01004F/00/DE/27.24-00
71670618
2024-08-16
Products
Technische Information

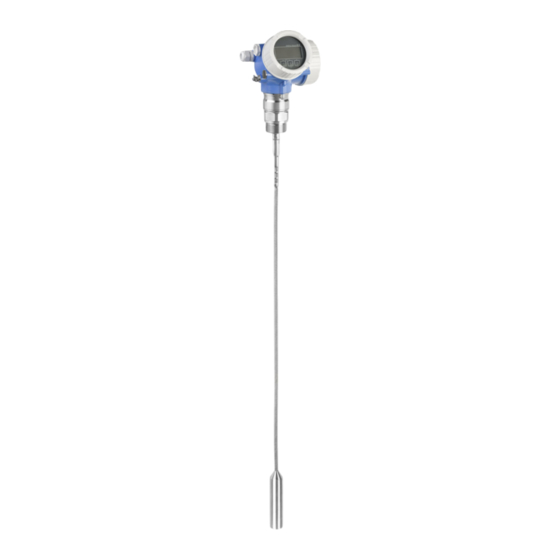

Levelflex FMP56, FMP57
Geführtes Radar
Füllstandmessung in Schüttgütern
Anwendungsbereich
• Stab- oder Seilsonde
• Prozessanschluss: Gewinde ab ¾" oder Flansch
• Prozesstemperatur: –40 ... +185 °C (–40 ... +365 °F)
• Prozessdruck: –1 ... +16 bar (–14,5 ... +232 psi)
• Maximaler Messbereich: Stab 4 m (13 ft); Seil 45 m (148 ft)
• Genauigkeit: ±2 mm (±0,08 in)
• Internationale Explosionsschutz-Zertifikate; EN10204-3.1
• Linearitätsprotokoll (3-Punkt, 5-Punkt)
Ihre Vorteile
• Sichere Messung auch bei wechselnden Produkt- und Prozessbedingungen
• Integrierter Datenspeicher
• Höchste Zuverlässigkeit durch Multi-Echo-Tracking
• SIL2 nach IEC 61508, SIL3 bei homogener Redundanz
• Intuitive Bedienoberfläche in Landessprache
• Bluetooth®wireless-Technologie zur Inbetriebnahme, Bedienung und Wartung
• Einfache Wiederholungsprüfung für SIL
• Heartbeat Technology™
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Levelflex FMP56

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP56

  • Seite 1 Products Solutions Services TI01004F/00/DE/27.24-00 71670618 2024-08-16 Technische Information Levelflex FMP56, FMP57 Geführtes Radar Füllstandmessung in Schüttgütern Anwendungsbereich • Stab- oder Seilsonde • Prozessanschluss: Gewinde ab ¾" oder Flansch • Prozesstemperatur: –40 … +185 °C (–40 … +365 °F) • Prozessdruck: –1 … +16 bar (–14,5 … +232 psi) •...
  • Seite 2 Levelflex FMP56, FMP57 Inhaltsverzeichnis Wichtige Hinweise zum Dokument ....3 Prozessdruckbereich ......
  • Seite 3 Levelflex FMP56, FMP57 Wichtige Hinweise zum Dokument Verwendete Symbole Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann.
  • Seite 4 Levelflex FMP56, FMP57 Arbeitsweise und Systemaufbau Messprinzip Grundlagen Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt bis zur Produktoberfläche gemessen. Hochfrequenzimpulse werden auf eine Sonde eingekoppelt und entlang der Sonde geführt. Die Impulse werden von der Produktoberfläche reflektiert, von der Auswerteelektronik empfangen und...
  • Seite 5 • Universelles Messprinzip • Messung unabhängig von Produkteigenschaften • Hard- und Software nach SIL IEC61508 entwickelt • Echte, direkte Trennschichtmessung Beschaffung • Endress+Hauser als Weltmarktführer der Füllstandmesstechnik garantiert Investitionssicherheit • Weltweite Betreuung und Service Installation • Kein spezielles Werkzeug nötig • Verpolungssicher •...
  • Seite 6 Levelflex FMP56, FMP57 Sondenauswahl FMP56 Zur Füllstandmessung in Schüttgütern A0011388  2 Seilsonde mit Zentrierstab Seilsonde • Maximale Sondenlänge 12 m (40 ft) • Material: • 316L • PA>Stahl • Maximale Zugbelastbarkeit 12 kN FMP57 Zur Füllstandmessung in Schüttgütern A0011387 ...
  • Seite 7 Levelflex FMP56, FMP57 A0011388  4 Seilsonde mit Zentrierstab Seilsonde • Maximale Sondenlänge 45 m (148 ft) • Material: • 316L • PA>Stahl • Maximale Zugbelastbarkeit 30 kN Eingang Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche.
  • Seite 8 Levelflex FMP56, FMP57 Levelflex FMP57 Messbereich Mediengruppe ε Typische Schüttgüter metallisch blanke metallisch blanke PA-beschichtete Stabsonden Seilsonden Seilsonden 1,4 … 1,6 Kunststoffpulver 4 m (13 ft) 20 … 25 m (66 … 82 ft) — 1,6 … 1,9 • Kunststoffgranulat 4 m (13 ft) 25 …...
  • Seite 9 Levelflex FMP56, FMP57 Blockdistanz (Werkseinstellung): • Für Stab- und Seilsonden bis 8 m (26 ft): 200 mm (8 in) • Für Stab- und Seilsonden über 8 m (26 ft): 0,025 × Sondenlänge Die angegebenen Blockdistanzen sind ab Werk voreingestellt. Je nach Anwendung kann diese Einstellung auch verändert werden.
  • Seite 10 Levelflex FMP56, FMP57 • Elektrische Anschlusswerte: U = 16 … 35 V , I = 0 … 40 mA • Innenwiderstand: < 880 Ω Der Spannungsabfall an diesem Innenwiderstand ist bei der Auslegung zu berücksichtigen. Bei- spielsweise muss die an einem angeschlossenen Relais resultierende Spannung ausreichen, um das Relais zu schalten.
  • Seite 11 Levelflex FMP56, FMP57 HART-Gerätevariablen Die Messwerte können den Gerätevariablen frei zugeordnet werden. Messwerte für PV (Erste Gerätevariable) • Füllstand linearisiert • Distanz • Elektroniktemperatur • Relative Echoamplitude Messwerte für SV, TV, QV (Zweite, dritte und vierte Gerätevariable) • Füllstand linearisiert •...
  • Seite 12 Levelflex FMP56, FMP57 Eingangswerte Analog Output: • Analog Wert aus SPS (für Sensorblock externer Druck und Temperatur) • Analogwert aus SPS zur Aufschaltung auf Display Digital Output: • Extended Diagnose Block • Level Limiter • Sensorblock Measurement On • Sensorblock Save History On •...
  • Seite 13 Expert Information Transducer Enthält Parameter, die Informationen über den Zustand des Geräts geben keine Ausgabewerte Block Service Sensor Transducer Block Enthält Parameter, die nur durch den Endress+Hauser Service bedient werden keine Ausgabewerte können Service Information Transducer Enthält Parameter, die dem Endress+Hauser Service Informationen über den...
  • Seite 14 Levelflex FMP56, FMP57 Block Inhalt Anzahl Anzahl Ausfüh- Funktio- perma- instan- rungszeit nalität nenter zierbarer Blocks Blocks Arithmetic Dieser Block ermöglicht die einfache Nutzung in der Messtechnik verbreiteter 25 ms standard Block mathematischer Funktionen. Der Nutzer muss die Formeln nicht kennen. Der für die gewünschte Funktion nötige Algorithmus wird über seinen Namen aus-...
  • Seite 15 Levelflex FMP56, FMP57 Blockschaltbild 4 … 20 mA HART A0036499  7 Blockschaltbild 4 … 20 mA HART Speisetrenner für Spannungsversorgung; Klemmenspannung beachten Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument;...
  • Seite 16 Levelflex FMP56, FMP57 Anschlussbeispiel Relais A0015909  10 Anschlussbeispiel Relais Anschlussbeispiel Digitaleingang A0015910  11 Anschlussbeispiel Digitaleingang Pull-up-Widerstand Schalteingang Klemmenbelegung 2-Draht: 4 … 20 mA HART, 4 … 20 mA A0036500  12 Klemmenbelegung 2-Draht: 4 … 20 mA HART, 4 … 20 mA Ohne integrierten Überspannungsschutz...
  • Seite 17 Levelflex FMP56, FMP57 Blockschaltbild 4 … 20 mA HART + 4 … 20 mA analog A0036502  13 Blockschaltbild 4 … 20 mA HART + 4 … 20 mA analog Speisetrenner für Spannungsversorgung, Stromausgang 1; Klemmenspannung beachten Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
  • Seite 18 Levelflex FMP56, FMP57 Klemmenbelegung 4-Draht: 4 … 20 mA HART (90 … 253 V A0036519  16 Klemmenbelegung 4-Draht: 4 … 20 mAHART (90 … 253 V Anschluss 4 … 20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
  • Seite 19 Levelflex FMP56, FMP57 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus A0036500  18 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz...
  • Seite 20 Signal - Signal + Nicht belegt Schirm Versorgungsspannung Es ist eine externe Spannungsversorgung notwendig. Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar. 2-Draht, 4-20mA HART, passiv 2-Draht; 4-20mA HART "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung U des Speisegeräts...
  • Seite 21 Levelflex FMP56, FMP57 2-Draht; 4-20 mA HART, Schaltausgang "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung U des Speisegeräts 3) 4) • Ex-frei 13,5 … 35 V R [ ] Ω • Ex nA • Ex nA(ia) •...
  • Seite 22 Levelflex FMP56, FMP57 Integrierter Verpolschutz Zulässige Restwelligkeit bei f = 0 … 100 Hz < 1 V Zulässige Restwelligkeit bei f = 100 … 10 000 Hz < 10 mV 4-Draht, 4-20mA HART, aktiv "Hilfsenergie; Ausgang" Klemmenspannung U Maximale Bürde R K: 4-Draht 90-253VAC;...
  • Seite 23 Levelflex FMP56, FMP57 PROFIBUS PA Nennstrom 14 mA Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) FOUNDATION Fieldbus Nennstrom 15 mA Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) FISCO 17,5 V 550 mA 5,5 W 5 nF 10 μH Versorgungsausfall • Konfiguration bleibt im HistoROM (EEPROM) erhalten.
  • Seite 24 "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP). FOUNDATION Fieldbus Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC 61158-2 (MBP).
  • Seite 25 Levelflex FMP56, FMP57 • Reflexionsfaktor ≥ 0,8 (Metallplatte bei Stab- und Seilsonde mit min. 1 m (40 in) Durchmesser) • Flansch bei Stab- oder Seilsonde ≥ 300 mm (12 in) Durchmesser • Abstand zu Hindernissen ≥ 1 m (40 in) Typische Angaben unter Referenzbedingungen: DIN EN IEC 61298-2 / DIN EN IEC 60770-1;...
  • Seite 26 Levelflex FMP56, FMP57 80 (3.15) 60 (2.36) DC = 80 40 (1.57) 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36) -80 (-3.15) A0021482  23 Messabweichung am Sondenende bei Seilsonden Abstand vom Sondenende [mm(in)] Messabweichung: Summe aus Nichtlinearität, Nichtwiederholbarkeit und Hysterese Dielektrizitätskonstante (ε...
  • Seite 27 Levelflex FMP56, FMP57 Auflösung • digital: 1 mm • analog: 1 µA Reaktionszeit Die Reaktionszeit ist parametrierbar. Die folgenden Sprungantwortzeiten (gemäß DIN EN IEC 61298-2 / DIN EN IEC 60770-1) ergeben sich bei ausgeschalteter Dämpfung. (Nach DIN EN IEC 61298-2 / DIN EN IEC 60770-1 ist die Sprungantwortzeit die Zeitspanne nach einer sprunghaften Änderung des Eingangssignals, bis die Änderung des Ausgangssignals zum ers-...
  • Seite 28 Levelflex FMP56, FMP57 Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: • bei glatten metallischen Wänden: > 50 mm (2 in) • bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters • bei Betonwänden: > 500 mm (20 in), ansonsten kann sich der zulässige Messbereich reduzie- ren.
  • Seite 29 Levelflex FMP56, FMP57 • Produktstruktur, Merkmal 600 "Sondendesign": • Ausprägung MB "Sensor abgesetzt, 3 m Kabel" • Ausprägung MC "Sensor abgesetzt, 6 m Kabel" • Ausprägung MD "Sensor abgesetzt, 9 m Kabel" • Das Verbindungskabel ist bei diesen Ausführungen im Lieferumfang enthalten.
  • Seite 30 Levelflex FMP56, FMP57 L [m] A0017170  26 Quarzsand in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seil- durchmesser 6 mm (0,24 in) und 4 mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft)
  • Seite 31 Levelflex FMP56, FMP57 L [m] A0017172  28 Weizen in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurch- messer 6 mm (0,24 in) und 4 mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft)
  • Seite 32 Levelflex FMP56, FMP57 Zugbelastbarkeit Seilsonde und Bruchkraft (Silodecke) Die Belastbarkeit der Silodecke ist auf die maximale Bruchkraft auszulegen. FMP56 Seil 4 mm (¹⁄₆ in) 316 • Zugbelastbarkeit 12 kN • Bruchkraft max. 20 kN Seil 6 mm (¹⁄₄ in) PA>Stahl • Zugbelastbarkeit 12 kN •...
  • Seite 33 Levelflex FMP56, FMP57 • Für Gewinde G¾": Nach DIN7603 mit den Abmessungen 27 mm × 32 mm • Für Gewinde G1½": Nach DIN 7603 mit den Abmessungen 48 mm × 55 mm Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung beständigen Werkstoff.
  • Seite 34 Levelflex FMP56, FMP57 A0014199 Stutzenunterkante Ungefähr bündig mit Stutzenunterkante (±50 mm) Platte, Stutzen ⌀ 300 mm (12 in) = Platte ⌀ 280 mm (11 in); Stutzen ⌀ ≥ 400 mm (16 in) = Platte ⌀ ≥  350 mm (14 in) Rohr ⌀ 150 … 180 mm...
  • Seite 35 Levelflex FMP56, FMP57 Fixierung von Stabsonden • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. • Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibra- tion erforderlich. • Stabsonden nur unmittelbar am Sondenende fixieren.
  • Seite 36 Levelflex FMP56, FMP57 ≥ ≥ ≥ ≥ ø80...150 (ø3.2...6) mm (in) A0014138 Metallplatte Metallrohr Stabverlängerung/Zentrierung HMP40 (siehe "Zubehör") Einbau mit Stabverlängerung/Zentrierung (Zubehör): Bei starker Staubentwicklung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Störreflexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress+Hauser.
  • Seite 37 Levelflex FMP56, FMP57 Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleisten • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen.
  • Seite 38 Levelflex FMP56, FMP57 mm (in) A0014654  32 Prozessanschluss mit Flansch - FMP57 Behälterisolation Kompaktgerät Sensor abgesetzt Umgebung Umgebungstemperatur Gerät –40 … +80 °C (–40 … +176 °F) Vor-Ort-Anzeige –20 … +70 °C (–4 … +158 °F), außerhalb des Temperaturbereichs kann die Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
  • Seite 39 Levelflex FMP56, FMP57 Bei Temperatur (T ) am Prozessanschluss verringert sich die zulässige Umgebungstemperatur (T entsprechend dem folgenden Diagramm (Temperatur-Derating): Temperatur-Derating für FMP56 mit Einschraubgewinde G¾ oder NPT¾ [°C] ([°F])T a +80(+176) GT20: +74(+165) GT18: +71(+160) GT19: +65(+149) 4...20 mA HART...
  • Seite 40 Levelflex FMP56, FMP57 Temperatur-Derating für FMP57 [°C] ([°F])T a +80(+176) GT20: +66(+150) GT18: +63(+145) 4...20 mA HART GT19: +45(+113) -40(-40) +185 [°C] (-40) (+180) (+365) ([°F]) [°C] ([°F])T a (+174) GT18/20: +79 (+174) GT19: +74 (+165) GT20: +61(+141) 4...20 mA HART GT18: +58(+136) 4...20 mA...
  • Seite 41 Levelflex FMP56, FMP57 Betriebshöhe • Generell bis 2 000 m (6 600 ft) über Normalnull. • Über 2 000 m (6 600 ft) unter folgenden Bedingungen: • Bestellmerkmal 020 "Hilfsenergie; Ausgang" = A, B, C, E oder G (2-Draht-Ausführungen) • Versorgungsspannung U < 35 V •...
  • Seite 42 Levelflex FMP56, FMP57 Gerät O-Ring-Werkstoff Prozesstempertaur Zulassung EPDM (E7502 oder E7515) –40 … +120 °C (–40 … +248 °F) FDA FFKM (Kalrez 6375) –5 … +185 °C (+23 … +365 °F) bei PA-beschichteten Seilsonden max. 100 °C (212 °F) Bei blanken Sonden kann die Mediumstemperatur höher sein, solange sichergestellt ist, dass am Prozessanschluss die in der Tabelle angegebene Prozesstemperatur nicht überschritten...
  • Seite 43 Levelflex FMP56, FMP57 Konstruktiver Aufbau Abmessungen Abmessungen Elektronikgehäuse 98 (3.86)* 78 (3.07) 90 (3.54) A0011666  33 Gehäuse GT18 (316L). Maßeinheit mm (in) *für Geräte mit integriertem Überspannungsschutz. 99 (3.9)* 78 (3.07) 90 (3.54) A0011346  34 Gehäuse GT19 (Kunststoff PBT). Maßeinheit mm (in) *für Geräte mit integriertem Überspannungsschutz.
  • Seite 44 Levelflex FMP56, FMP57 Abmessungen Montagehalter ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  36 Montagehalter für das Elektronikgehäuse. Maßeinheit mm (in) Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten. Er kann aber auch separat als Zubehör bestellt wer- den (Bestellnummer: 71102216).
  • Seite 45 Levelflex FMP56, FMP57 FMP56: Abmessungen Prozessanschluss/Sonde 36 mm 10 mm 10 mm 10 mm ø6 (0.24) ø4 (0.16) ø22 (0.87) ø22 (0.87) A0012781  38 FMP56: Prozessanschluss / Sonde. Maßeinheit mm (in) Gewinde ISO228 G¾ oder ANSI MNPT¾ (Merkmal 100) Seilsonde 4 mm oder ¹⁄₆"...
  • Seite 46 Levelflex FMP56, FMP57 FMP57: Abmessungen Prozessanschluss/Sonde SW55 SW55 AF55 AF55 SW14 SW14 SW14 AF14 AF14 AF14 SW14 SW14 AF14 AF14 SW14 SW14 AF14 AF14 SW14 AF14 ø6 (0.24) ø8 (0.31) ø6 (0.24) ø4 (0.16) ø16 (0.63) ø22 (0.87) ø30 (1.18) ø22 (0.87)
  • Seite 47 Levelflex FMP56, FMP57 Sondenlängentoleranzen Stabsonden zulässige Toleranz in Abhängigkeit zur Sondenlänge: • < 1 m (3,3 ft) = –5 mm (–0,2 in) • 1 … 3 m (3,3 … 9,8 ft) = –10 mm (–0,39 in) • 3 … 6 m (9,8 … 20 ft) = –20 mm (–0,79 in) •...
  • Seite 48 Levelflex FMP56, FMP57 Werkstoffe Nicht-prozessberührende Werkstoffe Gehäuse GT18 (Edelstahl, korrosionsbeständig) A0036037  40 Material; Gehäuse GT18 Gehäuse; CF3M (ähnlich zu 316L/ 1.4404) 2.1 Elektronikraum-Deckel; CF3M (ähnlich zu 316L/ 1.4404), Dichtungen; NBR, Sichtfenster; Glas, Gewindebe- schichtung; Gleitlack auf Graphitbasis 2.2 Anschlussraum-Deckel; CF3M (ähnlich zu 316L/ 1.4404), Dichtung; NBR, Gewindebeschichtung; Gleitlack auf Graphitbasis Deckelsicherung;...
  • Seite 49 Levelflex FMP56, FMP57 Gehäuse GT19 (Kunststoff) A0013788  41 Material; Gehäuse GT19 Gehäuse; PBT 2.1 Elektronikraum-Deckel; PBT-PC, Dichtungen; EPDM, Sichtfenster; PC, Gewindebeschichtung; Gleitlack auf Graphitbasis 2.2 Anschlussraum-Deckel; PBT, Dichtung; EPDM, Gewindebeschichtung; Gleitlack auf Graphitbasis Sicherung am Gehäusehals; 316L (1.4404), A4-70 5.1 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung);...
  • Seite 50 Klebetypenschild; Kunststoff Mediumsberührende Werkstoffe Prozessanschluss Endress+Hauser liefert DIN/EN-Flansche in Edelstahl entsprechend AISI 316L (DIN/ EN Werk- stoffnummer 1.4404 oder 14435) aus. Die Werkstoffe 1.4404 und 1.4435 sind in ihrer Festig- keit-Temperatur-Eigenschaft in der EN 1092-1:2007 Tab. G.3.1-1 unter 13E0 eingruppiert.
  • Seite 51 Kabel, FRNC Sensoradapter, 304 (1.4301) Klemme, 316L (1.4404); Schraube, A4-70 Schlaufe, 316 (1.4401); Crimphülse, Aluminium; Typenschild, 304 (1.4301) Sonde Levelflex FMP56, FMP57 - Standardsonden Merkmal 060 "Sonde" Werkstoff • LA: Seil 4mm, 316 • NB: Seil 6mm, PA>Stahl • LB: Seil 1/6", 316 •...
  • Seite 52 Levelflex FMP56, FMP57 Levelflex FMP57 - weitere Sonden Merkmal 060 "Sonde" Nr. Werkstoff • AE: ...mm, Stab 16mm • LC: Seil 6mm, 316 • NC: Seil 8mm, PA>Stahl • AF: ...inch, Stab 16mm • LD: Seil 1/4", 316 • NF: Seil 1/3", PA>Stahl 304 (1.4301)
  • Seite 53 Levelflex FMP56, FMP57 Effizientes Diagnoseverhalten erhöht die Verfügbarkeit der Messung • Behebungsmaßnahmen sind in Klartext integriert • Vielfältige Simulationsmöglichkeiten und Linienschreiberfunktionen Integriertes Bluetooth-Modul (Option für HART-Geräte) • Einfache und schnelle Einrichtung über SmartBlue (App) • Keine zusätzlichen Werkzeuge oder Adapter erforderlich •...
  • Seite 54 Levelflex FMP56, FMP57 Zugriff auf Bedienmenü via Vor-Ort-Anzeige Bedienung mit Drucktasten Touch Control Bestellmerkmal "Anzeige; Option C "SD02" Option E "SD03" Bedienung" A0036312 A0036313 Anzeigeelemente 4-zeilige Anzeige 4-zeilige Anzeige Hintergrundbeleuchtung weiß, bei Gerätefehler rot Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Zulässige Umgebungstemperatur für die Anzeige: –20 …...
  • Seite 55 Levelflex FMP56, FMP57 Zugriff auf Bedienmenü via Via HART-Protokoll Bedientool A0044334  45 Möglichkeiten der Fernbedienung via HART-Protokoll SPS (Speicherprogrammierbare Steuerung) Messumformerspeisegerät, z. B. RN42 (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und AMS Trex Device Communicator AMS Trex Device Communicator Computer mit Bedientool (z. B. DeviceCare, FieldCare, AMS Device View, SIMATIC PDM) Commubox FXA195 (USB) Field Xpert SMT70/SMT77, Smartphone oder Computer mit Bedientool (z. B.
  • Seite 56 FFblue Bluetooth-Modem Field Xpert DeviceCare/FieldCare NI-FF Schnittstellenkarte Industrial network High Speed Ethernet FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät Sicherheitsbarriere Busabschlusswiderstand (Terminator) Via Serviceschnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Endress+Hauser...
  • Seite 57 Levelflex FMP56, FMP57 Bedienung über Bluetooth® wireless technology Voraussetzungen A0036790  47 Gerät mit Bluetooth-Modul Elektronikgehäuse des Geräts Bluetooth-Modul Diese Bedienmöglichkeit steht nur für Geräte mit Bluetooth-Modul zur Verfügung. Dafür gibt es zwei Möglichkeiten: • Das Geräte wurde mit einem Bluetooth-Modul bestellt: Merkmal 610 "Zubehör montiert", Option NF "Bluetooth"...
  • Seite 58 Levelflex FMP56, FMP57 SupplyCare SupplyCare ist ein webbasiertes Bedienprogramm für die Koordination des Material- und Informati- onsflusses entlang der Lieferkette. SupplyCare bietet einen umfassenden Überblick über die Füll- stände von z.B. weltweit verteilten Tanks und Silos und schafft somit die volle Transparenz über die aktuelle Bestandssituation, unabhängig von Zeit und Ort.
  • Seite 59 4 x Analogeingang 4 … 20 mA (2-Draht / 4-Draht) SupplyCare Hosting SupplyCare Hosting wird als Hosting-Dienstleistung (Software as a Service) angeboten. Hier wird die Software innerhalb der Endress+Hauser IT-Infrastruktur installiert und dem Benutzer im Endress +Hauser Portal zur Verfügung gestellt. Endress+Hauser...
  • Seite 60 Kunden. Die gehostete Variante von SupplyCare ist also stets auf dem neuesten Stand und kann auf unterschiedlich bemessene Kundenbedarfe zugeschnitten werden. Neben der IT-Infra- struktur und der Software, die in einem sicheren und redundanten Endress+Hauser Rechenzentrum installiert ist, werden weitere Dienstleistungen mit angeboten. Hierunter fallen eine definierte Ver- fügbarkeit der weltweiten Endress+Hauser Service- und Support-Organisation sowie definierte Ant-...
  • Seite 61 Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA, ZD) beigefügt. Dieses ist auf dem Typenschild referenziert. Die separate Dokumentation "Safety Instructions" (XA) mit allen relevanten Daten zum Explosi- onsschutz ist bei Ihrer Endress+Hauser Vertriebsstelle erhältlich. Dual-Seal ANSI/ISA 12.27.01 Die Geräte wurden gemäß ANSI/ISA 12.27.01 als Dual Seal-Geräte konstruiert. Dies ermöglicht es dem Anwender, auf die Installation und die Kosten einer externen sekundären Prozessdichtung im...
  • Seite 62 Levelflex FMP56, FMP57 CRN-Zulassung Für einige Gerätevarianten gibt es eine CRN-Zulassung. Eine CRN-Zulassung liegt vor, wenn folgende zwei Bedingungen erfüllt sind: • Das Gerät hat eine CSA- oder FM-Zulassung (Produkstruktur: Merkmal 010 "Zulassung") • Das Gerät hat einen CRN-zugelassenen Prozessanschluss gemäß folgender Tabelle:...
  • Seite 63 • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel- Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop 3-Punkt Linearitätsprotokoll Die folgenden Hinweise sind zu beachten, wenn im Merkmal Kalibration die Bestelloption 3- Punkt Linearitätsprotokoll gewählt wurde.
  • Seite 64 Levelflex FMP56, FMP57 Stabsonde Seilsonde Seilsonde LN ≤ 6 m (20 ft) LN > 6 m (20 ft) Position 3. Messpunkt C = 250 mm (9,84 in) C = 500 mm (19,7 in) A+B = 5 500 mm (217 in) Minimaler Messbereich B ≥...
  • Seite 65 Levelflex FMP56, FMP57 Sondentyp Mindestabstand vom Sondenende zur 0%-Marke Maximalwert für "Abgleich Leer" Stab C ≥ 100 mm (4 in) E ≤ 3,9 m (12,8 ft) Seil, FMP56 C ≥ 1 000 mm (40 in) E ≤ 11 m (36 ft) Seil, FMP57 C ≥...
  • Seite 66 Levelflex FMP56, FMP57 Funktion • Kontinuierliche Selbstüberwachung des Geräts. • Ausgabe von Diagnosemeldungen an • die Vor-Ort-Anzeige. • ein Asset Management-System (z.B. FieldCare/DeviceCare). • ein Automatisierungssystem (z.B. SPS). Vorteile • Information über den Gerätezustand stehen zeitnah zur Verfügung und werden rechtzeitig verar- beitet.
  • Seite 67 Levelflex FMP56, FMP57 Heartbeat Monitoring Verfügbarkeit Verfügbar für folgende Ausprägungen von Merkmal 540 "Anwendungspaket": Heartbeat Verification + Monitoring Funktion • Zusätzlich zu den Verifikationsparametern werden die zugehörige Parameterwerte protokolliert. • Bestehende Messgrößen, wie zum Beispiel die Echoamplitude, werden in den Wizards Schaumer- kennung und Ansatzerkennung verwendet.
  • Seite 68 Levelflex FMP56, FMP57 11×1.6 A0051672  51 Übersicht A0015466  52 Bauhöhe. Maßeinheit mm (in) 202 (7.95) 299 (11.8) A0015472  53 Abmessungen. Maßeinheit mm (in) Material • Schutzhaube; 316L (1.4404) • Halter; 316L (1.4404) • Montagewinkel; 316L (1.4404) • Spannschraube; 316L (1.4404) + Kohlenstofffaden •...
  • Seite 69 Levelflex FMP56, FMP57 Bestellnummer Zubehör: 71162242 Montagehalter für Elektronikgehäuse Bei den Geräteausführungen "Sensor abgesetzt" (Merkmal 060 der Produkstruktur) ist der Montage- halter im Lieferumfang enthalten. Er kann aber auch separat als Zubehör bestellt werden. ø42...60 (1.65...2.36) 122 (4.8) 127...140 (5...5.51) 161 (6.34)
  • Seite 70 Levelflex FMP56, FMP57 Stabverlängerung (Zentrierung) HMP40 Die Bestellung der Stabverlängerung (Zentrierung) HMP40 erfolgt über den Produktkonfigurator. A0013597 Nozzle height Extension rod Centering disk Zulässige Temperatur an Stutzenunterkante: • ohne Zentrierscheibe, keine Beschränkung • mit Zentrierscheibe, –40 … +150 °C (–40 … +302 °F)
  • Seite 71 Levelflex FMP56, FMP57 Für Seilsonden 4 mm (¹⁄₆ in) oder 6 mm (¹⁄₄ in) mit PA>Stahl : Durchmesser D = 20 mm (0,8 in) Bestellnummer Zubehör: 52014249 Für Seilsonden 6 mm (¹⁄₄ in) oder 8 mm (¹⁄₃ in) mit PA>Stahl: Durchmesser D = 25 mm (1 in) Bestellnummer Zubehör:...
  • Seite 72 Levelflex FMP56, FMP57 Bestellinformationen • Wenn die abgesetzte Anzeige verwendet werden soll, muss das Gerät in der Ausführung "Vorberei- tet für Anzeige FHX50" bestellt werden. Beim FHX50 muss unter "Ausführung Messgerät" die Option "Vorbereitet für Anzeige FHX50" gewählt werden. • Wenn ein Messgerät nicht in der Ausführung "Vorbereitet für Anzeige FHX50" bestellt wurde und mit einem FHX50 nachgerüstet werden soll, muss bei FHX50 unter "Ausführung Messgerät"...
  • Seite 73 Levelflex FMP56, FMP57 Bei Nachrüstung: • Bestellnummer für 1-Kanal-Geräte (OVP10): 71128617 • Bestellnummer für 2-Kanal-Geräte (OVP20): 71128619 • Abhängig von der Zulassung des Transmitters kann die Verwendung des OVP-Moduls einge- schränkt sein. Ein Gerät darf nur dann mit dem OVP-Modul nachgerüstet werden, wenn in den zugehörigen Sicherheitshinweisen (XA) unter Optionale Spezifikationen die Option NA (Überspan-...
  • Seite 74 FXA42, Connect Sensor FXA30B oder weiteren erfasst und übertragen. SupplyCare Hosting wird als Hosting-Dienstleistung (Software as a Service, SaaS) angeboten. Im Endress+Hauser Portal werden dem Nutzer die Daten über das Internet zur Verfügung gestellt. Zu Einzelheiten: Dokumente Technische Information TI01229S und Betriebsanleitung...
  • Seite 75 Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
  • Seite 76 *71670618* 71670618 www.addresses.endress.com...
