Endress+Hauser Levelflex FMP56 Technische Information Seite 46

A
SW55
AF55
SW14
AF14
D
SW14
AF14
ø16 (0.63)
46

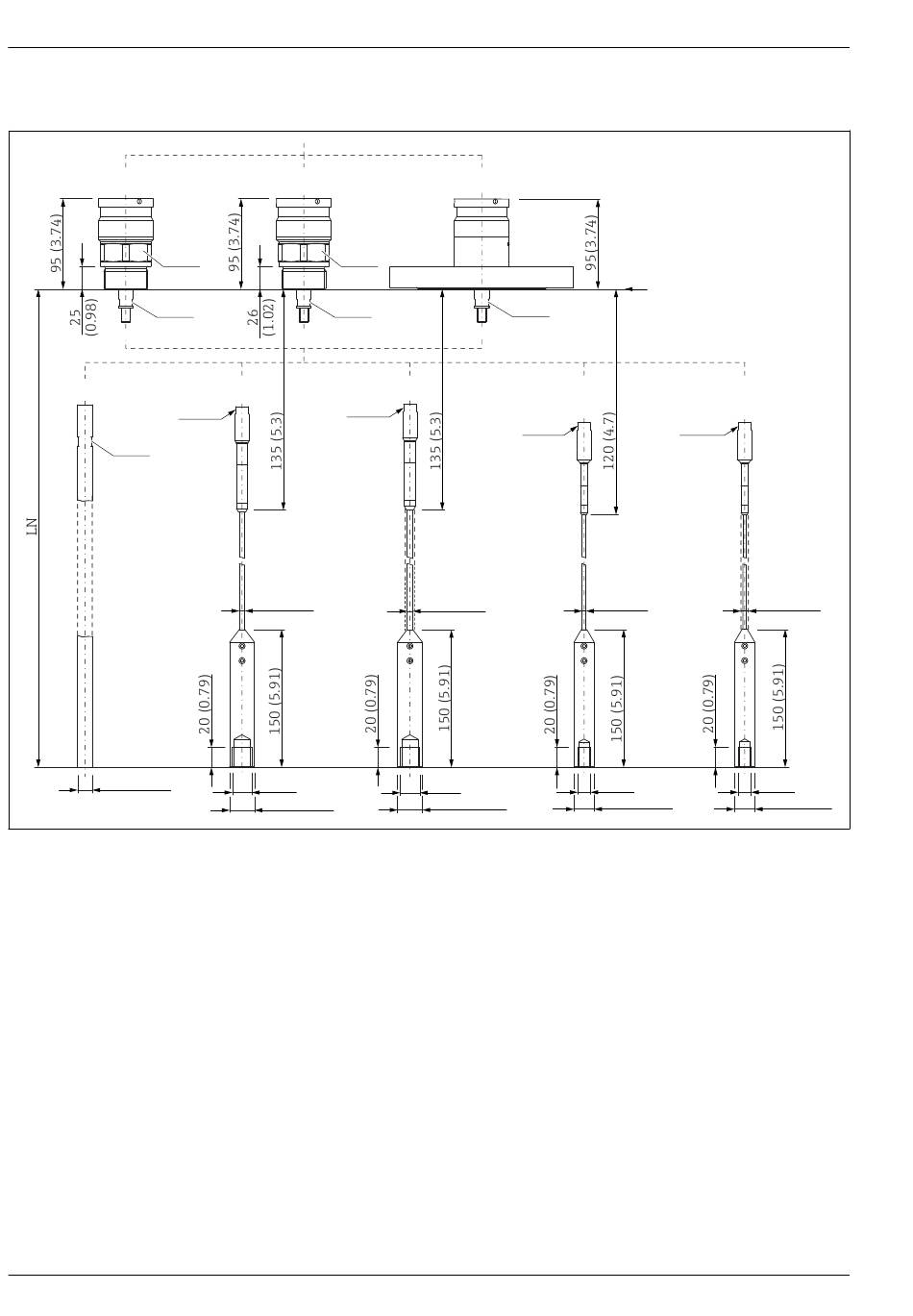

FMP57: Abmessungen Prozessanschluss/Sonde
B
SW55
AF55
SW14
AF14
E
SW14
SW14
AF14
AF14
ø6 (0.24)
M20
ø30 (1.18)
 39 FMP57: Prozessanschluss / Sonde. Maßeinheit mm (in)
A Gewinde ISO228 G1½ (Merkmal 100)
B Gewinde ANSI MNPT1½ (Merkmal 100)
C Flansch ANSI B16.5, EN1092-1, JIS B2220 (Merkmal 100)
D Stabsonde 16 mm (Merkmal 060)
E Seilsonde 6 mm oder ¼" (Merkmal 060)
F Seilsonde 8 mm oder ¹⁄₃", PA>Stahl (Merkmal 060)
G Seilsonde 4 mm oder ¹⁄₆" (Merkmal 060)
H Seilsonde 6 mm oder ¼", PA>Stahl (Merkmal 060)
LN Sondenlänge
R Referenzpunkt der Messung
C
SW14
AF14
F
SW14
AF14
ø8 (0.31)
M20
ø30 (1.18)
Levelflex FMP56, FMP57
R
H
G
SW14
AF14
ø4 (0.16)
M14
ø22 (0.87)
Endress+Hauser
ø6 (0.24)
M14
ø22 (0.87)
A0012782
