Endress+Hauser Levelflex FMP56 Technische Information Seite 15

Levelflex FMP56, FMP57
Endress+Hauser

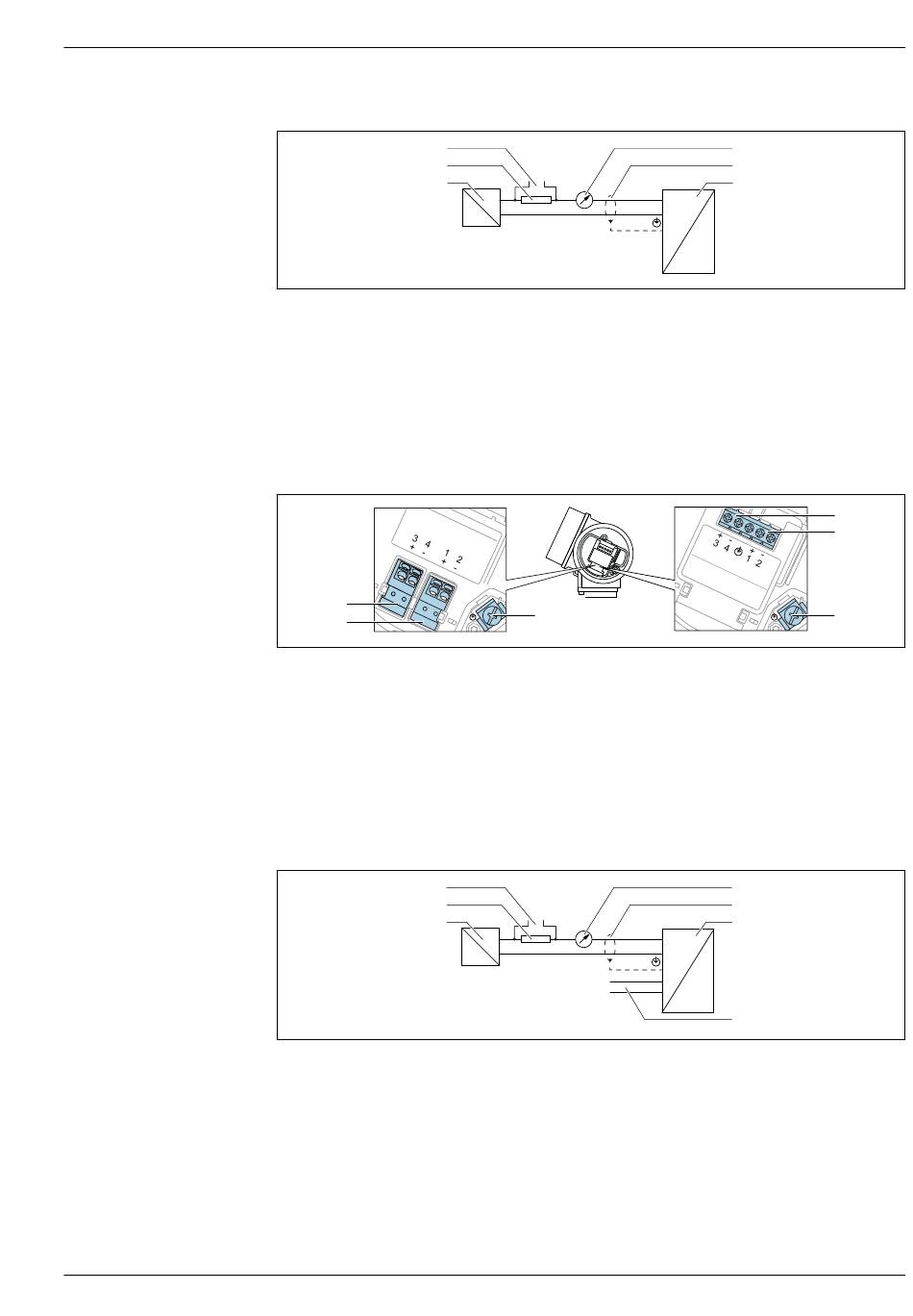

Blockschaltbild 4 ... 20 mA HART
3
2
1
 7 Blockschaltbild 4 ... 20 mA HART
1 Speisetrenner für Spannungsversorgung; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A
2
1
 8 Klemmenbelegung 2-Draht: 4 ... 20 mA HART, Schaltausgang
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz
2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz
3 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz
4 Anschluss 4 ... 20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz
5 Anschlussklemme für Kabelschirm
Blockschaltbild 4 ... 20 mA HART, Schaltausgang
3
2
1
 9 Blockschaltbild 4 ... 20 mA HART, Schaltausgang
1 Speisetrenner für Spannungsversorgung; Klemmenspannung beachten
2 Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten
3 Anschluss für Commubox FXA195 oder FieldXpert (über VIATOR Bluetooth-Modem)
4 Analoges Anzeigeinstrument; Maximale Bürde beachten
5 Kabelschirm; Kabelspezifikation beachten
6 Messgerät
7 Schaltausgang (Open Collector)
+ +
1
- -
2
5
+ +
1
- -
2
+
3
-
4
4
5
6
I
Y
B 3
4
5
4
5
6
I
Y
7
A0036499
A0036500
A0036501
