Endress+Hauser Levelflex FMP56 Technische Information Seite 50

Einschraubgewinde
G¾, NPT¾
1
4
7
6
5
A0013890
50

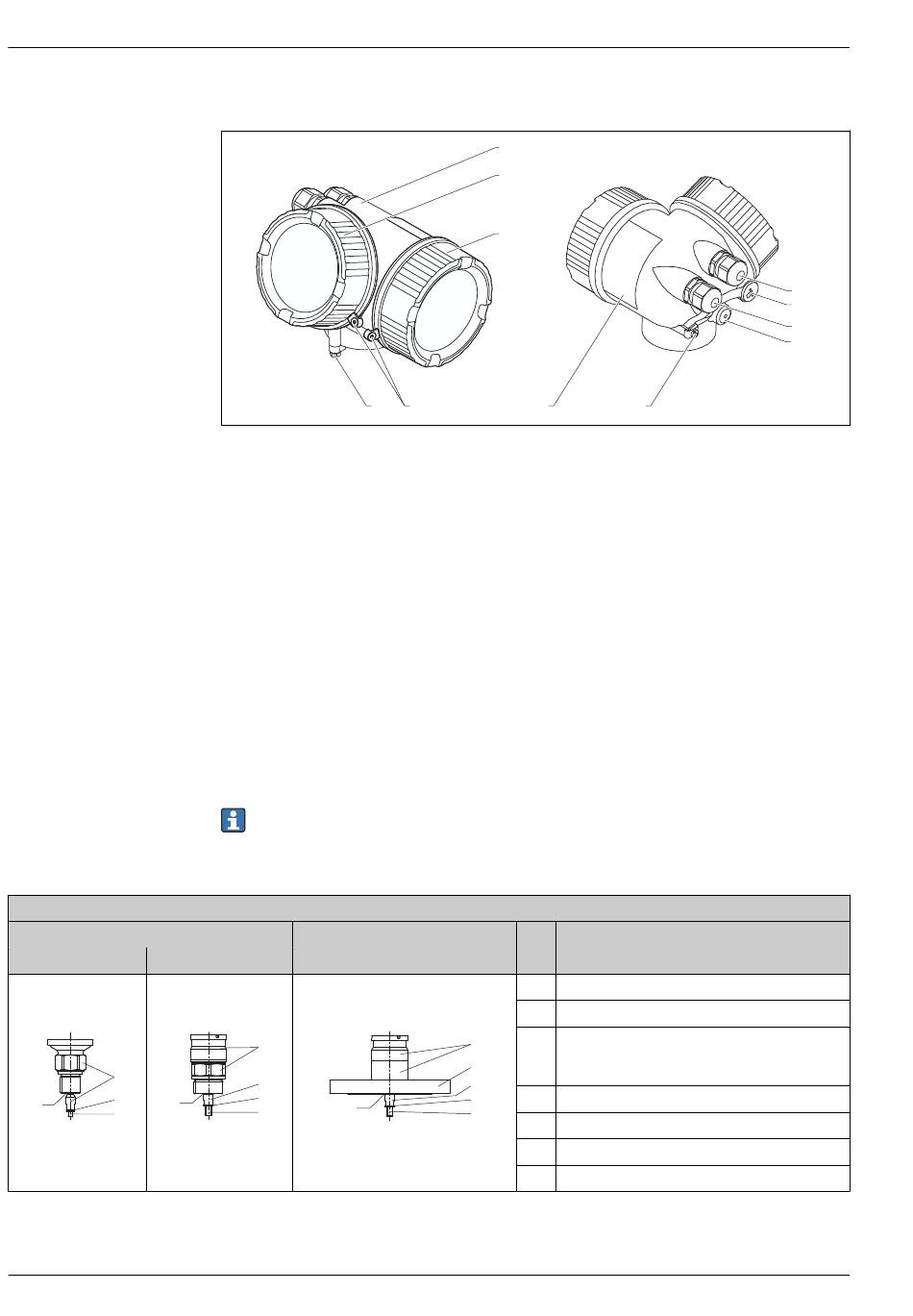

Gehäuse GT20 (Aluminiumdruckguss, pulverbeschichtet)
 42 Material; Gehäuse GT20
1 Gehäuse RAL 5012 (blau); AlSi10Mg(<0,1% Cu), Beschichtung; Polyester
2.1 Elektronikraum-Deckel RAL 7035 (grau); AlSi10Mg(<0,1% Cu), Dichtungen; NBR, Sichtfenster; Glas, Gewin-
debeschichtung; Gleitlack auf Graphitbasis
2.2 Anschlussraum-Deckel RAL 7035 (grau); AlSi10Mg(<0,1% Cu), Dichtungen; NBR, Gewindebeschichtung;
Gleitlack auf Graphitbasis
3 Deckelsicherung; 316L (1.4404), A4
4 Sicherung am Gehäusehals; 316L (1.4404), A4-70
5.1 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung); 316L (1.4404),
EPDM, PE, PBT-GF, Messing (CuZn) vernickelt, PA
5.2 Blindstopfen, Verschraubung, Adapter oder Stecker (abhängig von der Geräteausführung); 316L (1.4404),
EPDM, PE, PBT-GF, Stahl verzinkt, Messing (CuZn) vernickelt, PA
6 Blindstopfen; Messing (CuZn) vernickelt, M12-Buchse; GD-Zn vernickelt
7 Druckausgleichstopfen; Messing (CuZn) vernickelt
8 Erdungsklemme; 316L (1.4404), A4 (1.4571)
9 Klebetypenschild; Kunststoff
Mediumsberührende Werkstoffe
Prozessanschluss
Endress+Hauser liefert DIN/EN-Flansche in Edelstahl entsprechend AISI 316L (DIN/ EN Werk-
stoffnummer 1.4404 oder 14435) aus. Die Werkstoffe 1.4404 und 1.4435 sind in ihrer Festig-
keit-Temperatur-Eigenschaft in der EN 1092-1:2007 Tab. G.3.1-1 unter 13E0 eingruppiert.
Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein.
G1½, NPT1½
1
2
4
7
5
A0013888
1
2.1
2.2
4 3
Levelflex FMP56. FMP57
Flansch Nr.
1
3
2
4
5
A0013889
Levelflex FMP56, FMP57
9 8
Werkstoff
1 304 (1.4301)
2 316L (1.4404)
3 ASME: 316/316L
EN: 316L (1.4404)
JIS: 316L (1.4435)
4 Nordlock Sicherungsscheibe: 1.4547
5 1.4462, Duplex CR22
6 PPS-GF40
7 PEEK GF30
5.2
6
5.1
7
A0036037
