Endress+Hauser Levelflex FMP56 Technische Information Seite 32

32
Zugbelastbarkeit Seilsonde und Bruchkraft (Silodecke)
Die Belastbarkeit der Silodecke ist auf die maximale Bruchkraft auszulegen.
FMP56
Seil 4 mm (¹⁄₆ in) 316
• Zugbelastbarkeit 12 kN
• Bruchkraft max. 20 kN
Seil 6 mm (¹⁄₄ in) PA>Stahl
• Zugbelastbarkeit 12 kN
• Bruchkraft max. 20 kN
FMP57
Seil 4 mm (¹⁄₆ in) 316
• Zugbelastbarkeit 12 kN
• Bruchkraft max. 20 kN
Seil 6 mm (¹⁄₄ in) 316
• Zugbelastbarkeit 30 kN
• Bruchkraft max. 42 kN
Seil 6 mm (¹⁄₄ in) PA>Stahl
• Zugbelastbarkeit 12 kN
• Bruchkraft max. 20 kN
Seil 8 mm (¹⁄₃ in) PA>Stahl
• Zugbelastbarkeit 30 kN
• Bruchkraft max. 42 kN
Seitliche Belastbarkeit (Biegefestigkeit) von Stabsonden
FMP57
Stab 16 mm (0,63 in) 316L
Biegefestigkeit 30 Nm
Hinweise zum Prozessanschluss
Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei
dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeit-
weise Behälterboden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls
eingekürzt und fixiert werden.
Einschraubgewinde

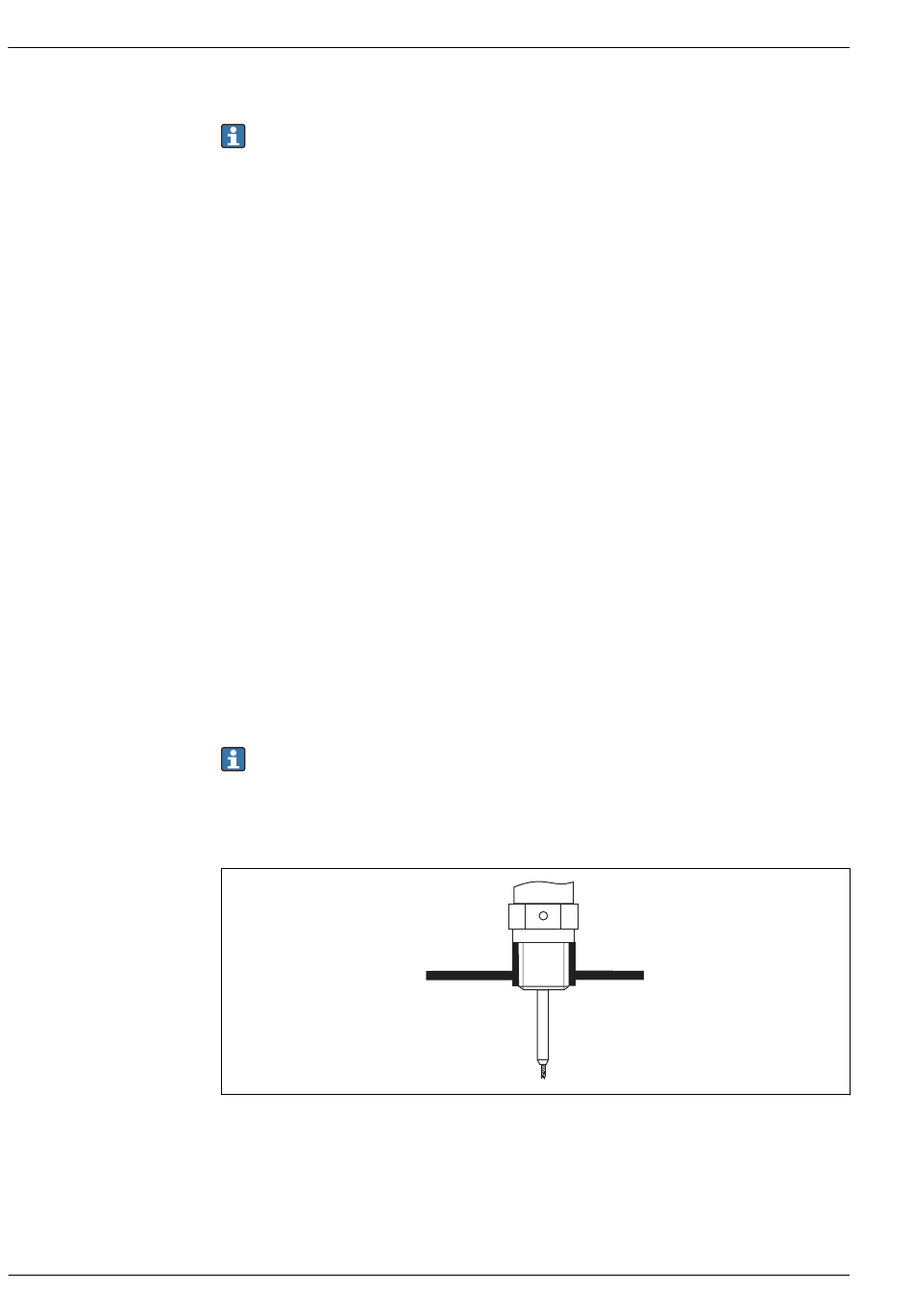

 30 Montage mit Einschraubgewinde; bündig mit der Behälterdecke
Dichtung
Das Gewinde sowie die Dichtform entsprechen der DIN3852 Teil 2, Einschraubzapfen Form A.
Dazu passen folgende Dichtringe:
Levelflex FMP56, FMP57
A0015121
