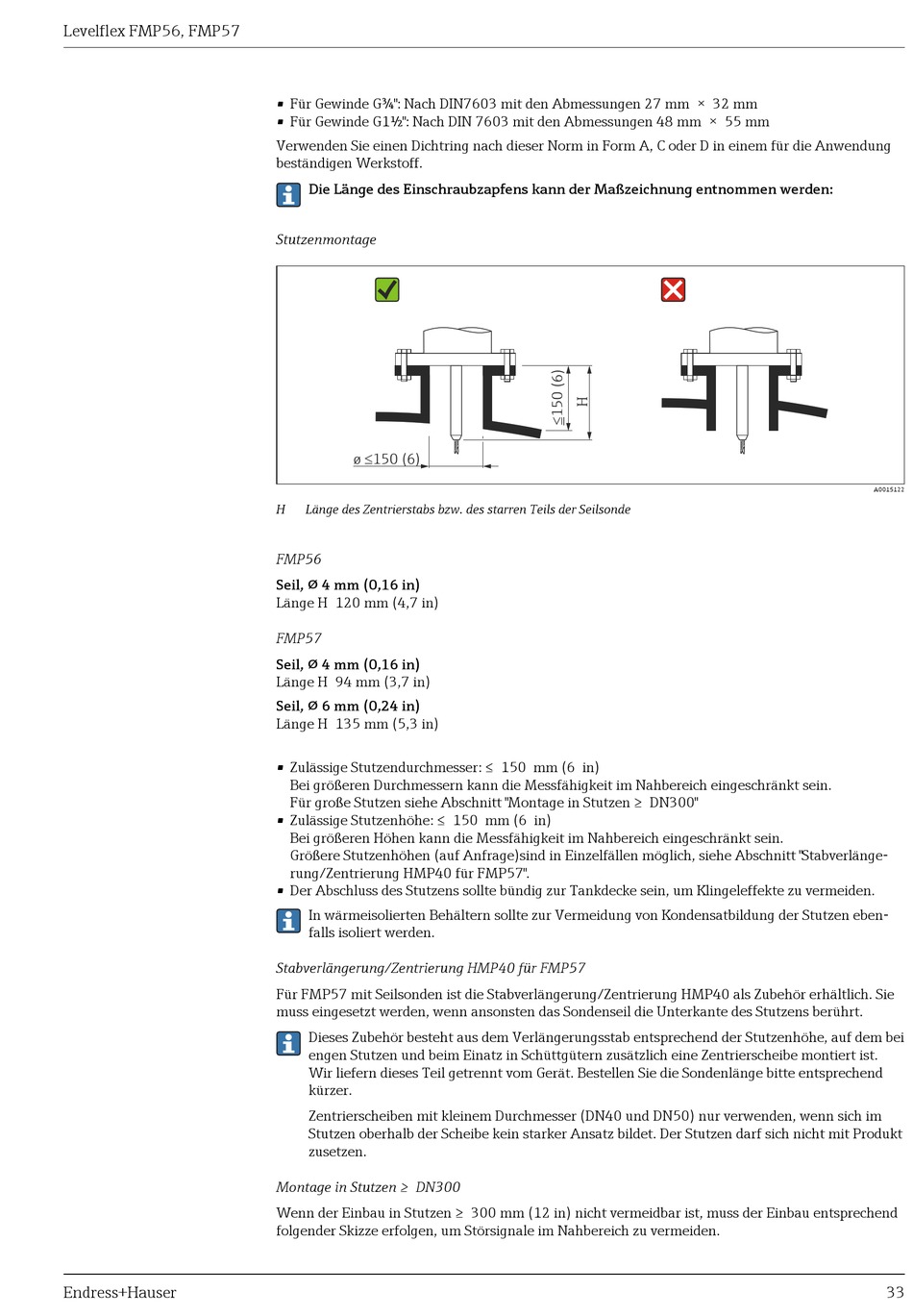

Levelflex FMP56, FMP57
Endress+Hauser
• Für Gewinde G¾": Nach DIN7603 mit den Abmessungen 27 mm × 32 mm
• Für Gewinde G1½": Nach DIN 7603 mit den Abmessungen 48 mm × 55 mm
Verwenden Sie einen Dichtring nach dieser Norm in Form A, C oder D in einem für die Anwendung
beständigen Werkstoff.
Die Länge des Einschraubzapfens kann der Maßzeichnung entnommen werden:
Stutzenmontage
ø 150 (6)
£
H Länge des Zentrierstabs bzw. des starren Teils der Seilsonde
FMP56
Seil, ⌀ 4 mm (0,16 in)
Länge H 120 mm (4,7 in)
FMP57
Seil, ⌀ 4 mm (0,16 in)
Länge H 94 mm (3,7 in)
Seil, ⌀ 6 mm (0,24 in)
Länge H 135 mm (5,3 in)
• Zulässige Stutzendurchmesser: ≤ 150 mm (6 in)
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für große Stutzen siehe Abschnitt "Montage in Stutzen ≥ DN300"
• Zulässige Stutzenhöhe: ≤ 150 mm (6 in)
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Größere Stutzenhöhen (auf Anfrage)sind in Einzelfällen möglich, siehe Abschnitt "Stabverlänge-
rung/Zentrierung HMP40 für FMP57".
• Der Abschluss des Stutzens sollte bündig zur Tankdecke sein, um Klingeleffekte zu vermeiden.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stutzen eben-
falls isoliert werden.
Stabverlängerung/Zentrierung HMP40 für FMP57
Für FMP57 mit Seilsonden ist die Stabverlängerung/Zentrierung HMP40 als Zubehör erhältlich. Sie
muss eingesetzt werden, wenn ansonsten das Sondenseil die Unterkante des Stutzens berührt.
Dieses Zubehör besteht aus dem Verlängerungsstab entsprechend der Stutzenhöhe, auf dem bei
engen Stutzen und beim Einatz in Schüttgütern zusätzlich eine Zentrierscheibe montiert ist.
Wir liefern dieses Teil getrennt vom Gerät. Bestellen Sie die Sondenlänge bitte entsprechend
kürzer.
Zentrierscheiben mit kleinem Durchmesser (DN40 und DN50) nur verwenden, wenn sich im
Stutzen oberhalb der Scheibe kein starker Ansatz bildet. Der Stutzen darf sich nicht mit Produkt
zusetzen.
Montage in Stutzen ≥ DN300
Wenn der Einbau in Stutzen ≥ 300 mm (12 in) nicht vermeidbar ist, muss der Einbau entsprechend
folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.
A0015122
