2.4.3 Typový štítek odděleného provedení

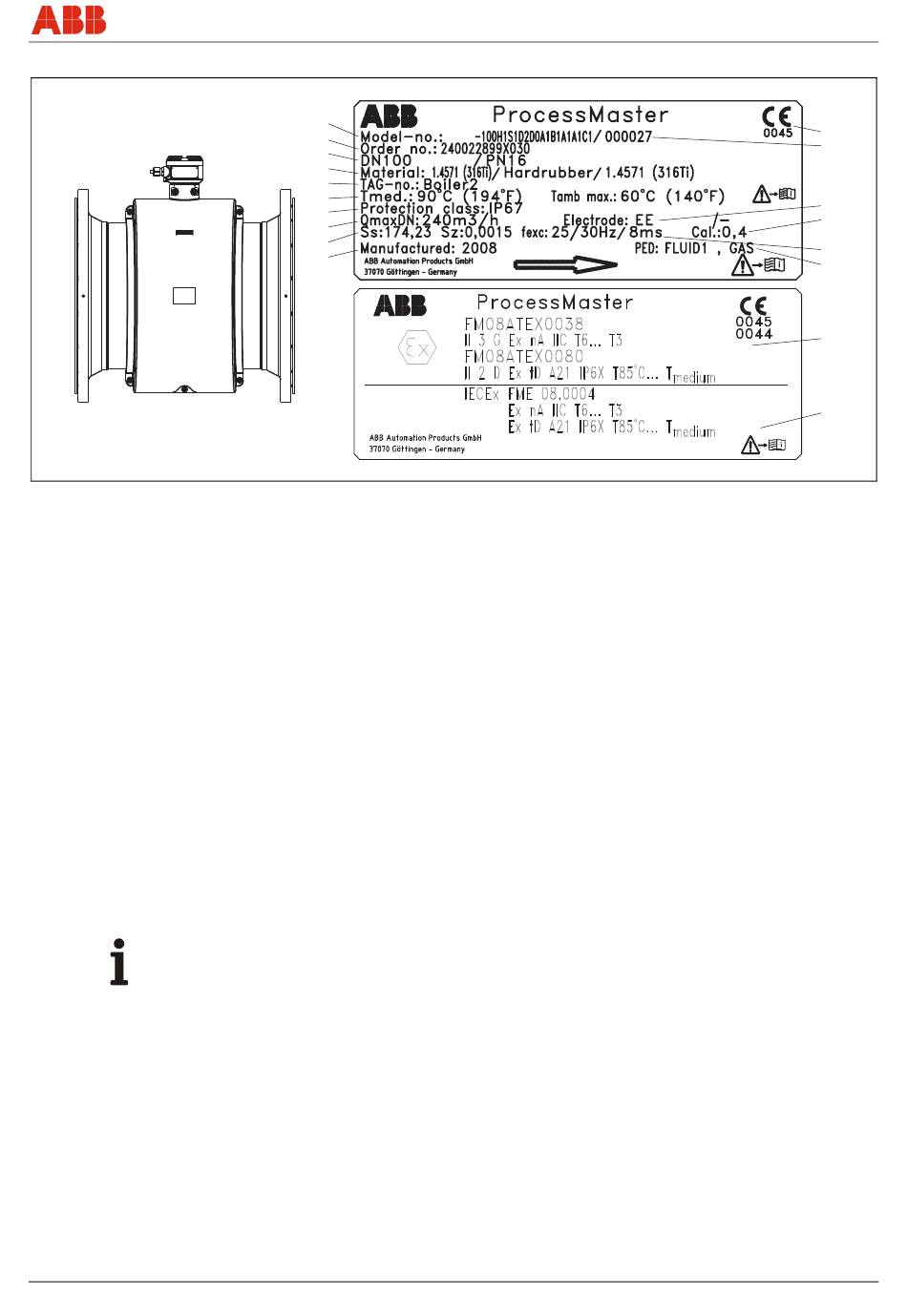

Obr. 3: Oddělená konstrukce (externí převodník)
1 Číslo modelu (podrobnosti technického provedení
lze najít ve specifikaci nebo v potvrzení
objednávky)
2 Číslo objednávky
3 Světlost a stupeň jmenovitého tlaku
4 Materiál: příruba / vyztužení / elektroda
5 Zákazníkovo specifické TAG číslo (pokud
předepsáno)
6 T = maximálně přípustná teplota měřené látky
med
T = maximálně přípustná okolní teplota
amb
7 Ochranná třída EN 60529
8 Kalibrovací hodnota Max DN
9 Kalibrovací hodnota SS (rozpětí)
Kalibrovací hodnota Sz (referenční bod)
10 Rok výroby
11 Značka CE
12 Sériové číslo pro identifikaci výrobcem
13 Dodatečné informace: EE = zemnicí elektrody,
TFE = dílčí výplňová elektroda
14 Přesnost, s níž byl přístroj kalibrován (např. 0,4 %
měřené hodnoty)
DŮLEŽITÉ (UPOZORNĚNÍ)
Přístroje s osvědčením 3A budou označeny přídavným štítkem.
SM/FEX300/FEX500/ATEX/IECEX-X2
1
FEP325
2
3
4
5
6
7
8
9
10
15 Kmitočet budicího impulsu cívek snímače měřené
hodnoty
16 Označení, zda leží tlakový přístroj v rozsahu platnosti
směrnice pro tlaková zařízení.
Specifikace fluidní skupiny, na kterou je brán zřetel.
Fluidní skupina 1 = nebezpečné fluidy, kapalné,
plynné. (PressureEquipmentDirective = PED).
Pokud leží přístroj mimo rozsah platnosti směrnice pro
tlaková zařízení 2014/68/EU, je zařazen do oblasti
SEP (= Sund Reengineering Praktice) "dobrá
inženýrská praxe" podle čl. 3 odst. 3 PED.
Chybí-li tyto údaje, není shoda podle požadavků
směrnice pro tlaková zařízení 2014/68/EU splněna.
Platí nařízení o výjimkách pro vodní sítě a sdružené
části výstroje dle směrnice 1/16 k článku 1 odst. 3.2
směrnice pro tlaková zařízení.
17 Ex-označení dle ATEX (příklad)
18 Ex-označení dle IECEx (příklad)
FEX300, FEX500
Provedení přístrojů
11
12
13
14
15
16
17
18
G00630
CS - 13
