2.4 Typový štítek
2.4.1 Typový štítek kompaktního provedení (dvoukomorové těleso)

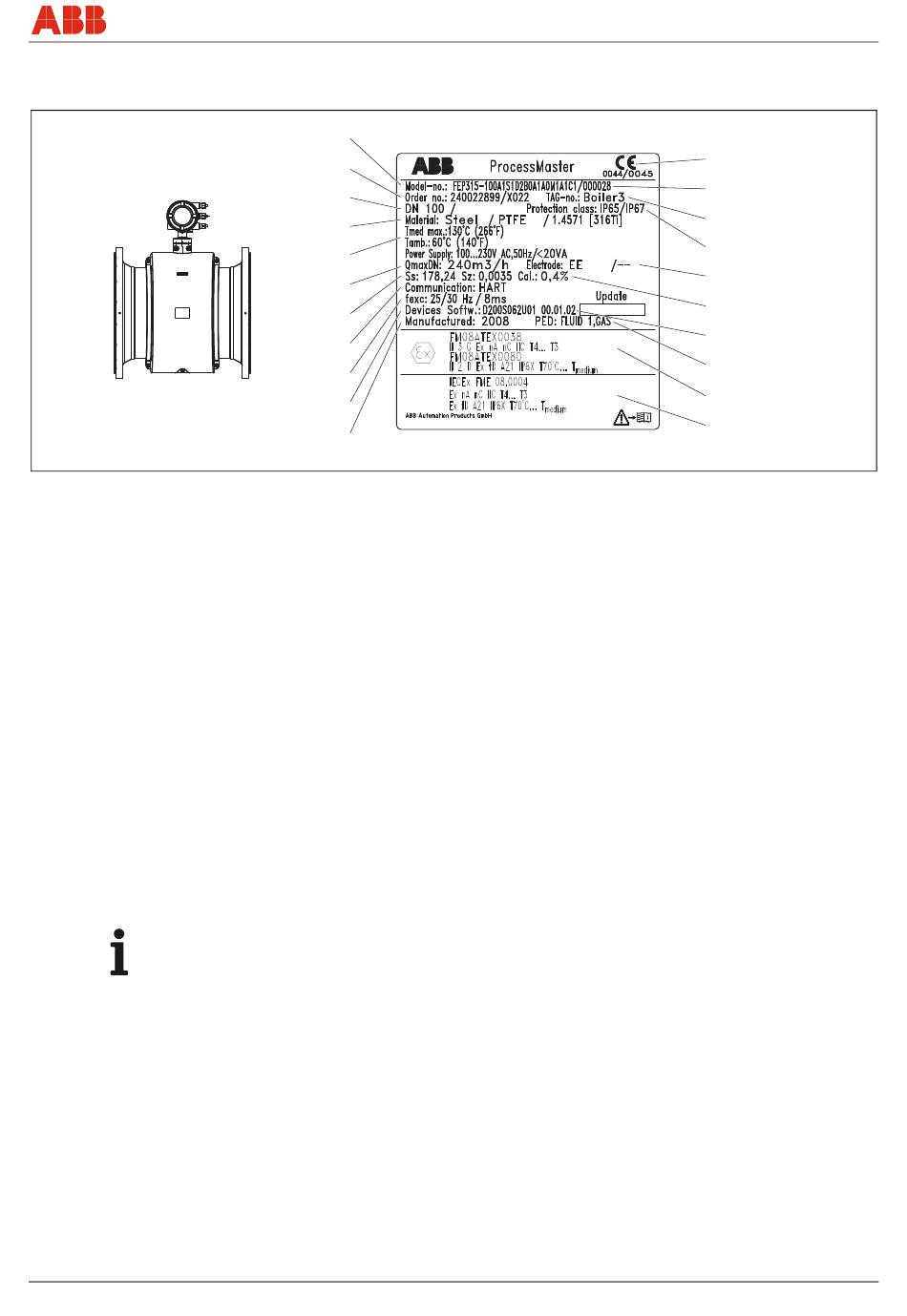

Obr. 1
1 Číslo modelu (podrobnosti technického provedení
lze najít ve specifikaci nebo v potvrzení
objednávky)
2 Číslo objednávky
3 Světlost a stupeň jmenovitého tlaku
4 Materiál: příruba / vyztužení / elektroda
5 T = maximálně přípustná teplota měřené látky
med
T = maximálně přípustná okolní teplota
amb
6 Kalibrovací hodnota Max DN
7 Kalibrovací hodnota SS (rozpětí)
Kalibrovací hodnota Sz (referenční bod)
8 Komunikační protokol převodníku
9 Kmitočet budicího impulsu cívek snímače měřené
hodnoty
10 Verze programového vybavení
11 Rok výroby
12 Značka CE
13 Sériové číslo pro identifikaci výrobcem
14 Zákazníkovo specifické TAG číslo (pokud
předepsáno)
15 Ochranná třída EN 60529
DŮLEŽITÉ (UPOZORNĚNÍ)
Přístroje s osvědčením 3A budou označeny přídavným štítkem.
SM/FEX300/FEX500/ATEX/IECEX-X2
1
2
3
PN 16
4
5
6
7
8
9
10
37079 Goettingen - Germany
11
16 Dodatečné informace: EE = zemnicí elektrody,
TFE = dílčí výplňová elektroda
17 Přesnost, s níž byl přístroj kalibrován (např. 0,2%
měřené hodnoty)
18 Revizní stav (xx.xx.xx)
19 Označení, zda leží tlakový přístroj v rozsahu platnosti
směrnice pro tlaková zařízení.
Specifikace fluidní skupiny, na kterou je brán zřetel.
Fluidní skupina 1 = nebezpečné fluidy, kapalné,
plynné. (PressureEquipmentDirective = PED).
Pokud leží přístroj mimo rozsah platnosti směrnice pro
tlaková zařízení 2014/68/EU, je zařazen do oblasti
SEP (= Sund Reengineering Praktice) "dobrá
inženýrská praxe" podle čl. 3 odst. 3 PED.
Chybí-li tyto údaje, není shoda podle požadavků
směrnice pro tlaková zařízení 2014/68/EU splněna.
Platí nařízení o výjimkách pro vodní sítě a sdružené
části výstroje dle směrnice 1/16 k článku 1 odst. 3.2
směrnice pro tlaková zařízení.
20 Ex-označení dle ATEX (příklad)
21 Ex-označení dle IECEx (příklad)
FEX300, FEX500
Provedení přístrojů
12
13
14
15
16
17
18
19
20
21
G00629
CS - 11
