5 Τεχνικά στοιχεία Ex για τη λειτουργία στη ζώνη 2, 21, 22
5.1 Ηλεκτρική σύνδεση
5.1.1 Αισθητήρας τιμών μέτρησης και μετατροπέας μέτρησης στη ζώνη 2 ή μετατροπέας τιμών μέτρησης
εκτός της επικίνδυνης για έκρηξη περιοχής
Αισθητήρας τιμών μέτρησης FEP315/FEP515, FEH315/FEH515, FEP325/FEP525,
FEH325/FEH525 και μετατροπέας μέτρησης FET325/FET525 (Ζώνη 2)
FEP315 / FEH315 /
FEP515 FEH515
PA
A
1+ 2-
L N
PE
A = μετατροπέας μέτρησης, B = αισθητήρας τιμών μέτρησης

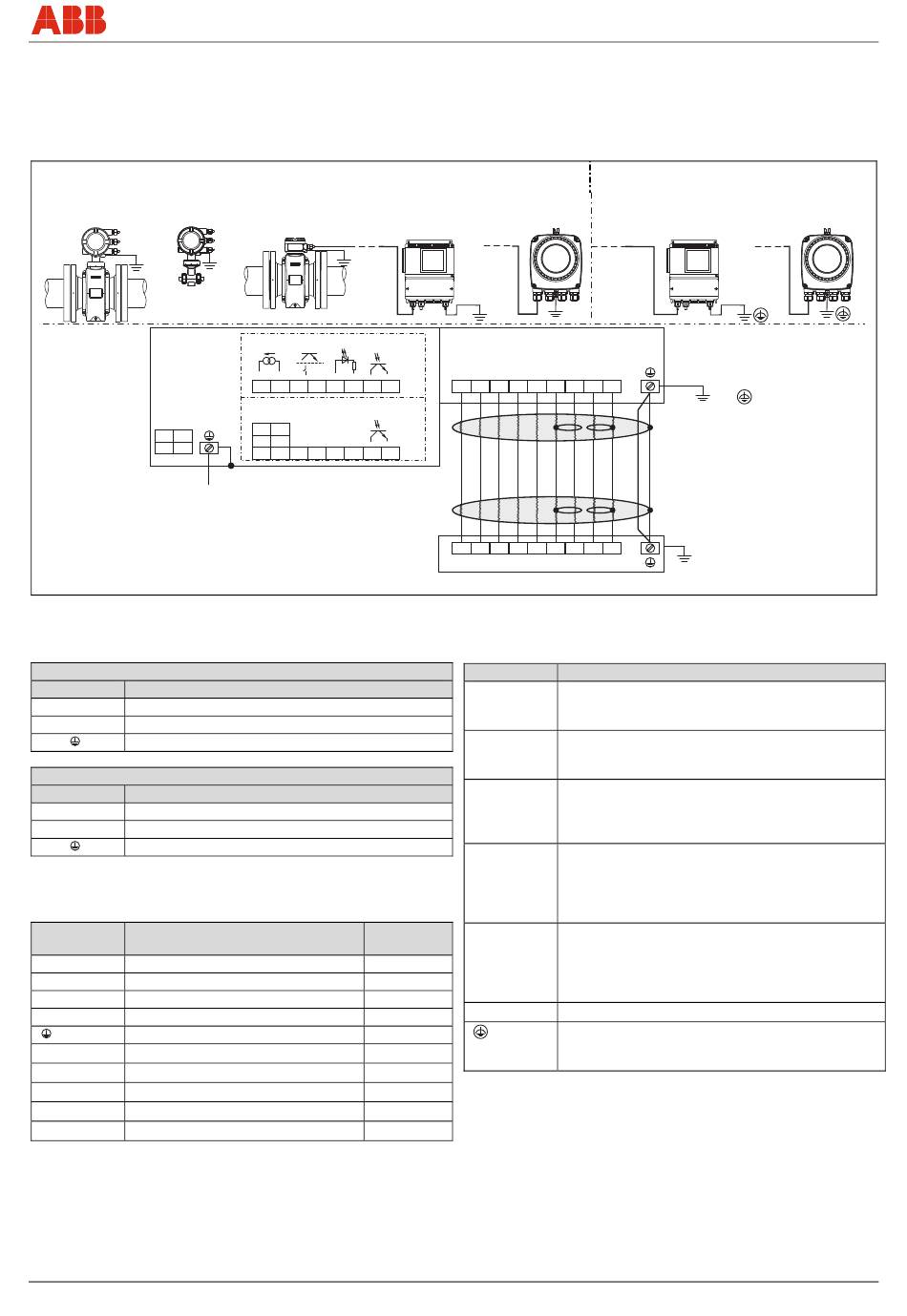

Εικ. 14: HART, PROFIBUS PA και πρωτόκολλο FOUNDATION fieldbus
Wechsel ein-auf zweispaltig
Σύνδεση της τροφοδοσίας ισχύος
Τροφοδοσία εναλλασσόμενης τάσης (AC)
Ακροδέκτης Λειτουργία
L
Φάση
N
Ουδέτερος αγωγός
PE /
Αγωγός γείωσης (PE)
Τροφοδοσία συνεχούς τάσης (DC)
Ακροδέκτης Λειτουργία
1+
+
2-
-
PE / Αγωγός γείωσης (PE)
Σύνδεση του καλωδίου σήματος
Μόνο για την αποσπώμενη σχεδίαση.
Ακροδέκτης Λειτουργία
M1
Μαγνητικό πηνίο
M2 Μαγνητικό πηνίο
D1
Αγωγός δεδομένων
D2
Αγωγός δεδομένων
/ SE
Θωράκιση
Αγωγός σήματος
E1
Θωράκιση Ε1
1S
Αγωγός σήματος
E2
2S Θωράκιση E2
∆υναμικό μέτρησης
3
Wechsel ein-auf zweispaltig
SM/FEX300/FEX500/ATEX/IECEX-X2
Τεχνικά στοιχεία Ex για τη λειτουργία στη ζώνη 2, 21, 22
FEP325 / FEP525
FEH325 / FEH525
PA
PA
HART
24 V
- - - -
+ + + +
31 32 51 52 81 82 41 42
PROFIBUS PA, FOUNDATION fieldbus
FF+ FF-
PA+ PA-
-
+
97 98 41 42
Χρώμα
κλώνου
Καφέ
Κόκκινο
Πορτοκαλί
Κίτρινο
-
Μοβ
-
Μπλε
-
Πράσινο
FEX300, FEX500
εκτός της επικίνδυνης για έκρηξη περιοχής
FET325 / FET525
PA
PA
M1 M2 D1 D2 3 2S E2 E1 1S
B
M1 M2 D1 D2 3 2S E2 E1 1S
Σύνδεση των εξόδων
Ακροδέκτης Λειτουργία
31 / 32
Έξοδος ρεύματος/Έξοδος HART
Η έξοδος του ρεύματος μπορεί να είναι «ενεργή» ή
«παθητική».
97 / 98
Ψηφιακή επικοινωνία
PROFIBUS PA (PA+/PA-) ή FOUNDATION fieldbus
(FF+ / FF-) κατά IEC 61158-2.
51 / 52
Ψηφιακή έξοδος DO1 ενεργητική/παθητική
Λειτουργία ρυθμιζόμενη μέσω λογισμικού επιτόπου
ως «Έξοδος παλμού» ή ως «∆υαδική έξοδος» Η
εργοστασιακή ρύθμιση είναι «Έξοδος παλμού».
81 / 82
Ψηφιακή είσοδος/Είσοδος επαφής
Λειτουργία μέσω λογισμικού ρυθμιζόμενη επιτόπου
ως «Εξωτερική απενεργοποίηση εξόδου»,
«Εξωτερικός μηδενισμός μετρητή», «Εξωτερική
διακοπή μετρητή» και «Άλλη λειτουργία».
41 / 42
Ψηφιακή έξοδος DO2 παθητική
Λειτουργία ρυθμιζόμενη μέσω λογισμικού επιτόπου
ως «Έξοδος παλμού» ή ως «∆υαδική έξοδος» Η
ρύθμιση του εργοστασίου είναι «∆υαδική έξοδος»,
σηματοδοσία της κατεύθυνσης ροής.
Ισοδυναμική σύνδεση (PA)
PA
Γείωση λειτουργίας
(μόνο για μετατροπείς μέτρησης εκτός της
επικίνδυνης για έκρηξη περιοχής)
Υπόδειξη
Το περίβλημα του μετατροπέα μέτρησης και του αισθητήρα τιμών
μέτρησης πρέπει να συνδεθεί με την ισοδυναμική σύνδεση PA. Ο
υπεύθυνος λειτουργίας πρέπει να εξασφαλίσει ότι κατά τη σύνδεση
του αγωγού γείωσης PE δεν παρουσιάζεται καμία διαφορά δυναμικού
μεταξύ του αγωγού γείωσης PE και της ισοδυναμικής σύνδεσης PA.
Στους υπολογισμούς
70 °C (158 °F) στην είσοδο των καλωδίων. Κατά συνέπεια, τα
καλώδια για την τροφοδοσία ισχύος και τις εισόδους και εξόδους
σήματος πρέπει να είναι ανθεκτικά σε θερμοκρασίες τουλάχιστον
70 °C (158 °F).
