4

Plahvatuskaitse tehnilised andmed kasutamiseks tsoonis 1, 21, 22

4.1 Elektriühenduse loomine
4.1.1 Mõõteandur ja mõõtemuundur tsoonis 1/Div. 1
A
HART
24 V
-
+
31 32
PROFIBUS PA, FOUNDATION fieldbus
FF+ FF-
1+ 2-
PA+ PA-
L N
97 98
PE
A = mõõtemuundur, B = mõõteandur

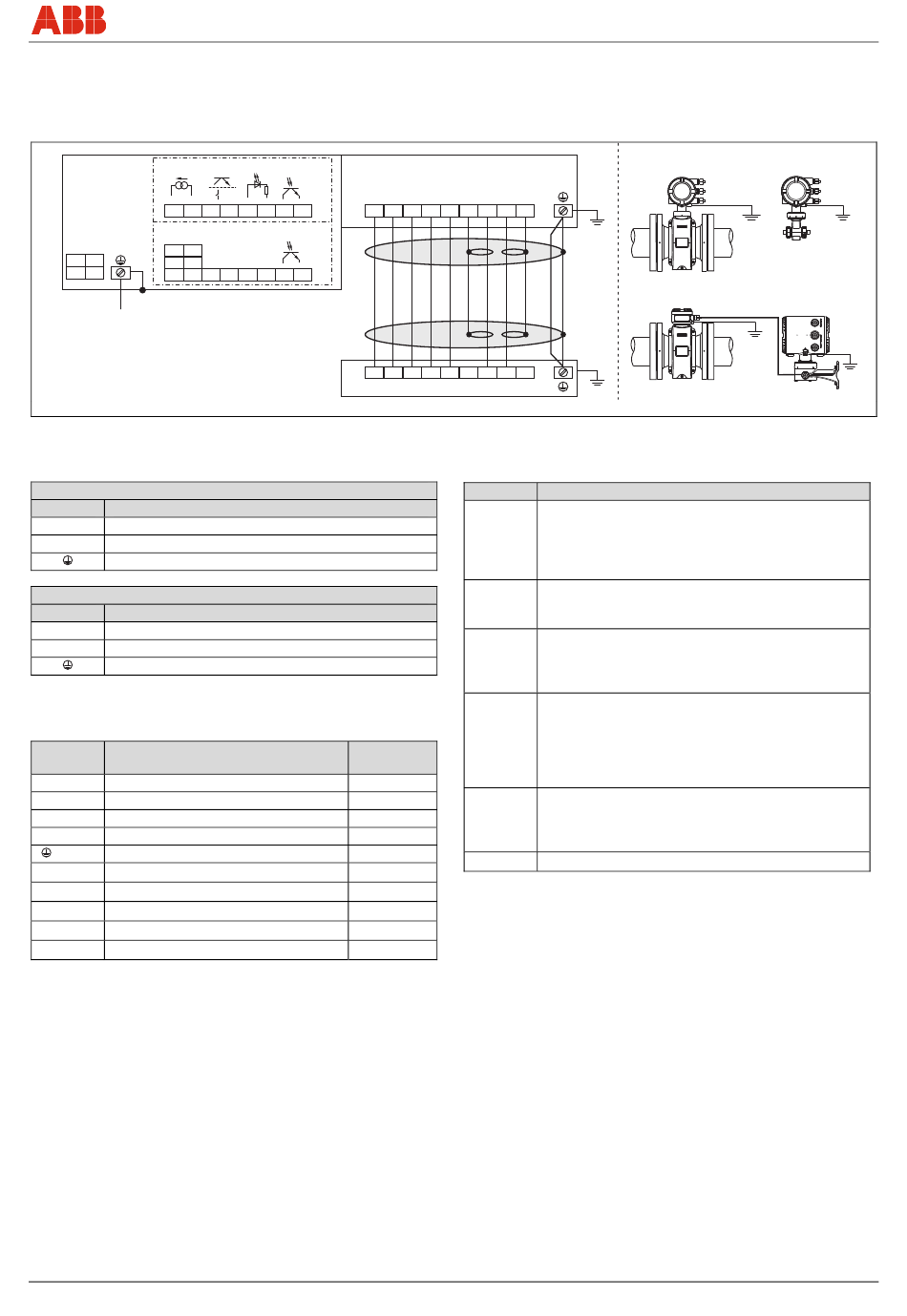

Joon 12: HART-i, PROFIBUS PA ja FOUNDATION fieldbus-i protokoll
Wechsel ein-auf zweispaltig
Elektritoite ühendamine
Vahelduvvoolutoide (AC)
Klemm Funktsioon
L
Faas
N
Neutraaljuht
PE/
Kaitsejuht (PE)
Alalisvoolutoide (DC)
Klemm Funktsioon
1+
+
2-
-
PE/
Kaitsejuht (PE)
Signaalkaabli ühendamine
Ainult lahutatud konstruktsiooni korral.
Klemm Funktsioon
M1
Magnetpool
M2
Magnetpool
D1 Andmesidekaabel
D2
Andmesidekaabel
/SE
Varjestus
Signaalkaabel
E1
E1 varjestus
1S
Signaalkaabel
E2
E2 varjestus
2S
Mõõtmispotentsiaal
3
Wechsel ein-auf zweispaltig
SM/FEX300/FEX500/ATEX/IECEX-X2
Plahvatuskaitse tehnilised andmed kasutamiseks tsoonis 1, 21, 22
- - -
+ + +
51 52 81 82 41 42 M1 M2 D1 D2 3 2S E2 E1 1S
-
+
41 42
B
M1 M2 D1 D2 3
Juhtme
värv
pruun
punane
oranž
kollane
-
lilla
-
sinine
-
roheline
E2 E1
Väljundite ühendamine
Klemm Funktsioon
31 / 32 Vooluvälljund/HART
Vooluväljundit saab kasutada aktiveeritud või
aktiveerimata olekus. Tooge tellimuse esitamisel ära
ka soovitud seadistus, kuna seadistust kohapeal ei
muudeta.
97 / 98
Digitaalne side
PROFIBUS PA (PA+/PA-) või FOUNDATION fieldbus
(FF+/FF-) vastavalt IEC standardile 61158-2.
51 / 52
Passiivne digitaalväljund DO1
Tarkvarafunktsiooni võib kohapeal reguleerida kas
"impulss-" või "binaarväljundile". Tehaseseadistus on
„impulssväljund".
81 / 82
Digitaalsisend/kontakti sisend
Tarkvarafunktsiooni võib kohapeal reguleerida kas
"välisele väljundi väljalülitusele", "välisele loenduri
lähtestamisele", "välisele loenduri peatamisele" või
muule funktsioonile. Kasutatav ainult kombinatsioonis
„passiivse" vooluväljundiga.
41 / 42 Passiivne digitaalväljund DO2
Tarkvarafunktsiooni võib kohapeal seadistada kas
"impulss-" või "binaarväljundile". Tehaseseadistus on
„binaarväljund", voolamissuunda registreeriv signaal.
Potentsiaaliühtlustus (PA)
PA
Juhis
Mõõtemuunduri
potentsiaaliühtlustusega PA. Kasutaja peab tagama, et kaitsejuhi PE
ühendamise ajal ei tekiks potentsiaalierinevusi kaitsejuhi PE ja
potentsiaaliühtlustuse PA vahel.
Plahvatusohu arvestuste aluseks on temperatuurid kaablisisendi
juures 70 °C (158 °F). Vastavalt sellele tuleb kasutada elektri
toitekaablit ning signaalsisendeid ja -väljundeid spetsifikatsiooniga
vähemalt 70 °C (158 °F).
FEX300, FEX500
FEP315
FEP515
PA
PA
FEP325
FEP525
PA
PA
ja mõõteanduri korpus
FEH315
FEH515
PA
FET325
FET525
PA
G00866-02
tuleb ühendada
ET - 21
