Измервателен Датчик - Abb Processmaster 300 Sicherheitshinweise

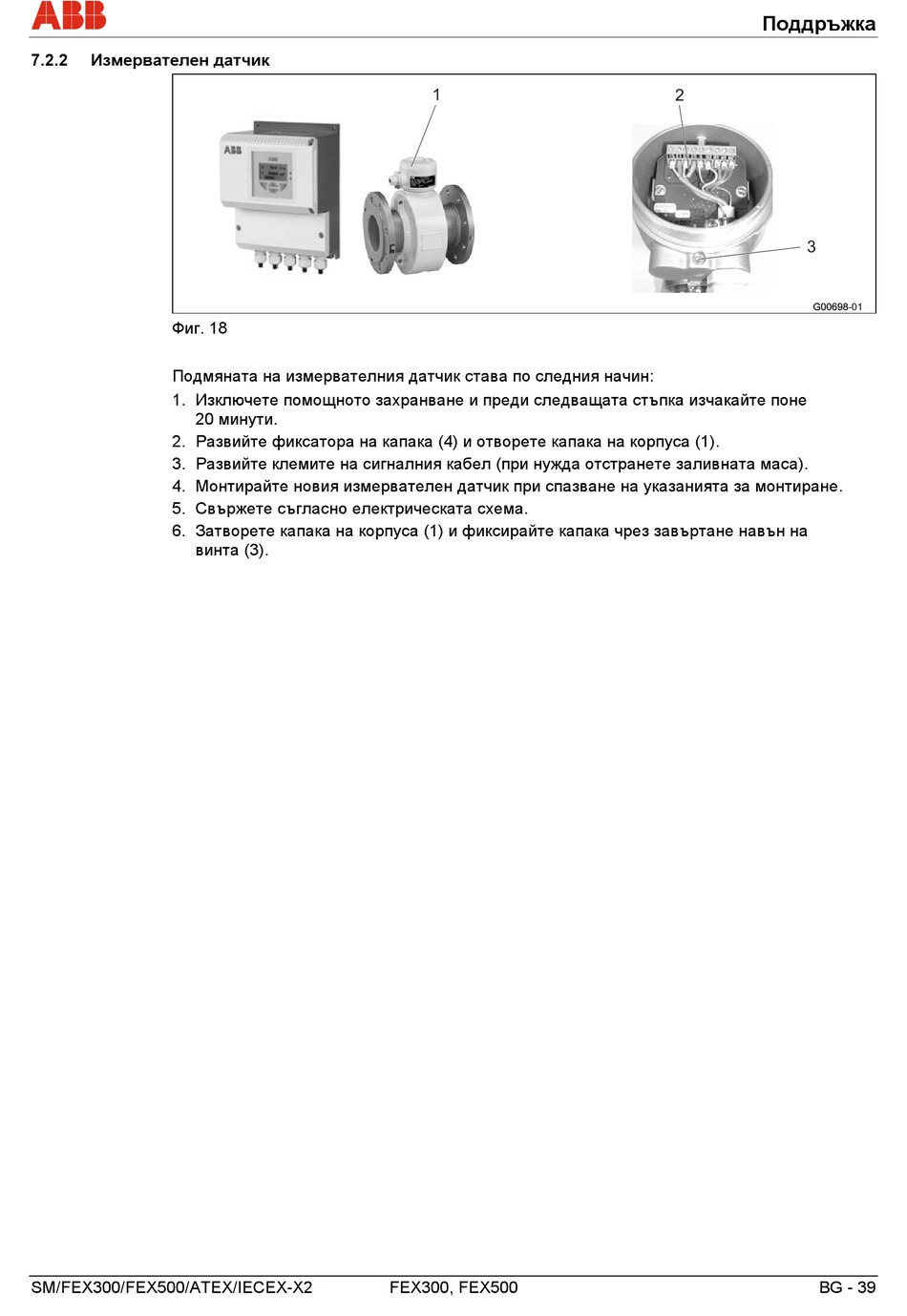

7.2.2 Измервателен датчик
Фиг. 18
Подмяната на измервателния датчик става по следния начин:
1. Изключете помощното захранване и преди следващата стъпка изчакайте поне
20 минути.
2. Развийте фиксатора на капака (4) и отворете капака на корпуса (1).
3. Развийте клемите на сигналния кабел (при нужда отстранете заливната маса).
4. Монтирайте новия измервателен датчик при спазване на указанията за монтиране.
5. Свържете съгласно електрическата схема.
6. Затворете капака на корпуса (1) и фиксирайте капака чрез завъртане навън на
винта (3).
SM/FEX300/FEX500/ATEX/IECEX-X2
1
FEX300, FEX500
Поддръжка
2
3
G00698-01 G00698
BG - 39
