Întreţinere
7.2 Înlocuirea transductorului de măsură sau a senzorului de măsurare
IMPORTANT (INDICAŢIE)
• La înlocuirea transductorului de măsură sau a senzorului de măsurare trebuie să aveţi grijă
la ordinea corectă. Funcţionarea combinată a unui senzor de măsurare din seria 300 cu un
transductor de măsură din seria 500 nu este posibilă. Pe plăcuţa tipologică a
transductorului de măsură sau a senzorului de măsurare este menţionată seria respectivă
(de ex. ProcessMaster 300 sau ProcessMaster 500).
• După înlocuirea transductorului de măsură datele de sistem se vor încărca din nou
conform indicaţiilor din manualul de utilizare (vezi capitolul „Încărcarea datelor de sistem").
7.2.1 Transductor de măsură

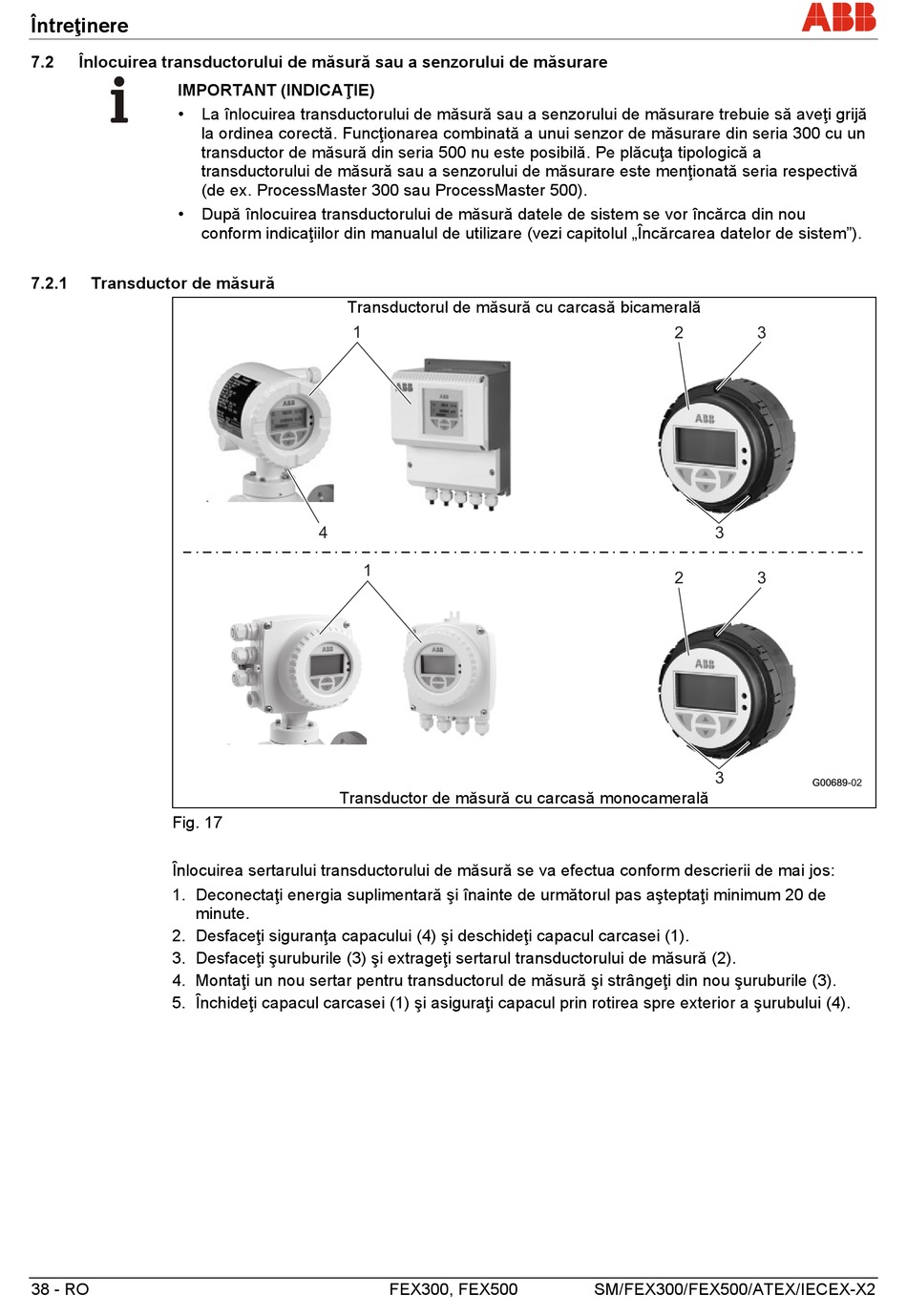

Fig. 17
Înlocuirea sertarului transductorului de măsură se va efectua conform descrierii de mai jos:
1. Deconectaţi energia suplimentară şi înainte de următorul pas aşteptaţi minimum 20 de
minute.
2. Desfaceţi siguranţa capacului (4) şi deschideţi capacul carcasei (1).
3. Desfaceţi şuruburile (3) şi extrageţi sertarul transductorului de măsură (2).
4. Montaţi un nou sertar pentru transductorul de măsură şi strângeţi din nou şuruburile (3).
5. Închideţi capacul carcasei (1) şi asiguraţi capacul prin rotirea spre exterior a şurubului (4).
38 - RO
Transductorul de măsură cu carcasă bicamerală
1
4
1
Transductor de măsură cu carcasă monocamerală
FEX300, FEX500
2 3
3
2 3
3
SM/FEX300/FEX500/ATEX/IECEX-X2
