3.2

Wpusty kablowe

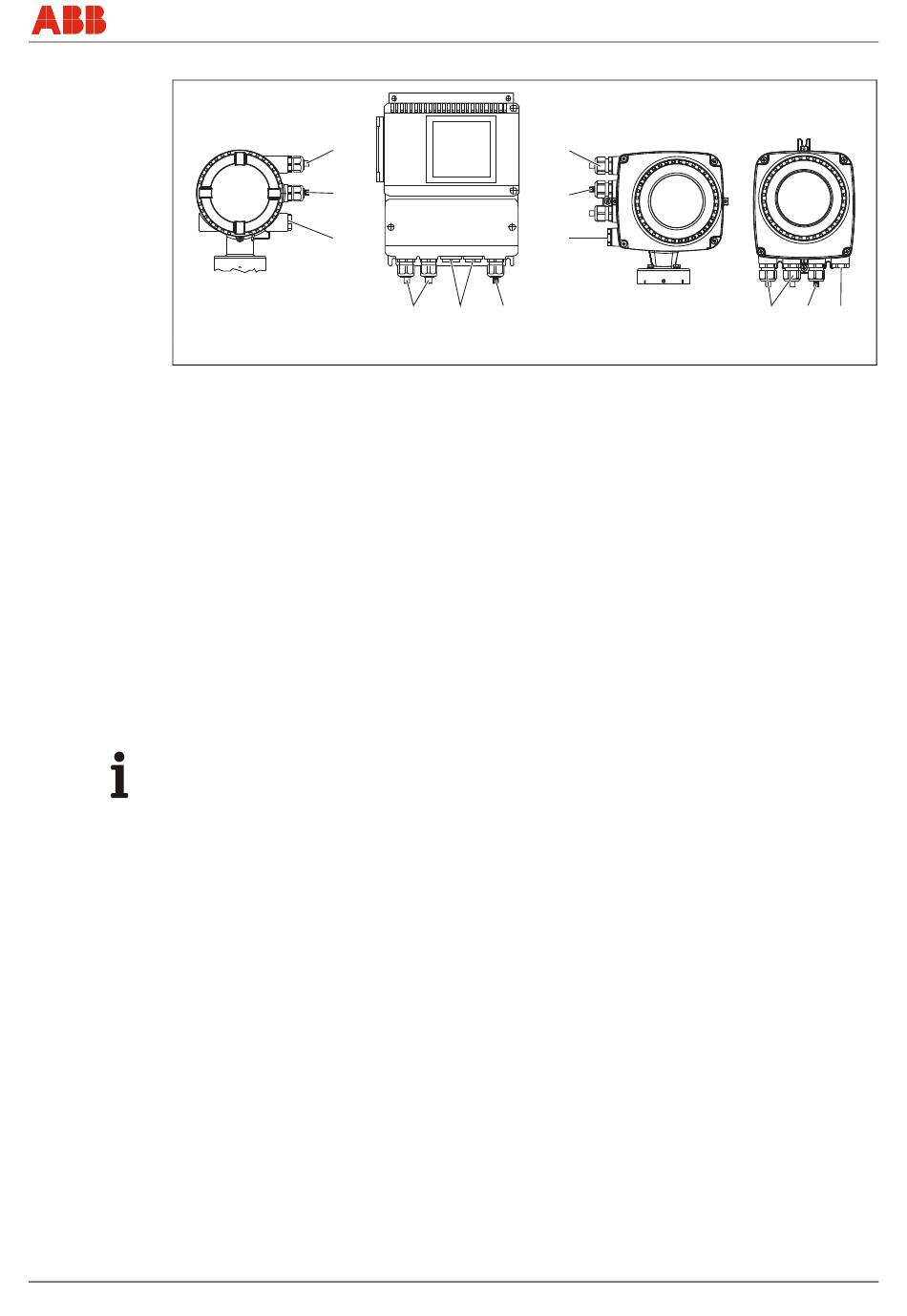

Rys. 9
Śrubowe złącza kablowe (1) są dostarczane z certyfikacją wg ATEX lub IECEx.
Czarne korki (3) w śrubowych złączach kablowych służą jako ochrona transportowa.
Nie używane wpusty kablowe należy przed uruchomieniem zamknąć przy pomocy zamknięć
(2), które znajdują się w skrzynce przyłączowej i są elementem dostawy.
Stosowanie wpustów kablowych, jak też korków zamykających prostej konstrukcji nie jest
dopuszczalne.
Średnica zewnętrzna kabli przyłączowych musi wynosić między 6 mm (0,24 inch) i
12 mm (0,47 inch), aby zapewnić konieczną szczelność.
Należy zapewnić, żeby śrubowe złącza kablowe i zamknięcia były prawidłowo zamontowane i
szczelne.
W stanie według wydania towaru zostały zamocowane czarne złącza śrubowe kabla. W
przypadku połączenia wyjść sygnałów z samobezpiecznymi obwodami elektrycznymi poleca się
dokonania wymiany czarnych nakładek odpowiednich złączy śrubowych kabla na niebieskie
nakładki, będące elementem dostawy.
WAŻNE (WSKAZÓWKA)
Urządzenia w wersji do niskich temperatur (opcja, do temperatury otoczenia -40 °C (-40 °F)),
na skutek wymaganej odporności na temperaturę, dostarczane są wraz ze śrubowymi
złączami kablowymi z metalu.
Eksploatacja urządzeń przy iskrobezpiecznych obwodach prądowych wymaga stosowania
śrubowych złączy kablowych z metalu.
SM/FEX300/FEX500/ATEX/IECEX-X2
1
3
2
1
Obudowa dwukomorowa
FEX300, FEX500
1
3
2
2 3
Obudowa jednokomorowa
Montaż
1 3 2
G00759-01
PL - 17
