5

Plahvatuskaitse tehnilised andmed kasutamiseks tsoonis 2, 21, 22

5.1 Elektriühenduse loomine
5.1.1 Mõõteandur ja mõõtemuundur tsoonis 2 või mõõtemuundur väljaspool plahvatusohtlikku
keskkonda
Mõõteandurid FEP315/FEP515, FEH315/FEH515, FEP325/FEP525, FEH325/FEH525 ja
mõõtemuundur FET325/FET525 (tsoon 2)
FEP315 / FEH315 /
FEP515 FEH515
PA
A
1+ 2-
L N
PE
A = mõõtemuundur, B = mõõteandur

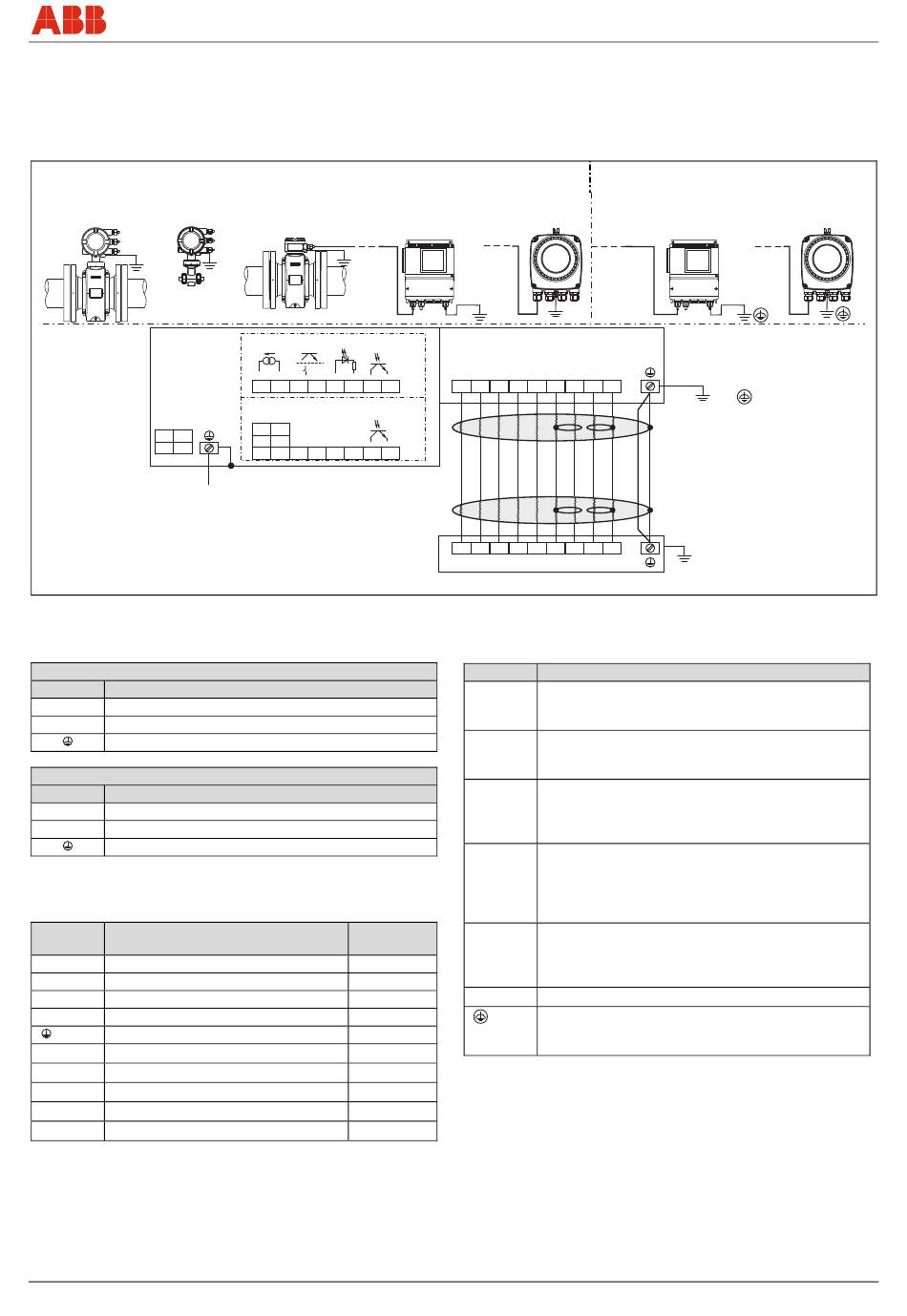

Joon 14: HART-i, PROFIBUS PA ja FOUNDATION fieldbus-i protokoll
Wechsel ein-auf zweispaltig
Elektritoite ühendamine
Vahelduvvoolutoide (AC)
Klemm Funktsioon
L
Faas
N
Neutraaljuht
PE/
Kaitsejuht (PE)
Alalisvoolutoide (DC)
Klemm Funktsioon
1+
+
2-
-
PE/ Kaitsejuht (PE)
Signaalkaabli ühendamine
Ainult lahutatud konstruktsiooni korral.
Klemm Funktsioon
M1
Magnetpool
M2 Magnetpool
D1
Andmesidekaabel
D2
Andmesidekaabel
/SE
Varjestus
Signaalkaabel
E1
E1 varjestus
1S
Signaalkaabel
E2
2S E2 varjestus
Mõõtmispotentsiaal
3
Wechsel ein-auf zweispaltig
SM/FEX300/FEX500/ATEX/IECEX-X2
Plahvatuskaitse tehnilised andmed kasutamiseks tsoonis 2, 21, 22
FEP325 / FEP525
FEH325 / FEH525
PA
PA
HART
24 V
- - - -
+ + + +
31 32 51 52 81 82 41 42
PROFIBUS PA, FOUNDATION fieldbus
FF+ FF-
PA+ PA-
-
+
97 98 41 42
Juhtme
värv
pruun
punane
oranž
kollane
-
lilla
-
sinine
-
roheline
FEX300, FEX500
Mõõtemuundur FET321/FET521 väljaspool
FET325 / FET525
PA
PA
M1 M2 D1 D2 3 2S E2 E1 1S
B
M1 M2 D1 D2 3 2S E2 E1 1S
Väljundite ühendamine
Klemm Funktsioon
31 / 32
Vooluväljund/HART-väljund
Vooluväljundit saab kasutada aktiveeritud või
aktiveerimata olekus.
97 / 98
Digitaalne side
PROFIBUS PA (PA+/PA-) või FOUNDATION fieldbus
(FF+/FF-) vastavalt IEC standardile 61158-2.
51 / 52
Digitaalväljund DO1 aktiivne/passiivne
Tarkvarafunktsiooni võib kohapeal reguleerida kas
"impulss-" või "binaarväljundile". Tehaseseadistus on
„impulssväljund".
81 / 82
Digitaalsisend/kontakti sisend
Tarkvarafunktsiooni võib kohapeal reguleerida kas
"välisele väljundi väljalülitusele", "välisele loenduri
lähtestamisele", "välisele loenduri peatamisele" ja
muule funktsioonile.
41 / 42
Digitaalväljund DO2 passiivne
Tarkvarafunktsiooni võib kohapeal reguleerida kas
"impulss-" või "binaarväljundile". Tehaseseadistus on
„binaarväljund", voolamissuunda registreeriv signaal.
Potentsiaaliühtlustus (PA)
PA
Funktsioonimaandus
(ainult väljaspool plahvatusohtlikku keskkonda
kasutatavate mõõtemuundurite puhul)
Juhis
Mõõtemuunduri ja
potentsiaaliühtlustusega PA. Kasutaja peab tagama, et kaitsejuhi PE
ühendamise ajal ei tekiks potentsiaalierinevusi kaitsejuhi PE ja
potentsiaaliühtlustuse PA vahel.
Plahvatusohu arvestuste aluseks on temperatuurid kaablisisendi
juures 70 °C (158 °F). Vastavalt sellele tuleb kasutada elektri
toitekaablit ning signaalsisendeid ja -väljundeid spetsifikatsiooniga
vähemalt 70 °C (158 °F).
plahvatusohtlikku keskkonda
FET321 / FET521
PA /
PA
mõõteanduri korpus tuleb
G00873-02
ühendada
ET - 29
