5.1 Električna priključitev
5.1.1 Merilno zaznavalo in merilni pretvornik v coni 2 ali merilni pretvornik izven eksplozijsko
ogroženega območja
Merilno zaznavalo FEP315 / FEP515, FEH315 / FEH515, FEP325 / FEP525, FEH325 /
FEH525 in merilni pretvornik FET325 / FET525 (cona 2)
FEP315 / FEH315 /
FEP515 FEH515
PA
A
1+ 2-
L N
PE

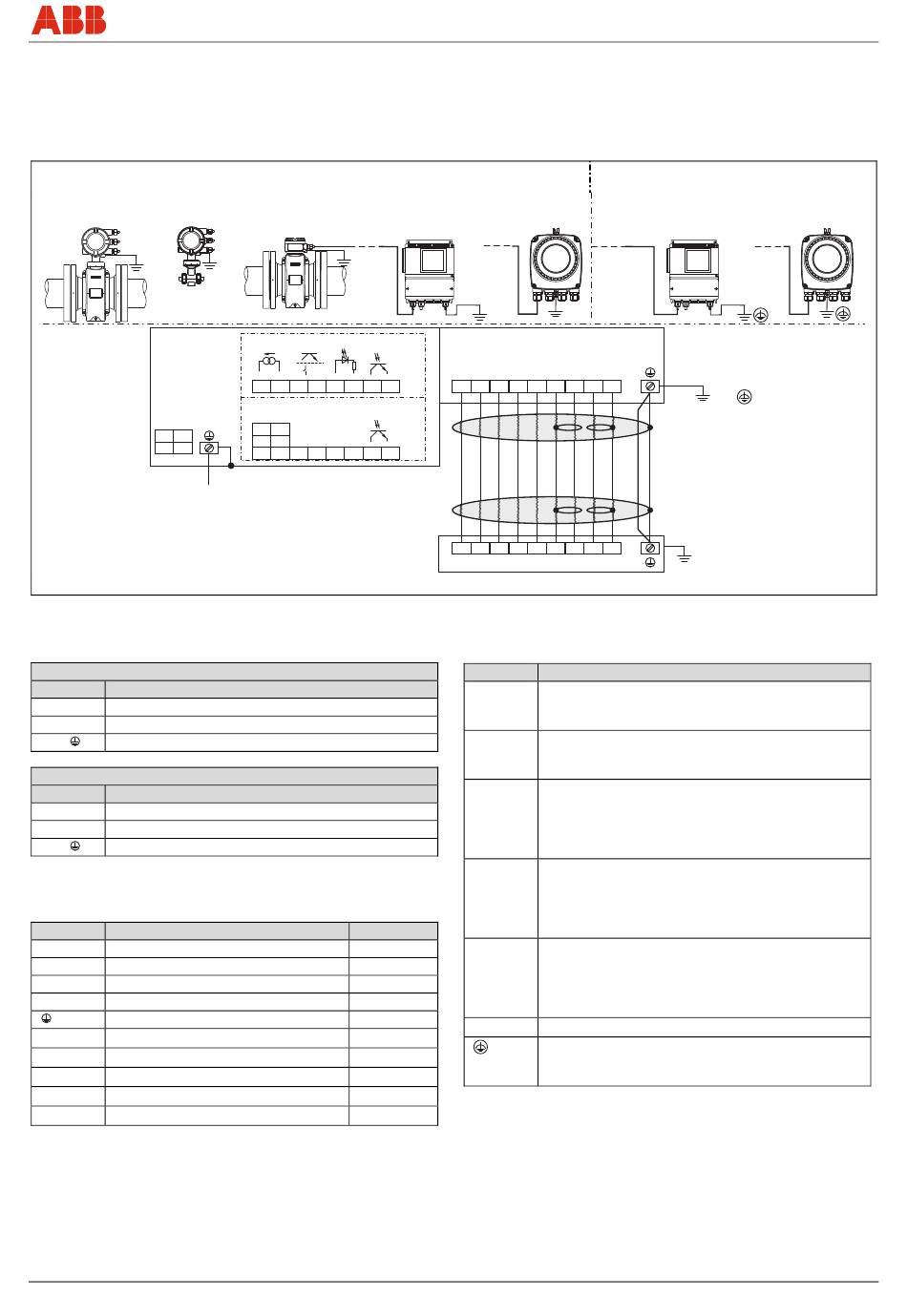

A = merilni pretvornik, B = merilno zaznavalo
Sl. 14: HART, protokol področnega vodila PROFIBUS PA in FOUNDATION
Wechsel ein-auf zweispaltig
Priključitev električnega napajanja
Napajanje z izmenično napetostjo (AC)
Objemka Delovanje
L
Faza
N
Nevtralni vod
PE /
Zaščitni vod (PE)
Napajanje z enosmerno napetostjo (DC)
Objemka Delovanje
1+
+
2-
-
PE / Zaščitni vod (PE)
Priključitev signalnega kabla
Samo pri ločeni izvedbi.
Objemka Delovanje
M1
Magnetna tuljava
M2
Magnetna tuljava
D1
Podatkovni vod
D2
Podatkovni vod
/ SE
Zaslon
Signalni vod
E1
Zaslon E1
1S
Signalni vod
E2
Zaslon od E2
2S
Merilni potencial
3
Wechsel ein-auf zweispaltig
SM/FEX300/FEX500/ATEX/IECEX-X2
FEP325 / FEP525
FEH325 / FEH525
PA
PA
HART
24 V
- - - -
+ + + +
31 32 51 52 81 82 41 42
PROFIBUS PA, FOUNDATION fieldbus
FF+ FF-
PA+ PA-
-
+
97 98 41 42
Barva žile
Rjava
Rdeča
Oranžna
Rumena
-
Vijolična
-
Modra
-
Zelena
FEX300, FEX500
Ex-tehnični podatki za delo v coni 2, 21, 22
FET325 / FET525
PA
PA
M1 M2 D1 D2 3 2S E2 E1 1S
B
M1 M2 D1 D2 3 2S E2 E1 1S
Priključitev izhodov
Objemka Delovanje
31 / 32
Električni izhod / HART-izhod
Električni izhod lahko uporabljate "aktivno" ali
"pasivno".
97 / 98
Digitalna komunikacija
PROFIBUS PA (PA+ / PA-) ali področno vodilo
FOUNDATION (FF+ / FF-) v skladu z IEC 61158-2.
51 / 52
Digitalni izhod DO1 aktiven / pasiven
Funkcijo je možno na mestu postavitve s pomočjo
programske opreme nastaviti kot "Impulzni izhod" ali
kot "Binarni izhod". Tovarniška nastavitev je "Impulzni
izhod".
81 / 82
Digitalni vhod / kontaktni vhod
Funkcijo je možno na mestu postavitve s pomočjo
programske opreme nastaviti kot "Zunanji izklop
izhoda", "Zunanja ponastavitev števca", "Zunanja
zaustavitev števca" in "Drugo".
41 / 42
Digitalni izhod DO2 pasiven
Funkcijo je možno na mestu postavitve s pomočjo
programske opreme nastaviti kot "Impulzni izhod" ali
kot "Binarni izhod". Tovarniška nastavitev je "Binarni
izhod", signalizacija smeri pretoka.
Izravnava potenciala (PA)
PA
Funkcijska ozemljitev
(samo pri merilnih pretvornikih izven eksplozijsko
ogroženega območja)
Napotek
Ohišje merilnega pretvornika in merilnega zaznavala je treba povezati
s potencialno izravnavo PA. Upravljavec mora zagotoviti, da v
primeru, ko ni priključen zaščitni vod PE, med zaščitnim vodom PE in
potencialno izravnavo PE ne more priti do razlike v potencialu.
Eksplozijski izračuni temeljijo na temperaturah kabelskih vhodov, ki
znaša 70 °C (158 °F). V skladu s tem morajo biti kabli za električno
napajanje in signalne vhode in izhode atestirani za uporabo pri vsaj
70 °C (158 °F).
