Punerea în funcţiune
6.4 Modificarea tipului de protecţie împotriva aprinderii
Modelele FEP315 / FEP515, FEH315 / FEH515, FEP325 / FEP525, FET325 / FET525 pot fi
exploatare în diverse moduri de protecţie împotriva aprinderii:
• La racordarea la un circuit electric cu siguranţă intrinsecă în Zona 1 ca aparat cu siguranţă
intrinsecă (Ex ia).
• La racordarea la un circuit electric cu siguranţă intrinsecă în Zona 1 ca aparat cu capsulă
rezistentă la presiune (Ex d).
• La racordarea la un circuit electric fără siguranţă intrinsecă în Zona 2 ca aparat fără
scânteie (Ex nA).
Dacă un aparat aflat în exploatare trebuie exploatat într-un alt tip de protecţie împotriva
aprinderii, conform IEC 60079-ff trebuie efectuate următoarele măsuri resp. verificări ale
izolaţiei.
Schimbarea ulterioară a tipului de protecţie împotriva aprinderii este responsabilitatea
utilizatorului.

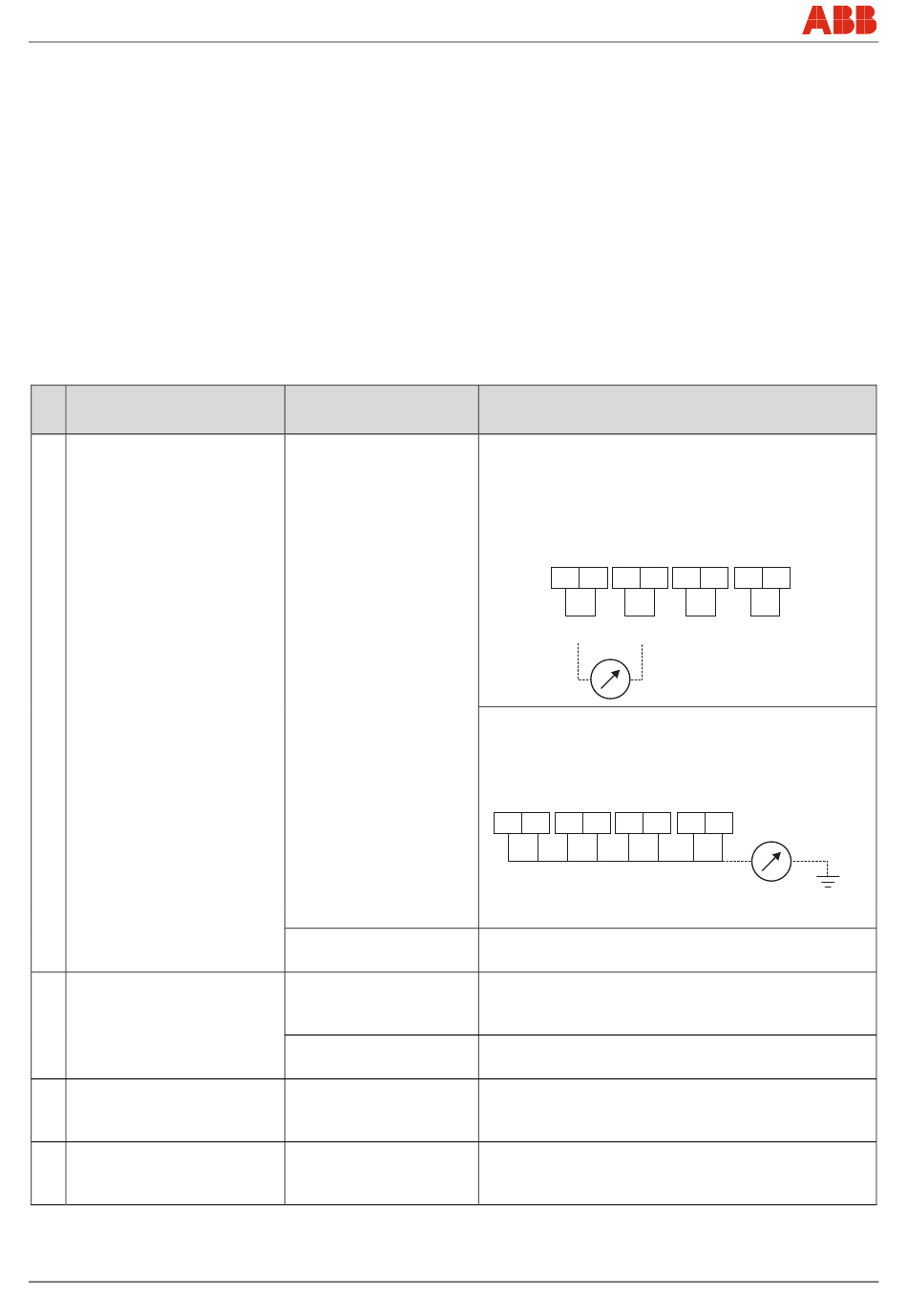

Nr. 1. Tip de protecţie
împotriva aprinderii
1 Zona 1:
Ex d, circuite electrice fără
siguranţă intrinsecă
2 Zona 1:
Circuite electrice cu
siguranţă intrinsecă
3 Zona 2:
Fără scânteie (nA)
36 - RO
2. Tip de protecţie
împotriva aprinderii
Zona 1:
Circuite electrice cu
siguranţă intrinsecă
Zona 2:
Fără scânteie (nA)
Zona 1:
Ex d, circuite electrice
fără siguranţă intrinsecă
Zona 2:
Fără scânteie (nA)
Zona 1:
Circuite electrice cu
siguranţă intrinsecă
Zona 1:
Ex d, circuite electrice
fără siguranţă intrinsecă
FEX300, FEX500
Măsuri necesare / verificare
• Deconectaţi sursa de energie suplimentară.
Cu 500 VAC sau cu 710 V DC măsuraţi timp de
un minut după cum urmează:
Şuntaţi bornele 31 / 32, 41 / 42, 51 / 52, 81 / 82.
Apoi măsuraţi toate jumperele (A,B,C,D) între
ele.
31 32 41 42 51 52 81 82
A B
• Deconectaţi sursa de energie suplimentară
Cu 500 VAC sau cu 710 V DC măsuraţi timp de
un minut după cum urmează:
Şuntaţi bornele 31 / 32, 41 / 42, 51 / 52, 81 / 82.
Apoi măsuraţi la carcasă.
31 32 41 42 51 52 81 82
• Verificare vizuală.
• Nu sunt necesare măsuri / verificări speciale.
• Verificare vizuală (Fără deteriorări la filetele
capacului şi ale presetupelor).
• Nu sunt necesare măsuri / verificări speciale.
• Efectuaţi verificările conform descrierii de la Nr.
1.
• Verificare vizuală (Fără deteriorări la filetele
capacului şi ale presetupelor).
SM/FEX300/FEX500/ATEX/IECEX-X2
C D
G00884
G00885
