Jungiamieji laidai yra ant matavimo keitiklio korpuso galinės plokštės.

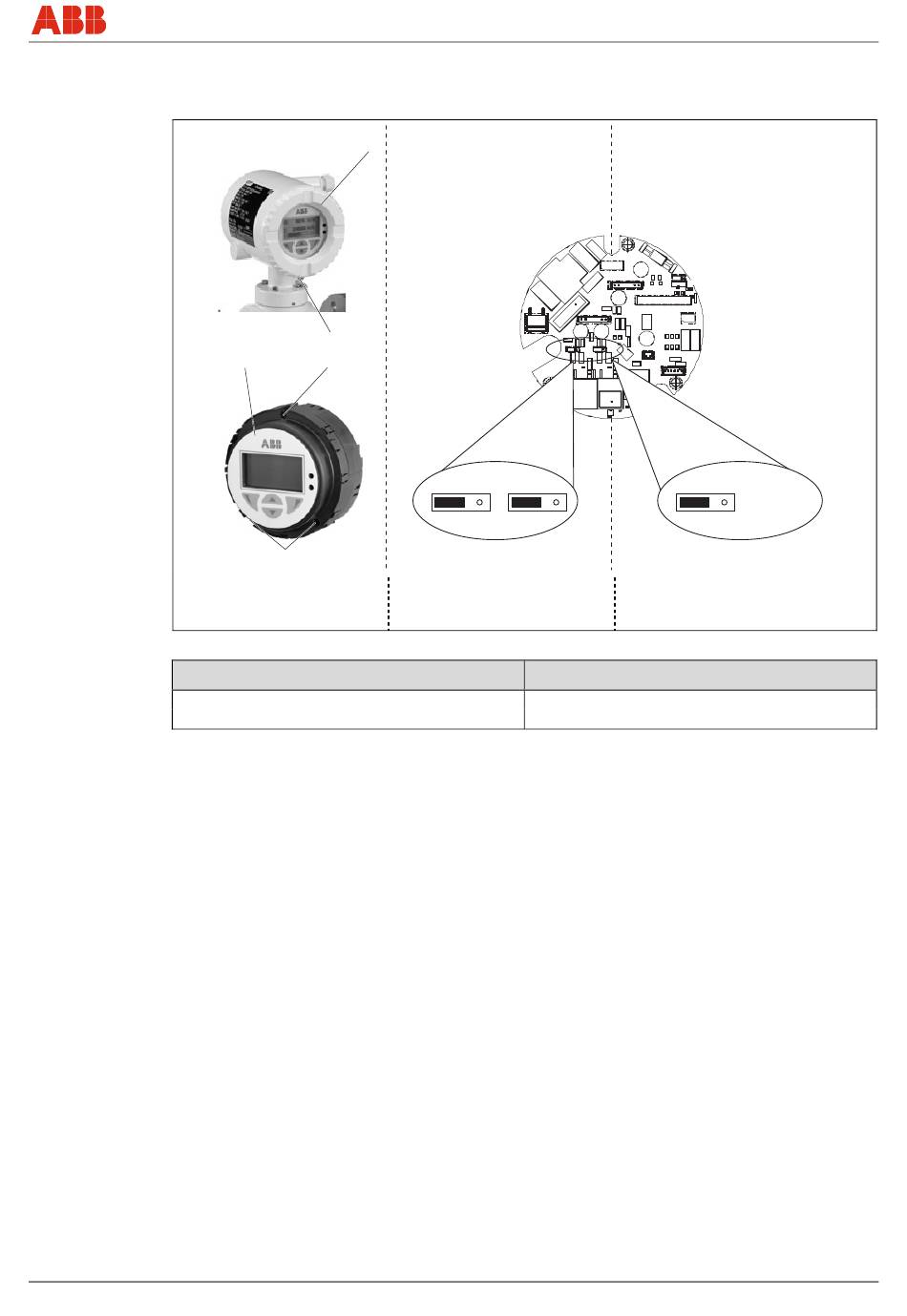

16 pav.
BR902 skaitmeniniam išėjimui DO1
BR902 1 padėtyje: standartinis (ne NAMUR)
BR902 2 padėtyje: NAMUR
Sukonfigūruokite skaitmeninius išėjimus, kaip nurodyta:
1. Išjunkite energijos tiekimą ir, prieš atlikdami kitą veiksmą, palaukite ne mažiau nei 20
minučių;
2. Atlaisvinkite dangčio fiksatorių (4) ir atidarykite korpuso dangtį (1).
3. Atlaisvinkite varžtus (3) ir ištraukite matavimo keitiklio įdėklą (2).
4. Įkiškite kištukinius tiltelius į pageidaujamą padėtį.
5. Vėl įstatykite matavimo keitiklio įdėklą (2) ir priveržkite varžtus (3).
6. Uždarykite korpuso dangtį (1) ir, išsukdami varžtą (4), užfiksuokite dangtį.
SM/FEX300/FEX500/ATEX/IECEX-X2
1
4
2 3
3
FEX300, FEX500
BR902 BR901
1 2 1 2
HART protokolas
BR901 skaitmeniniam išėjimui DO2
BR901 1 padėtyje: standartinis (ne NAMUR)
BR901 2 padėtyje: NAMUR
Pradėjimas eksploatuoti
BR902
1 2
G00874-01
PROFIBUS PA
„FOUNDATION fieldbus"
