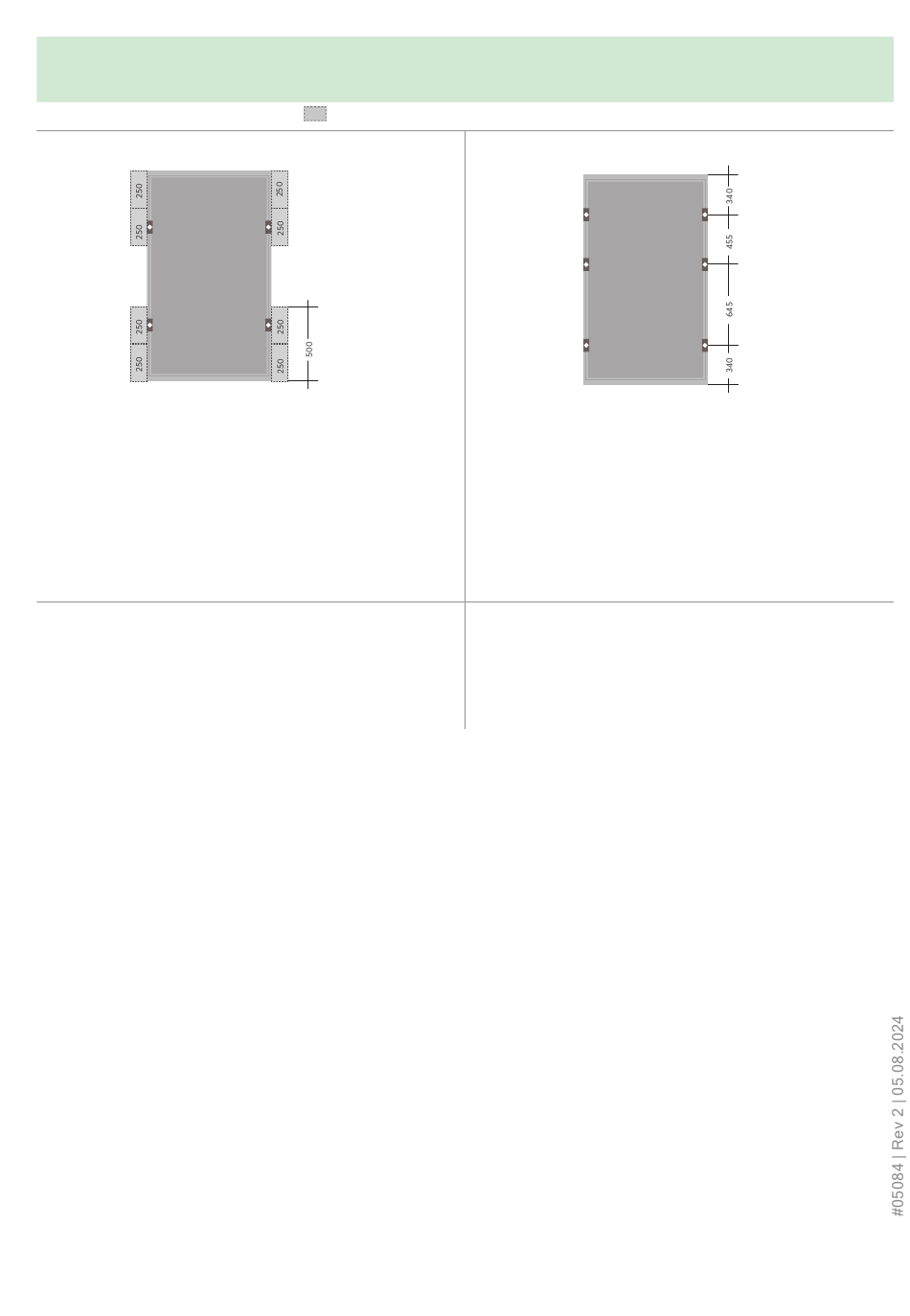

SOLARWATT Panel vision GM 3.0 construct Montageanleitung Seite 20

Befestigung mit 4 Modulklemmen
(lange Seite)
Klemmflächen mindestens 8 x 40 mm
a)
Max. zulässige Drucklast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa)
b)
Max. zulässige Drucklast bis 5.400 Pa (Testlast 8.100 Pa)
Max. zulässige Soglast bis 2.400 Pa (Testlast 3.600 Pa)
20
für die Befestigung freigegebene Bereiche
a)
b)
Bei dieser Montagevariante kann durch die hohe Last das
Modul in Berührung mit den Montageschienen kommen.
Zur Vermeidung von Glas-Schäden ist deshalb eine Gum-
mierung auf den Schienen vorzusehen.
Die mittleren Klemmen dürfen auch in der Mitte der lan-
gen Rahmenseiten montiert werden, falls keine Montag-
eschiene unter der Modulmitte verläuft. Ansonsten muss
die Klemmenposition von der Mitte verschoben montiert
werden, um die Anschlussdose bei Maximal-Last nicht zu
gefährden.
Max. zulässige Drucklast bis 8.100 Pa (Testlast 12.150 Pa)
Max. zulässige Soglast bis 3.600 Pa (Testlast 5.400 Pa)
Irrtümer und Änderungen vorbehalten | © 2024 Solarwatt GmbH
Befestigung mit 6 Modulklemmen (lange Seite)
(Variante mit max. möglicher Belastbarkeit)
Klemmflächen mindestens 8 x 40 mm
