FASSADENMONTAGE NACH ÖNORM B 3716 (ÖSTERREICH)
Glas- Spannungsnachweis
Rahmen- Spannungsnachweis

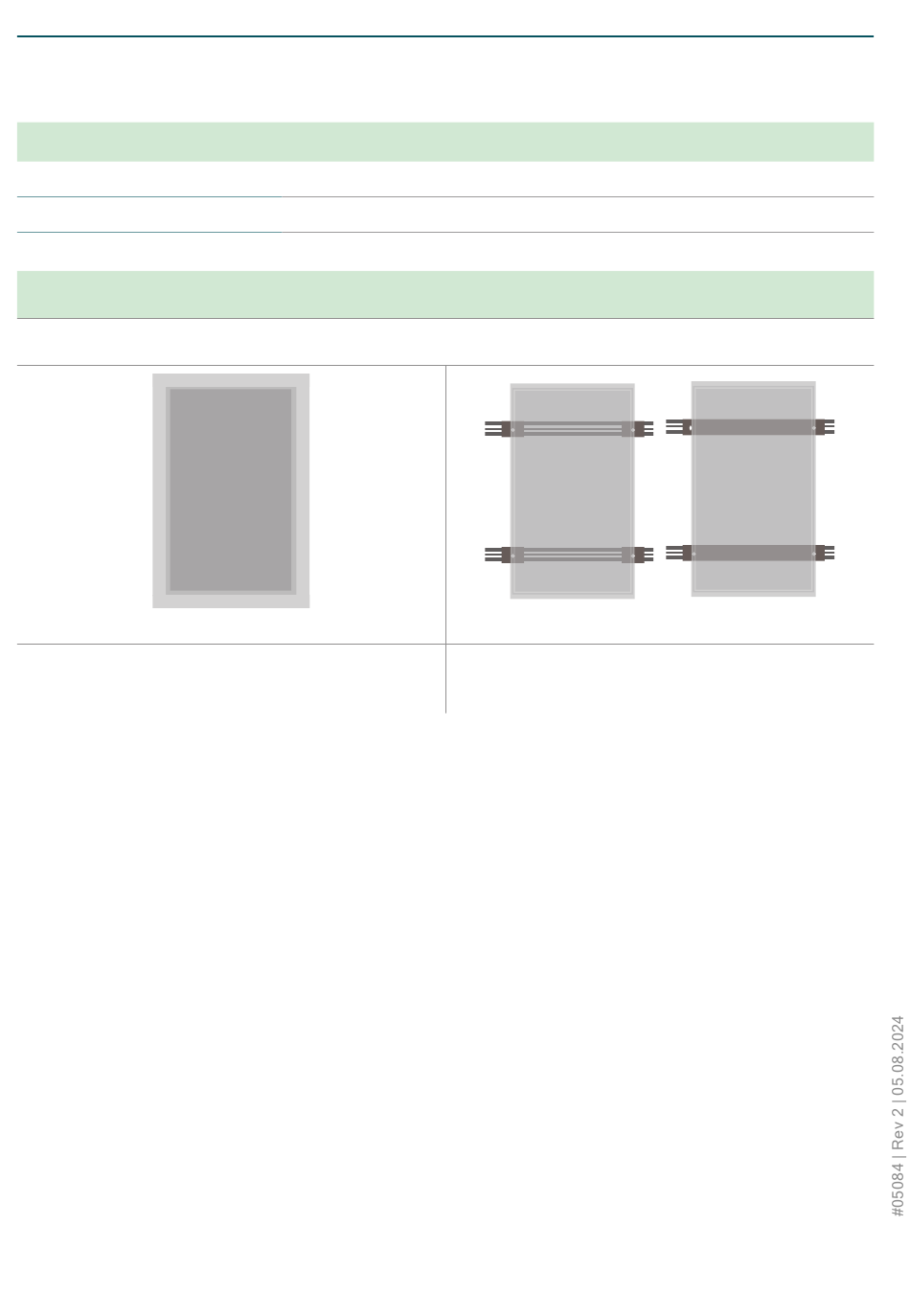

Rahmen allseitig, Fassadenprofil
Max. Drucklast am Modul ≤ R
Max. Soglast am Modul ≤ R
Irrtümer und Änderungen vorbehalten | © 2024 Solarwatt GmbH
Nicht lineare Berechnung
= 1,55 kN/m²
d D
= 1,55 kN/m²
d S
Agraffensystem (4 Einzel- oder 2 Langfeldagraffen)
Nur die im Rahmen vorhandenen Bohrungen verwenden!
Max. Drucklast am Modul ≤ R
Max. Soglast am Modul ≤ R
σ.d ≤ σ.Rd
= 48.12 N/mm²
TVG
σ.Rd
= 145.45 N/mm²
ENAW
= 0,8 kN/m²
d D
= 1,35 kN/m²
d S
15
