Aufdach-Montage
Panel vision GM 3.0 construct können auch für Aufdach- oder Freiflächen-PV-Anlagen
eingesetzt werden. Für diese Anwendungen sind die zertifizierten Freigabelasten gemäß
IEC-Norm relevant. Solarwatt Solarmodule erfüllen alle Anforderungen der erweiterten
Prüfnorm IEC 61215, einschließlich der um den Sicherheitsfaktor von 1,5 erhöhten Test-
last beim mechanischen Belastungstest.
Für die am Modul auftretenden Schneelasten sind die örtlichen Vorschriften bzw. die
Norm EUROCODE 1 (EN 1991-1) für die Berechnung zu verwenden. Zu beachten ist dabei,
dass diese Normen für die Einwirkungen auf Tragwerke ausgelegt sind und den Verbau
von Solarmodulen nicht explizit berücksichtigen.
In besonders schneereichen Regionen kann die nach Norm angenommene Drucklast,
entsprechend den örtlichen Schneelastangaben, durch Schneeüberhang oder Anhäu-
fung an den Solarmodulen weit überschritten werden, wodurch es zu einer überdurch-
schnittlichen Belastung der unteren Rahmenkante kommen kann. Solarwatt prüft daher
seine Produkte über die Norm IEC 61215 hinaus zusätzlich nach weiteren Standards un-
ter Berücksichtigung von Zusatzlasten bei Schneeüberhang oder Anhäufung, um die
tatsächlich anfallenden Lasten in der Praxis abzubilden und einen sicheren Betrieb der
Produkte über die gesamte Lebensdauer sicherzustellen.
Die folgenden Tabellen zeigen Ihnen für jede Einbausituation:
• die Art der Befestigung mit Schrauben, Klemmen oder Einlegesystem
• die zur Befestigung freigegebenen Bereiche am Modulrahmen
• die maximal zulässige Druck- und Soglast am Modul
Befestigung mit 4 Schrauben
Nur die im Rahmen vorhandenen Bohrungen verwenden!
Max. zulässige Drucklast bis 6.750 Pa (Testlast 10.125 Pa)
Max. zulässige Soglast bis 2.400 Pa (Testlast 3.600 Pa)
Irrtümer und Änderungen vorbehalten | © 2024 Solarwatt GmbH

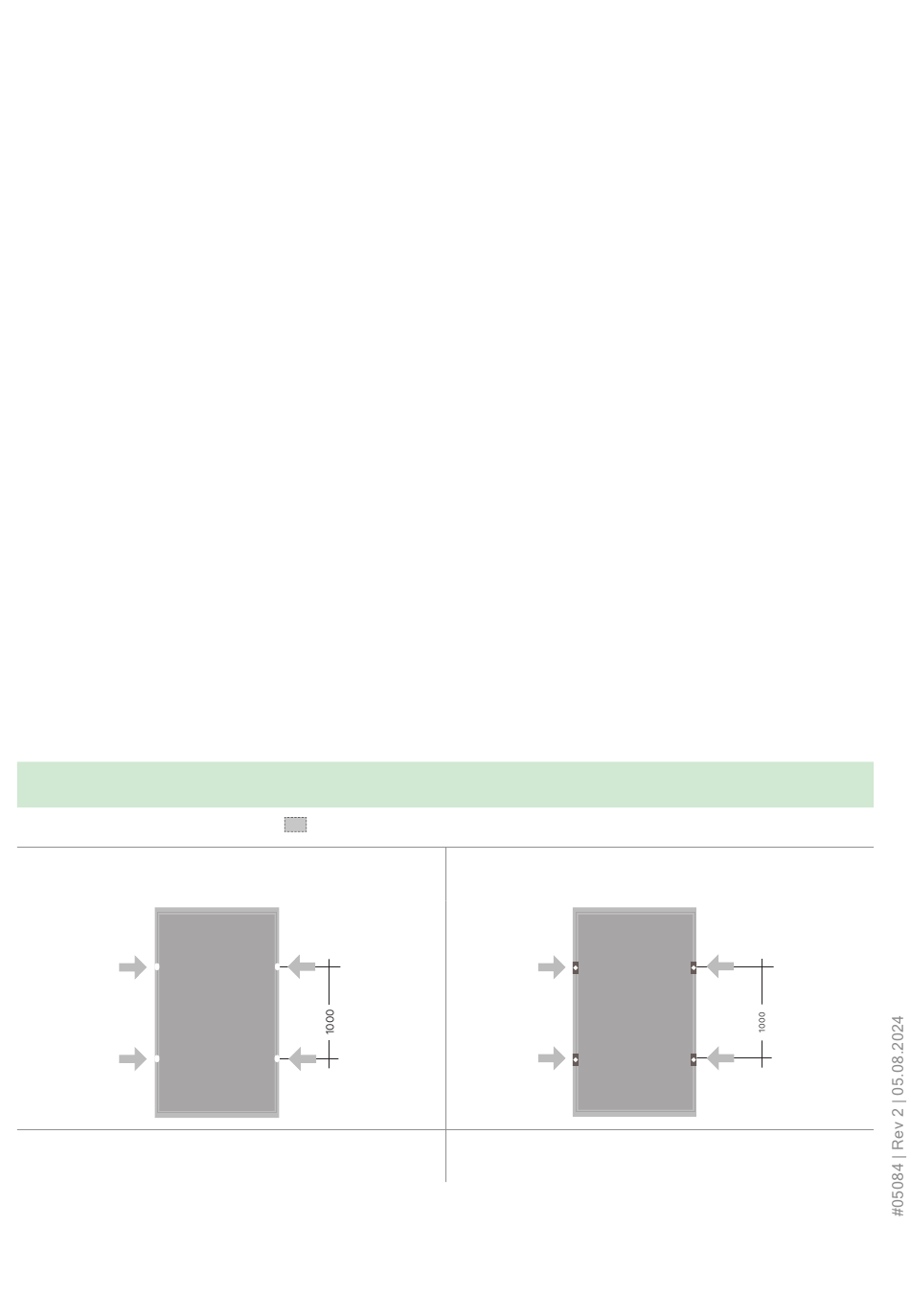

für die Befestigung freigegebene Bereiche
Platzieren Sie die Klemmen an den Positionen der
Max. zulässige Drucklast bis 6.750 Pa (Testlast 10.125 Pa)
Max. zulässige Soglast bis 2.400 Pa (Testlast 3.600 Pa)
Befestigung mit 4 Klemmen
Rahmenbohrungen!
