SOLARWATT Panel vision GM 3.0 construct Montageanleitung Seite 17

Vorschau ausblenden Andere Handbücher für Panel vision GM 3.0 construct:

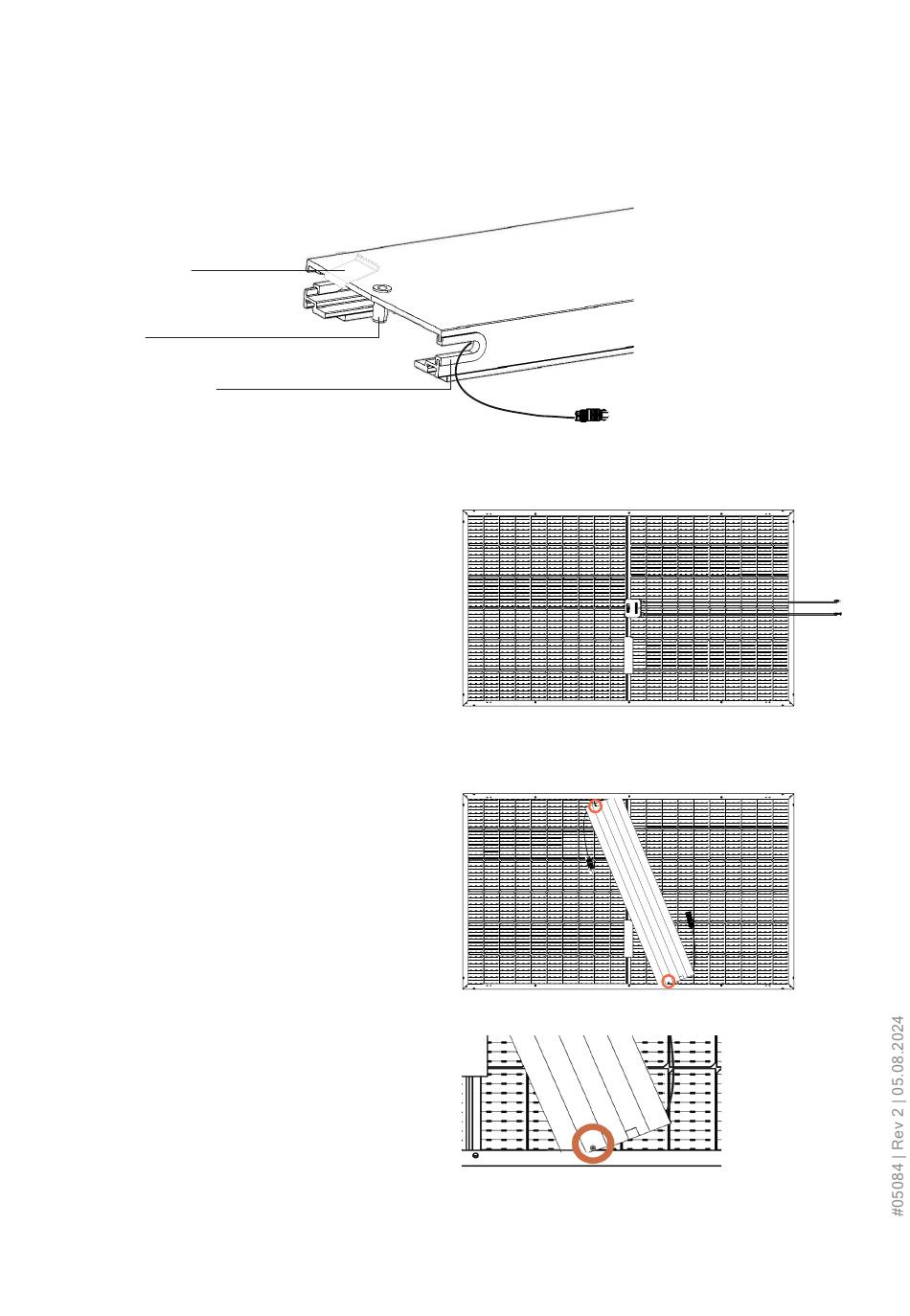

Crossbar Montage

Für eine erhöhte Modulbelastbarkeit und zum optischen Kaschieren der Anschlusstech-

nik bietet Solarwatt die Option, das Panel vision GM 3.0 construct mit einer crossbar

( SOLARWATT Panel vision crossbar ) auszurüsten.

Potentialausgleichskralle

(PA-Kralle)

Blindnietmutter mit

Gewindestift

Kabelschutz/Kabeldurchführung

Montieren Sie die crossbar VOR der

Montage des Moduls!

• Prüfen Sie, ob beide PA-Krallen an der

crossbar befestigt sind

• Modul liegend mit Anschlusstechnik nach

oben positionieren

• crossbar über der Anschlussdose auf der

Rückseite des Moduls platzieren

Korrekte Positionierung der Gewindestifte

beachten (siehe Abb.) (auf der abgewand-

ten Seite zum Kabelauslass an der Dose,

hier im Bild entsprechend links).

• Kabel durch die Kabeldurchführungen

aus der crossbar herausführen

Crossbar muss vollständig auf dem Glas

aufliegen! Kabel nicht einklemmen!
