SOLARWATT Panel vision GM 3.0 construct Montageanleitung Seite 11

FASSADENMONTAGE NACH DIN 18008 (DEUTSCHLAND)
Glas- Spannungsnachweis
Rahmen- Spannungsnachweis
Rahmen allseitig, Fassadenprofil
Max. Drucklast am Modul ≤ R
Max. Soglast am Modul ≤ R
Irrtümer und Änderungen vorbehalten | © 2024 Solarwatt GmbH
Nicht lineare Berechnung gemäß aktueller abZ
= 1,65 kN/m²
d D
= 1,60 kN/m²
d S

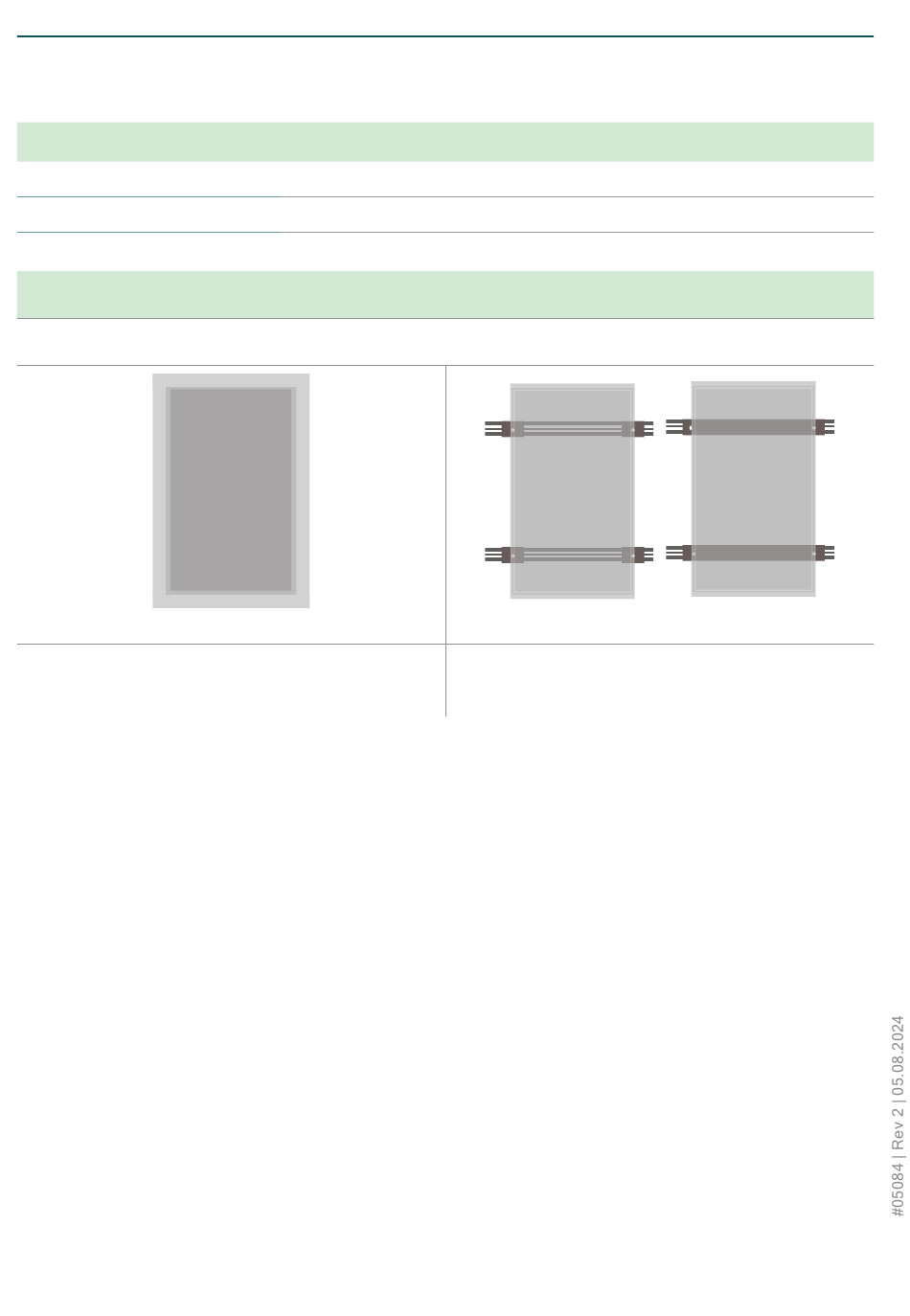

Agraffensystem (4 Einzel- oder 2 Langfeldagraffen)
Nur die im Rahmen vorhandenen Bohrungen verwenden!
Max. Drucklast am Modul ≤ R
Max. Soglast am Modul ≤ R
σ.d ≤ σ.Rd = 48.12 N/mm²
TVG
σ.Rd = 145.45 N/mm²
ENAW
= 1,40 kN/m²
d D
= 1,40 kN/m²
d S
