5
LADEN DES AKKU-PACKS
Optionale Ladegeräte (Fortsetzung)
■

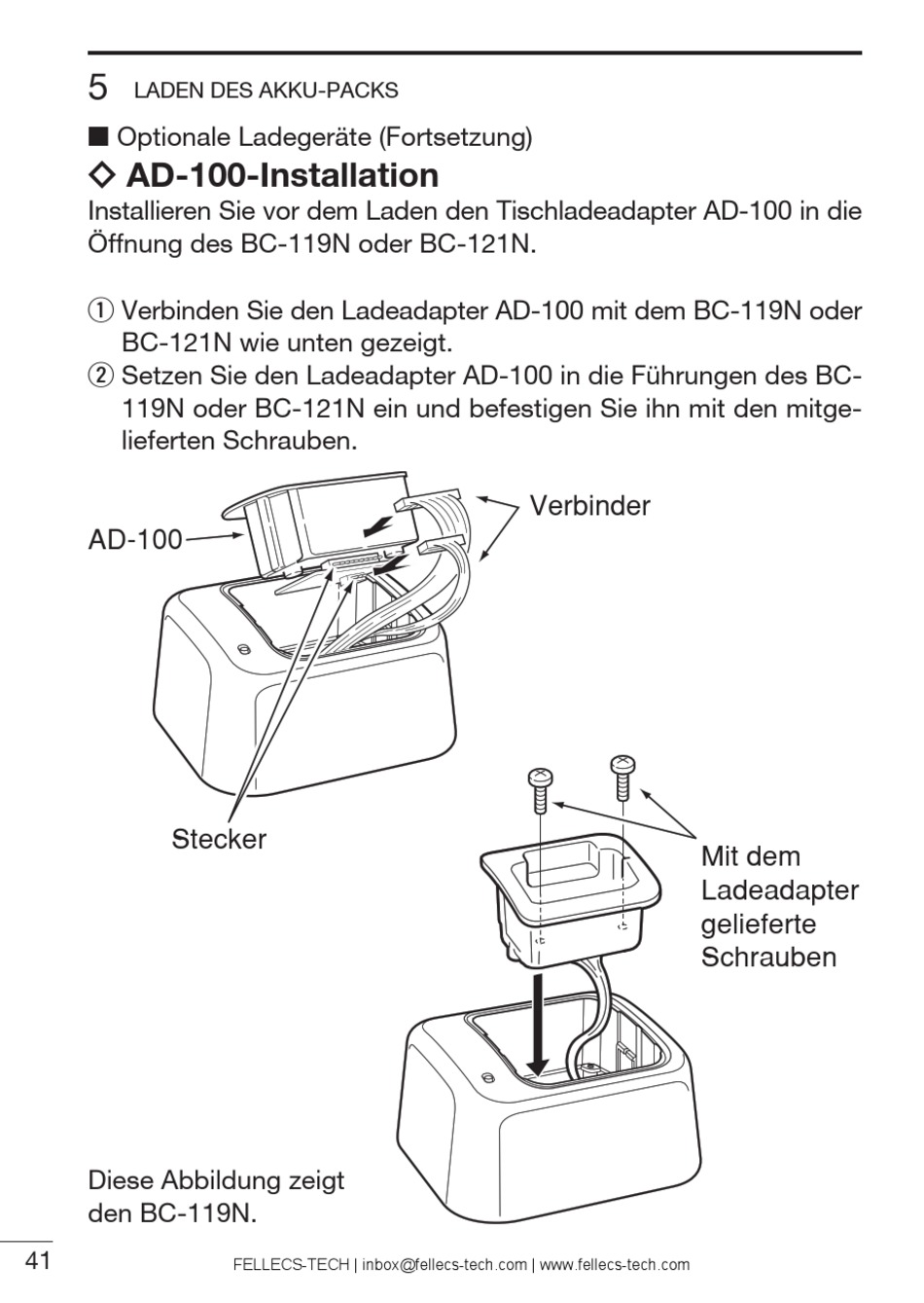

ï AD-100-Installation
Installieren Sie vor dem Laden den Tischladeadapter AD-100 in die
Öffnung des BC-119N oder BC-121N.
q Verbinden Sie den Ladeadapter AD-100 mit dem BC-119N oder
BC-121N wie unten gezeigt.
w Setzen Sie den Ladeadapter AD-100 in die Führungen des BC-
119N oder BC-121N ein und befestigen Sie ihn mit den mitge-
lieferten Schrauben.
AD-100
Stecker
Diese Abbildung zeigt
den BC-119N.
41
FELLECS-TECH | inbox@fellecs-tech.com | www.fellecs-tech.com
Verbinder
Mit dem
Ladeadapter
gelieferte
Schrauben
