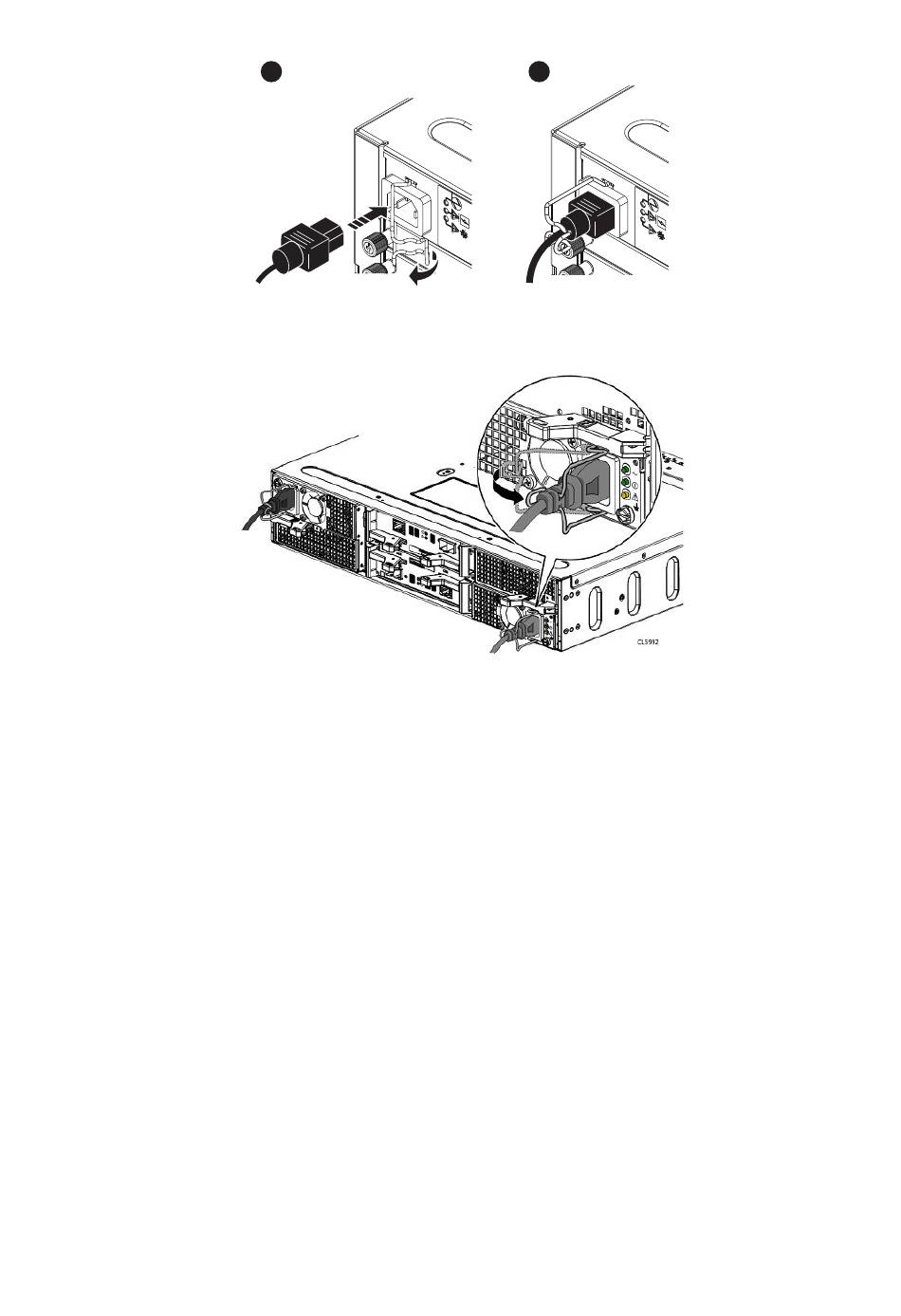

Abbildung 31. Anschließen von Stromkabeln am 15-Laufwerke-DAE mit 3 HE
Abbildung 32. Anschließen von Stromkabeln am DAE für 25 Laufwerke mit 2 HE
3. Befestigen Sie jedes Netzkabel am Netzteil mit dem Kabelhaltebügel.
4. Verbinden Sie die Stromversorgung mit jedem DAE wie folgt:
a. Schließen Sie das Netzteil für LCC A an PDU A an.
b. Schließen Sie das Netzteil für LCC B an PDU B an.
Die Gehäuse sind nach dem Anschließen der Kabel sofort eingeschaltet.
5. Bündeln und befestigen Sie die Kabel ggf. mit Kabelbindern.
50
Verkabeln und Einschalten der DAE-Komponenten
1
2
CL5765
